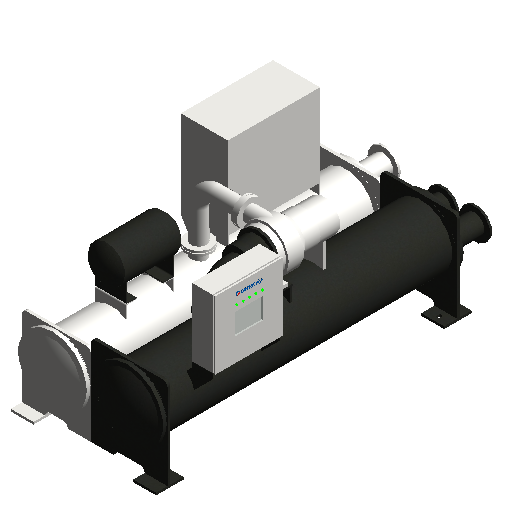

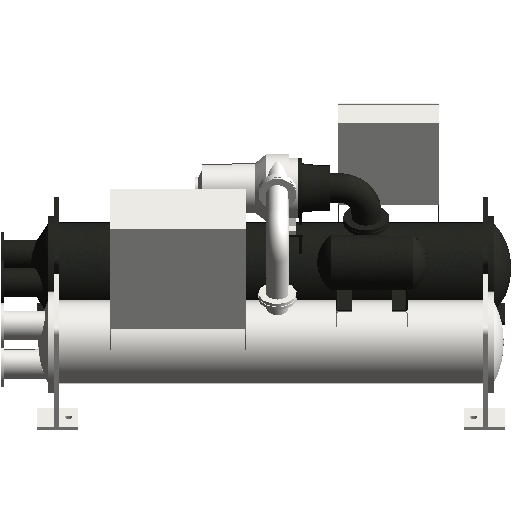

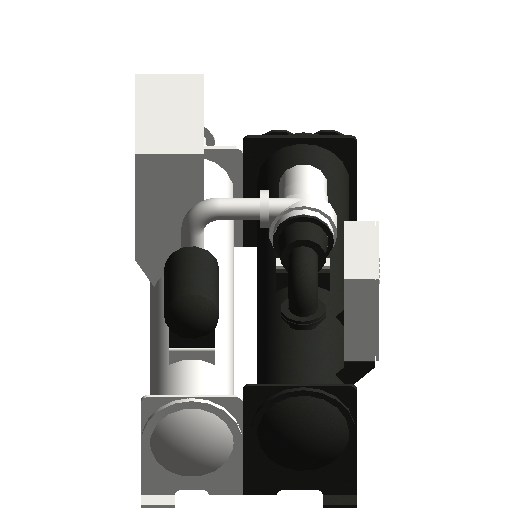

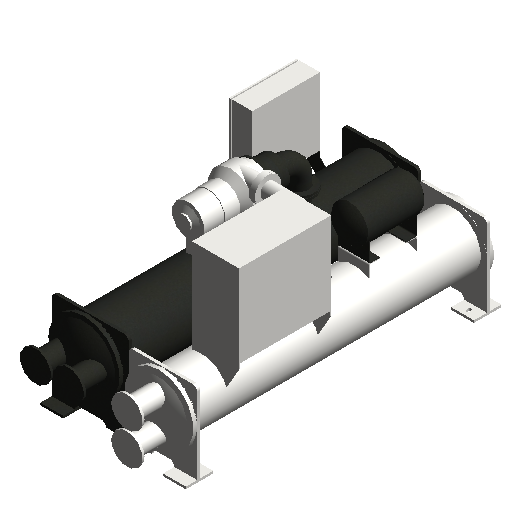

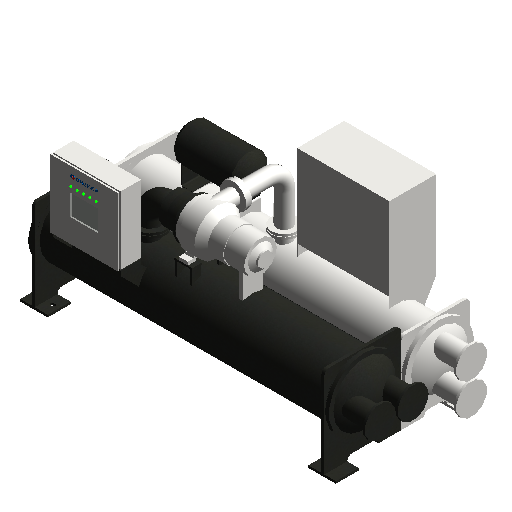

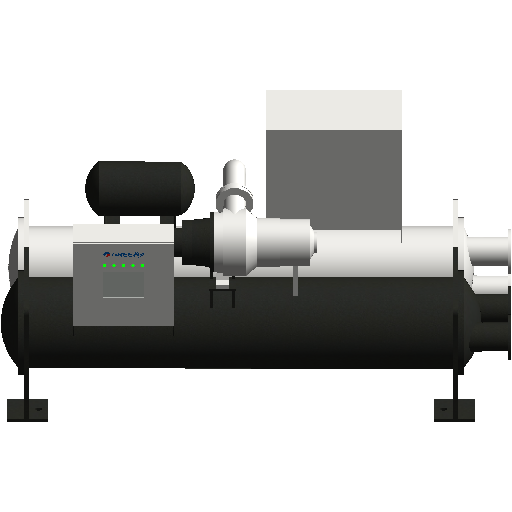

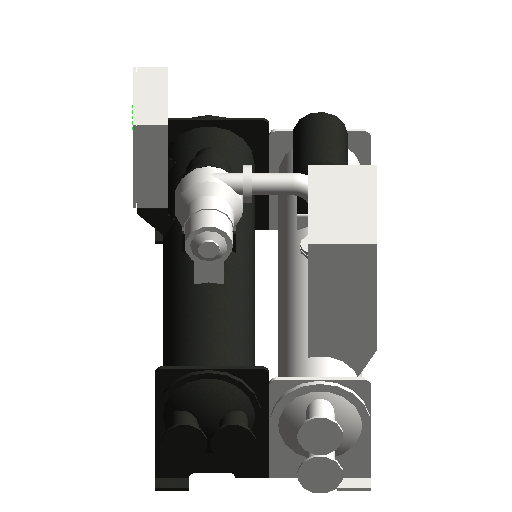

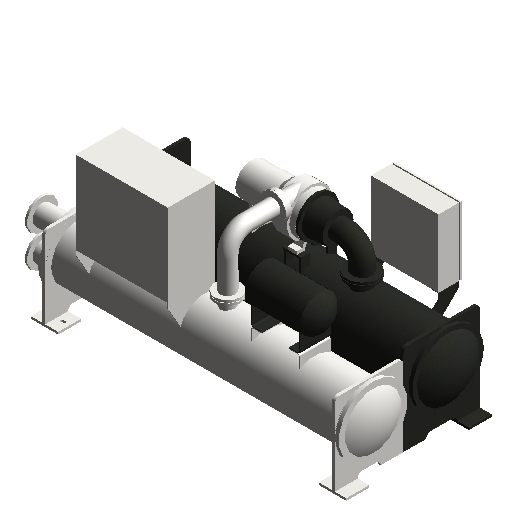

格力_离心机-CVE系列永磁同步变频离心式冷水机组-CVE220HG1GG1

浏览量 592
下载量 246
收藏量 10
立即下载 收藏
  • 缩略图
  • 3D
规格

默认

  • 尺寸标注
    • C 1910mm
    • 冷却水管径 200mm
    • 冷冻水管径 200mm
    • A 3770mm
    • 定位宽 2990mm
    • D 1590mm
    • 定位深 1340mm
  • 其他
    • 压缩机定位高 1342.5mm
    • 闪发器定位深 375mm
    • B2 500mm
    • 压缩机定位深 395mm
    • B2' 500mm
    • B1 500mm
    • 电控柜定位宽 537.6mm
    • 闪发器定位高 1249mm
    • 压缩机定位宽 1726.8mm
    • B1' 500mm
    • 闪发器定位宽 622.7mm
    • 电控柜定位高 1721mm
    • J 1750mm
    • 变频器定位高 942mm
    • 变频器定位深 468.5mm
    • B' 500mm
    • 变频器定位宽 1956mm
    • B 500mm
  • 标识数据
    • 部件代码 ---
    • 类型注释 ---
    • 成本 ---
    • 说明 ---
    • URL ---
    • 类型图像 ---
    • 型号 ---
    • 注释记号 ---
    • 制造商 珠海格力电器股份有限公司
  • 机械
    • 运行重量 6350kg
    • 蒸发器水压降 87kPa
    • 蒸发器水流量 212m³/h
    • 冷凝器水流量 268m³/h
    • 冷凝器水压降 70kPa
    • IPLV 9.21
    • 制冷量 1231kW
    • COP 6.43
    • 净重 5700kg
  • 电气
    • 配电功率 211kW
    • 启动电流 147A
  • 文字
    • 设备规格 250mm
    • 查找表格名称 CVE组装参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-07-31
