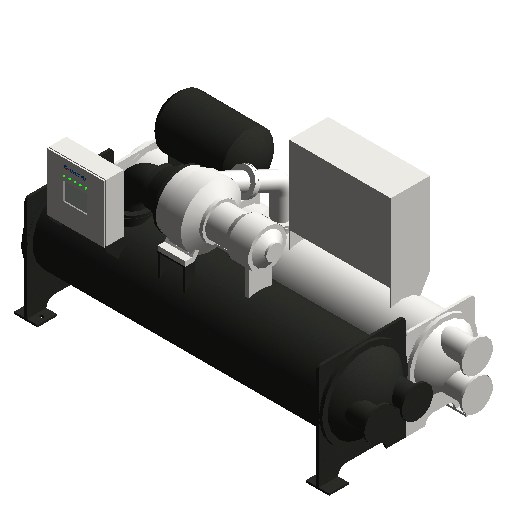

格力_离心机-CVE系列永磁同步变频离心式冷水机组-CVE510PIEKIE

浏览量 671
下载量 317
收藏量 10
立即下载 收藏
  • 缩略图
  • 3D
规格

默认

  • 尺寸标注
    • C 2300mm
    • 定位宽 3590mm
    • 定位深 1760mm
    • 冷却水管径 250mm
    • 冷冻水管径 250mm
    • A 4550mm
    • D 2010mm
  • 其他
    • 变频器定位宽 2284mm
    • 闪发器定位深 445mm
    • B2' 570mm
    • 压缩机定位高 1801mm
    • B 570mm
    • B1' 570mm
    • 电控柜定位宽 588mm
    • 闪发器定位高 1662mm
    • 压缩机定位深 555mm
    • J 2020mm
    • B2 570mm
    • 闪发器定位宽 568mm
    • 电控柜定位高 2067mm
    • 变频器定位高 1295mm
    • B1 570mm
    • 变频器定位深 600mm
    • B' 570mm
    • 压缩机定位宽 2027mm
  • 标识数据
    • 部件代码 ---
    • 类型注释 ---
    • 成本 ---
    • 说明 ---
    • 型号 ---
    • 制造商 珠海格力电器股份有限公司
    • URL ---
    • 注释记号 ---
    • 类型图像 ---
  • 机械
    • COP 6.73
    • 运行重量 10050kg
    • 净重 8860kg
    • 蒸发器水压降 79.3kPa
    • 冷凝器水压降 75.2kPa
    • IPLV 9.33
    • 蒸发器水流量 393m³/h
    • 冷凝器水流量 491m³/h
    • 制冷量 2285kW
  • 电气
    • 配电功率 398kW
    • 启动电流 261A
  • 文字
    • 设备规格 650mm
    • 查找表格名称 CVE组装参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-07-31
