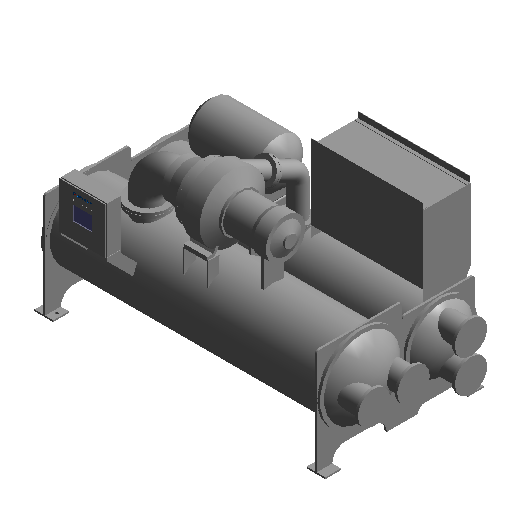

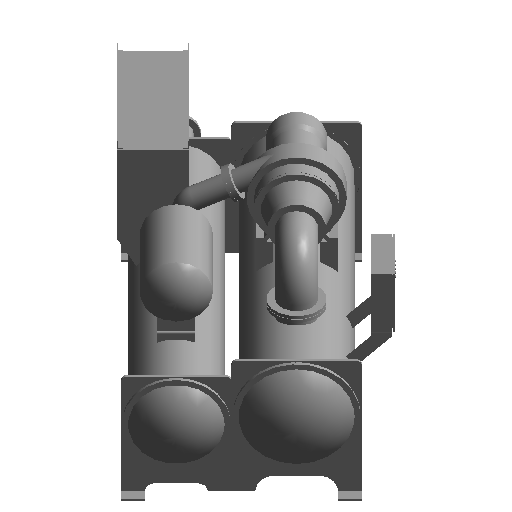

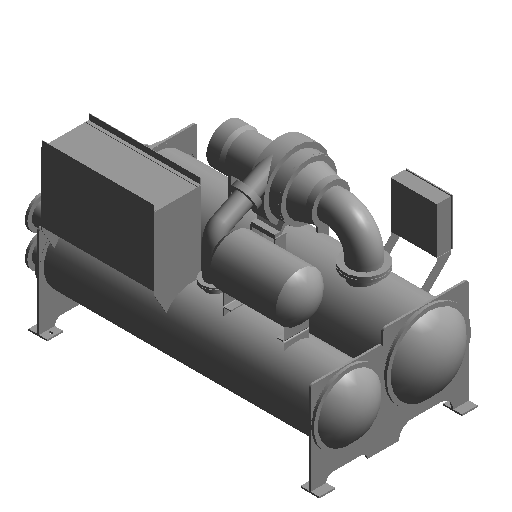

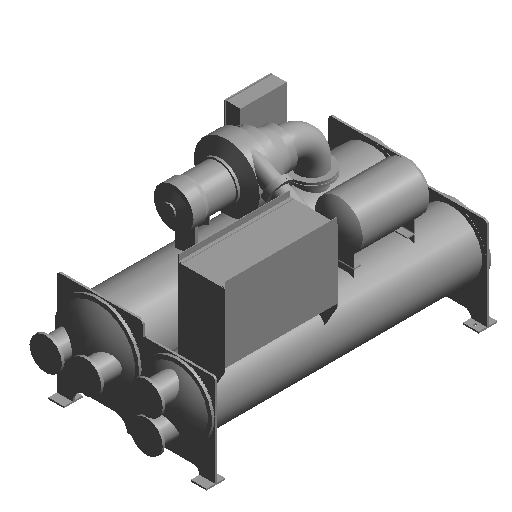

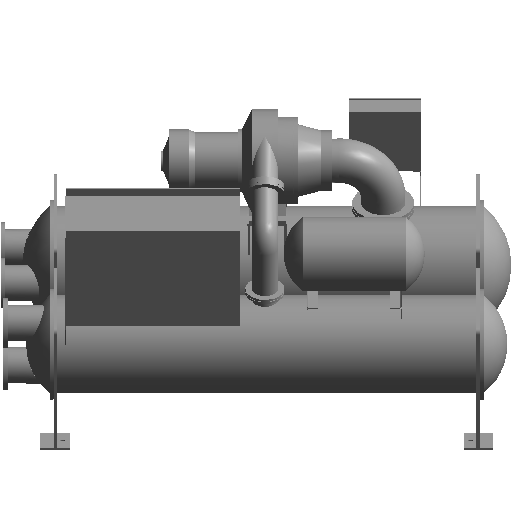

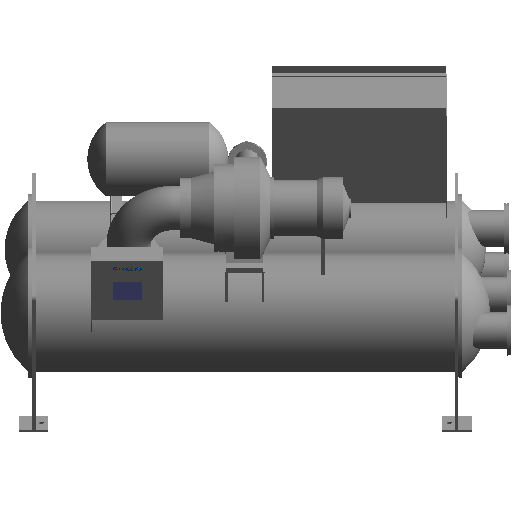

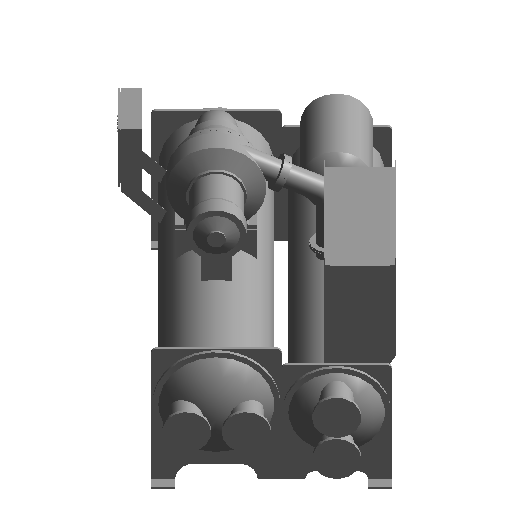

格力_离心机-CVE系列永磁同步变频离心式冷水机组-CVE710SKNQKN

浏览量 1014
下载量 482
收藏量 16
立即下载 收藏
  • 缩略图
  • 3D
规格

默认

  • 尺寸标注
    • C 3100mm
    • 冷却水管径 350mm
    • 冷冻水管径 350mm
    • A 5250mm
    • 定位宽 4190mm
    • D 2530mm
    • 定位深 2280mm
  • 其他
    • 压缩机定位高 2332mm
    • 闪发器定位深 580mm
    • B2 640mm
    • 压缩机定位深 685mm
    • B2' 610mm
    • B1 640mm
    • 电控柜定位宽 934mm
    • 闪发器定位高 2052mm
    • 压缩机定位宽 2534mm
    • B1' 610mm
    • 闪发器定位宽 891mm
    • 电控柜定位高 2391mm
    • J 2880mm
    • 变频器定位高 1587mm
    • 变频器定位深 711mm
    • B' 640mm
    • 变频器定位宽 2786mm
    • B 640mm
  • 标识数据
    • 部件代码 ---
    • 类型注释 ---
    • 成本 ---
    • 说明 ---
    • URL ---
    • 类型图像 ---
    • 型号 ---
    • 注释记号 ---
    • 制造商 珠海格力电器股份有限公司
  • 机械
    • 运行重量 17800kg
    • 蒸发器水压降 67.1kPa
    • 蒸发器水流量 726m³/h
    • 冷凝器水流量 907m³/h
    • 冷凝器水压降 57.9kPa
    • IPLV 9.57
    • 制冷量 4219kW
    • COP 6.94
    • 净重 15500kg
  • 电气
    • 配电功率 712kW
    • 启动电流 467A
  • 文字
    • 设备规格 1200mm
    • 查找表格名称 CVE组装参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-07-31
构件有问题？点我反馈
构件品牌 格力
