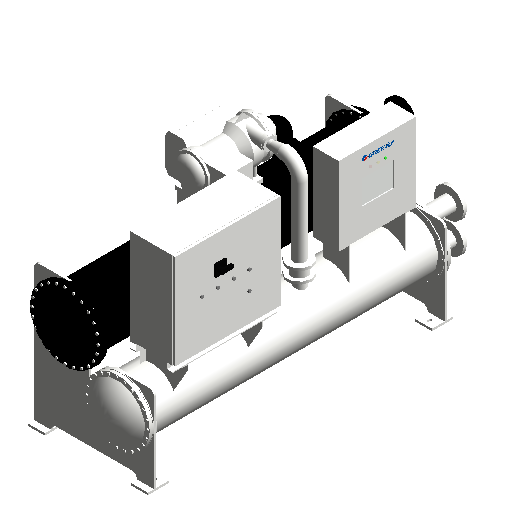

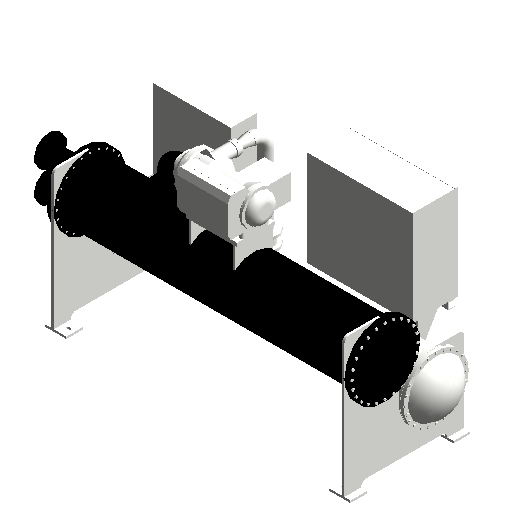

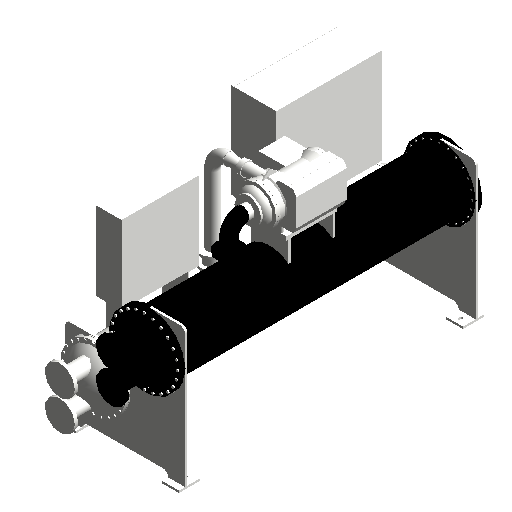

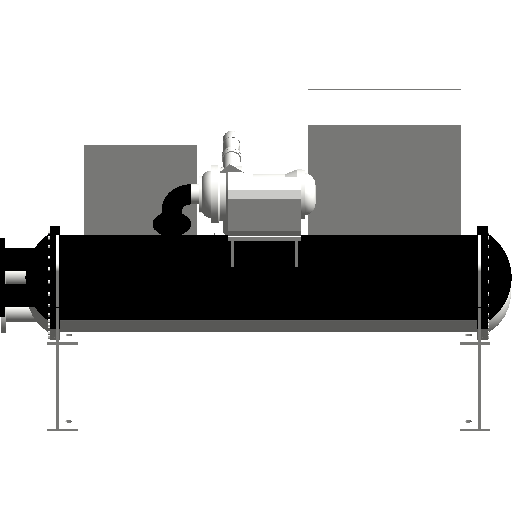

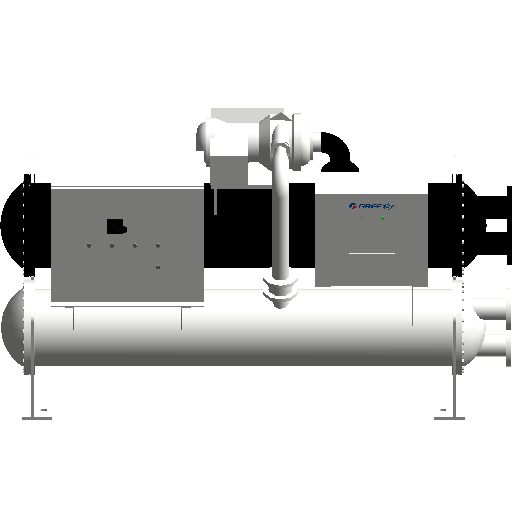

格力-离心机-CCE系列磁悬浮变频离心式冷水机组 CCE210FE5EE5(D)~CCE230FE2EE2(D)

浏览量 1450
下载量 837
收藏量 17
立即下载 收藏
  • 缩略图
  • 3D
规格

CCE210FE5EE5(D)

  • 其他
    • 变频器定位宽 332.5mm
    • 压缩机定位宽 1515mm
    • 蒸发器定位高 989.999999999997mm
    • 电控柜定位高 468mm
    • 蒸发器定位深 339.999999999983mm
    • 定位宽 450mm
    • 冷凝器定位高 520.000000000003mm
    • 冷凝器定位深 309.999999999992mm
    • 变频柜定位深 202mm
    • 变频柜定位宽 547mm
    • 变频器定位深 352mm
  • 尺寸标注
    • 冷冻水管径 150mm
    • 宽 3350mm
    • 定位孔宽 2615mm
    • 高 1900mm
    • 定位孔深 980mm
    • 冷却水管径 150mm
    • 深 1140mm
  • 标识数据
    • 型号 ---
    • 类型注释 ---
    • 制造商 ---
    • 说明 ---
    • 类型图像 ---
    • URL ---
    • 注释记号 ---
    • 部件代码 ---
    • 成本 ---
  • 机械
    • 蒸发器水压降 41.8kPa
    • 配电功率 71kW
    • 冷凝器水压降 41.9kPa
    • 蒸发器水流量 60m³/h
    • 制冷量 351.6kW
    • 启动电流 47A
    • COP 5.75
    • 运行重量 3000kg
    • IPLV 8.26
    • 冷凝器水流量 76m³/h
    • 净重 2695kg
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
