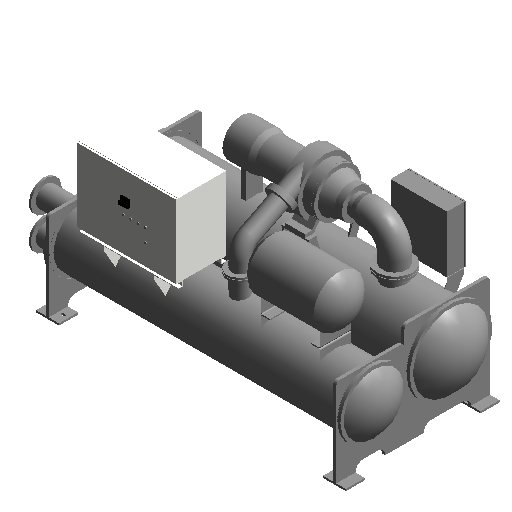

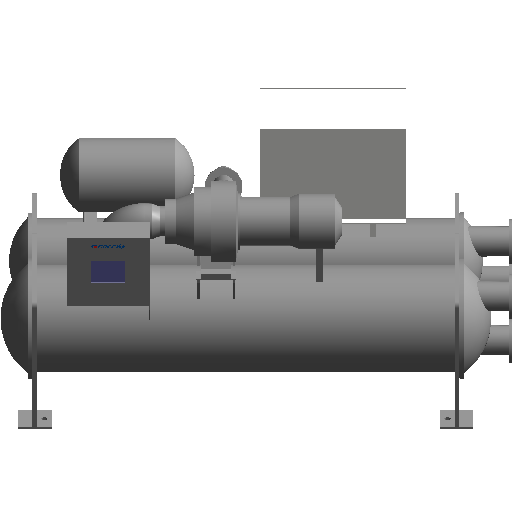

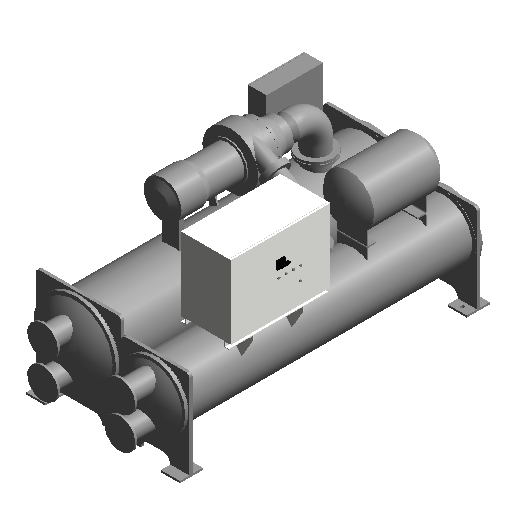

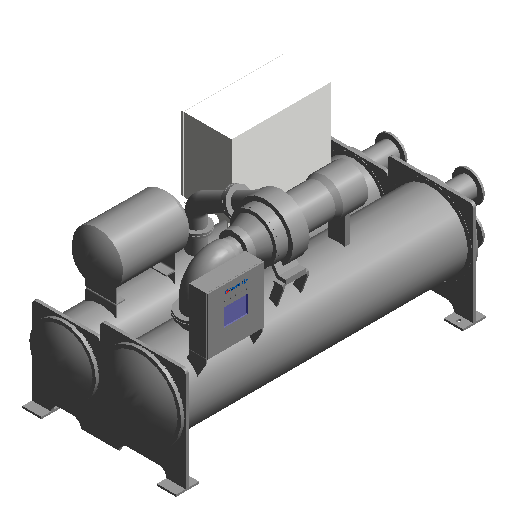

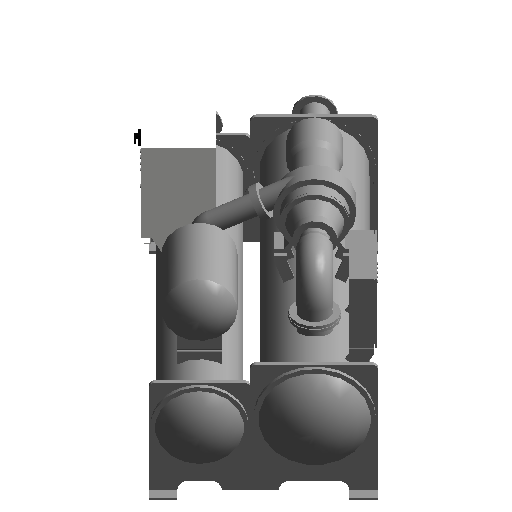

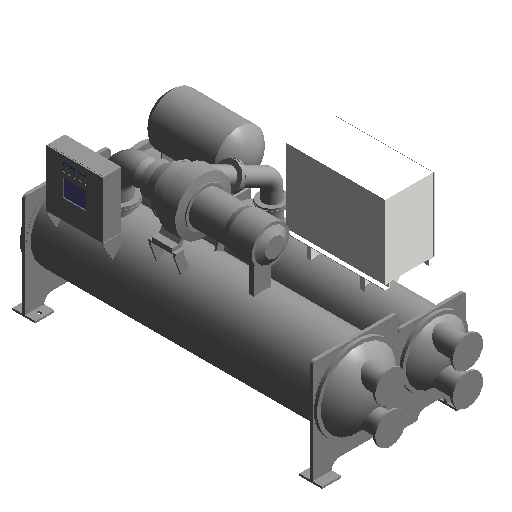

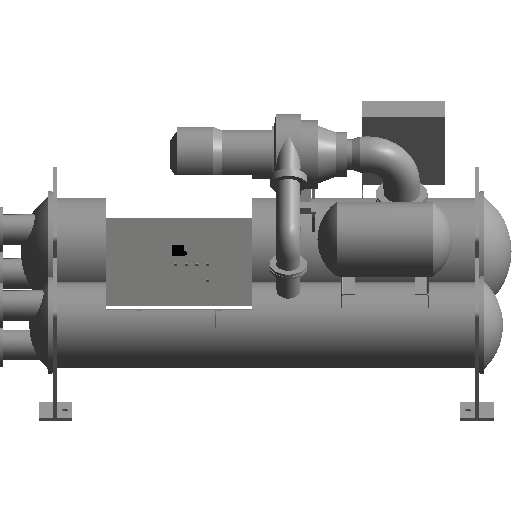

格力-离心机-CCE系列磁悬浮变频离心式冷水机组 CCE520PIEKIE~CCE610PIAKIA

浏览量 1398
下载量 688
收藏量 14
立即下载 收藏
  • 缩略图
  • 3D
规格

CCE520PIDKID

  • 其他
    • 闪发器定位高 1662mm
    • 变频器定位深 2080mm
    • 电控柜定位高 2075mm
    • 电控柜定位宽 628mm
    • 变频器定位宽 2351mm
    • 冷凝器支架深 890mm
    • D 570mm
    • 压缩机定位宽 2027mm
    • 闪发器定位宽 568mm
    • 电控柜定位深 13mm
    • G 1010mm
    • 压缩机定位高 1872mm
  • 标识数据
    • 注释记号 ---
    • 制造商 ---
    • 型号 ---
    • 成本 ---
    • URL ---
    • 类型注释 ---
    • 类型图像 ---
    • 说明 ---
    • 部件代码 ---
  • 机械
    • 运行重量 9700kg
    • 冷凝器水压降 60.2kPa
    • 蒸发器水流量 423m³/h
    • IPLV 9.20
    • 配电功率 446kW
    • 制冷量 2461kW
    • COP 6.40
    • 蒸发器水压降 66.7kPa
    • 启动电流 295A
    • 净重 8863kg
    • 冷凝器水流量 529m³/h
  • 尺寸标注
    • 定位宽 3590mm
    • 高 2400mm
    • 深 2010.00000000003mm
    • 冷冻水管径 250mm
    • 宽 4590mm
    • 冷却水管径 250mm
    • 定位深 1760mm
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
