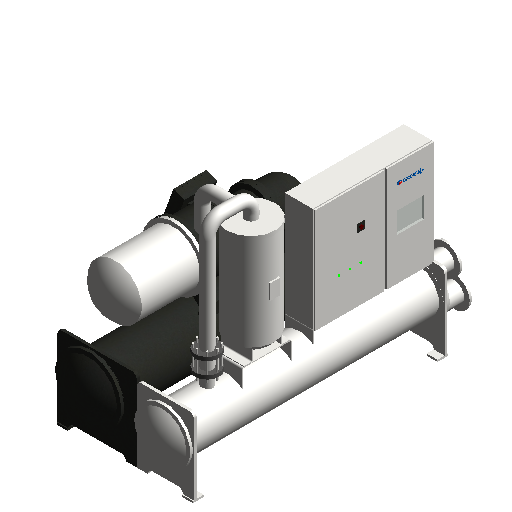

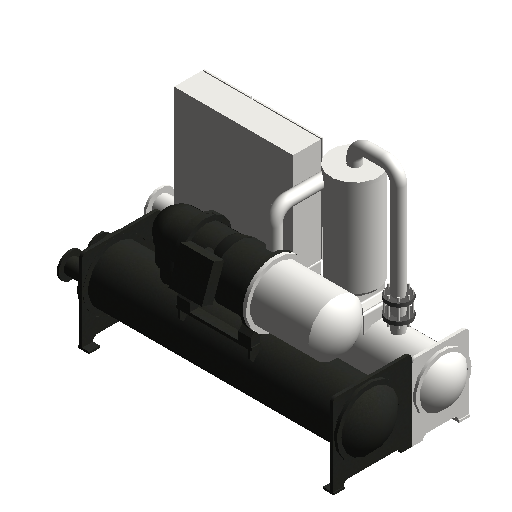

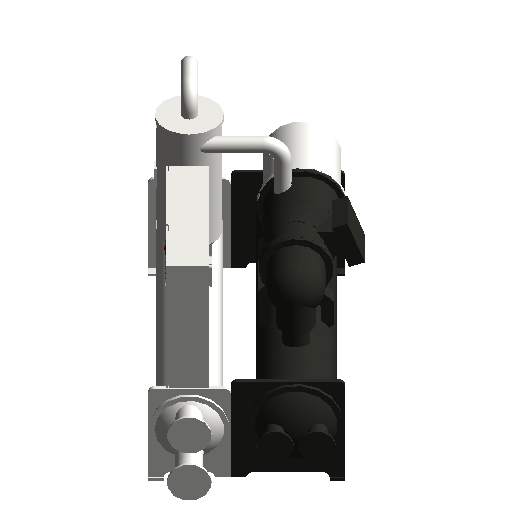

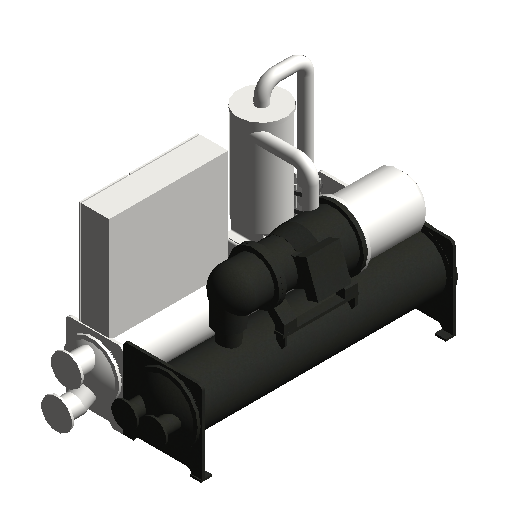

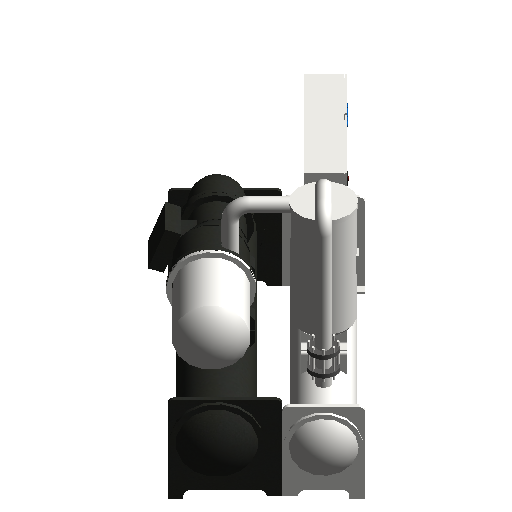

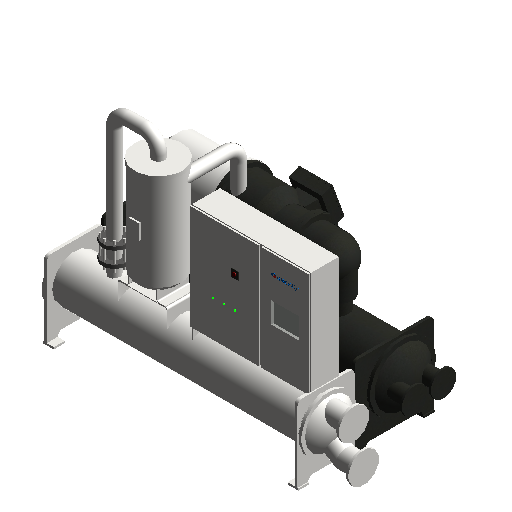

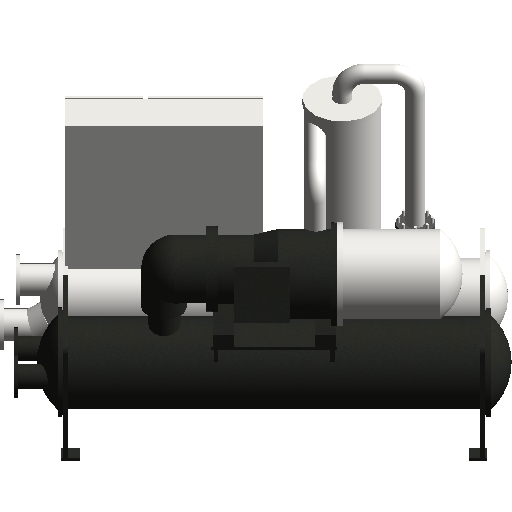

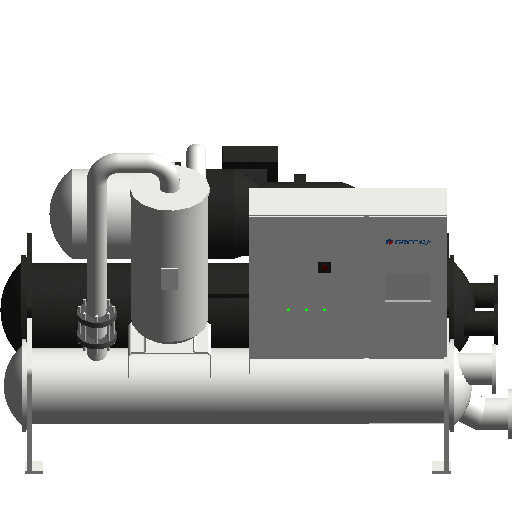

格力-螺杆机-LHE系列高效螺杆式水冷冷水机组 LHE942EE3EE3~LHE952EE1EE1E

浏览量 658
下载量 327
收藏量 9
立即下载 收藏
  • 缩略图
  • 3D
规格

LHE942EE3EE3

  • 尺寸标注
    • 冷冻管径 150mm
    • 高 2370mm
    • 深 1655mm
    • 宽 3390.00000000001mm
    • 冷却管径 200mm
  • 其他
    • 判别盖厚 175mm
    • 电控柜定位高 1991mm
    • 电控柜定位宽 427mm
    • 油分离器定位深 315.5mm
    • 罐体总长 2800mm
    • 油分离器定位高 2370mm
    • 油分离器定位宽 948mm
    • D 415mm
    • 电控柜定位深 134mm
    • B 1655mm
    • 压缩机定位高 1283mm
    • 压缩机定位宽 981mm
  • 标识数据
    • 型号 ---
    • 类型注释 ---
    • 制造商 ---
    • 说明 ---
    • 类型图像 ---
    • URL ---
    • 注释记号 ---
    • 部件代码 ---
    • 成本 ---
  • 机械
    • 制冷量 920kW
    • 蒸发器水流量 158m³/h
    • 配电功率 189kW
    • 蒸发器水压降 36kPa
    • COP 5.83
    • 净重 5400kg
    • IPLV 7.03
    • 冷凝器水流量 198m³/h
    • 运行重量 5700kg
    • 冷凝器水压降 40kPa
  • 文字
    • 设备规格 920mm
    • 查找表格名称 LHE定位参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
