格力-终端空气处理设备-ZF系列环绕出风吸顶式风机盘管 FP-85XDC、FP-102XDC

浏览量 378
下载量 397
收藏量 7
立即下载 收藏
  • 缩略图

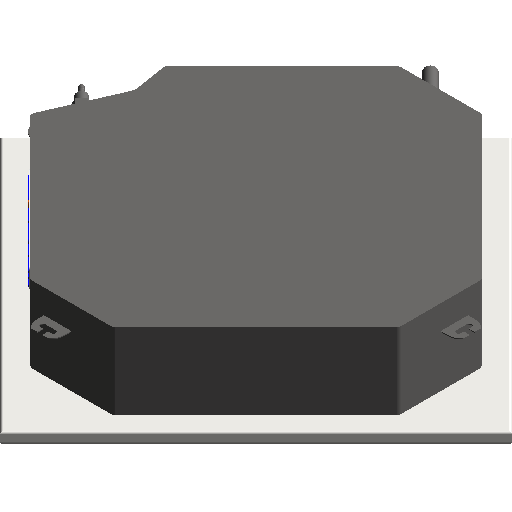

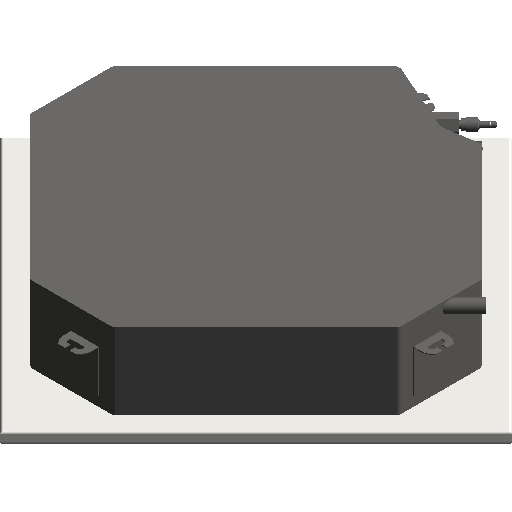

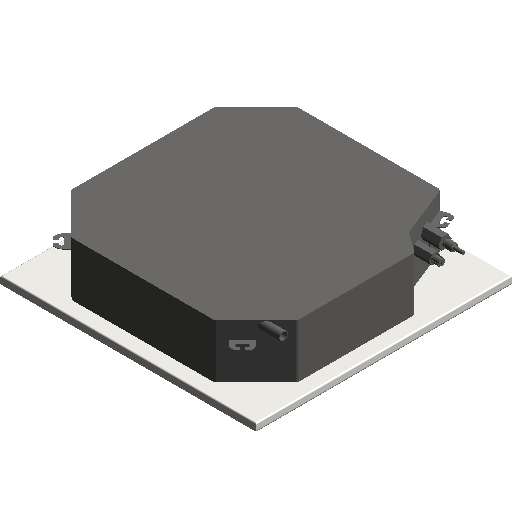

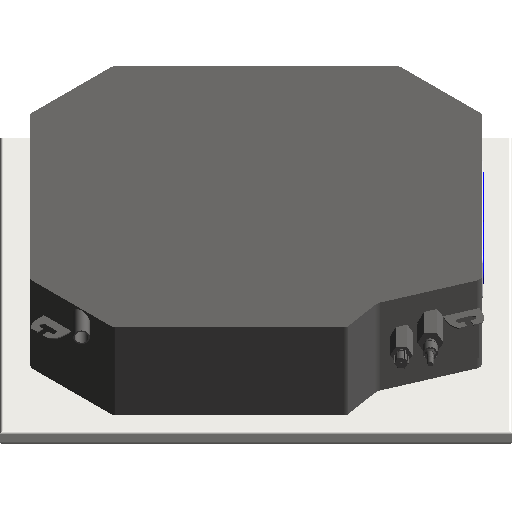

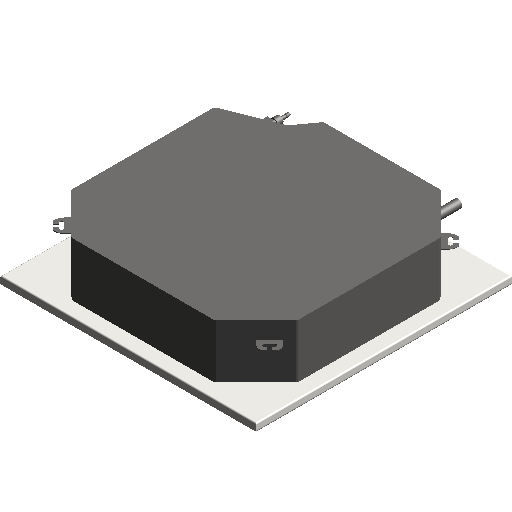

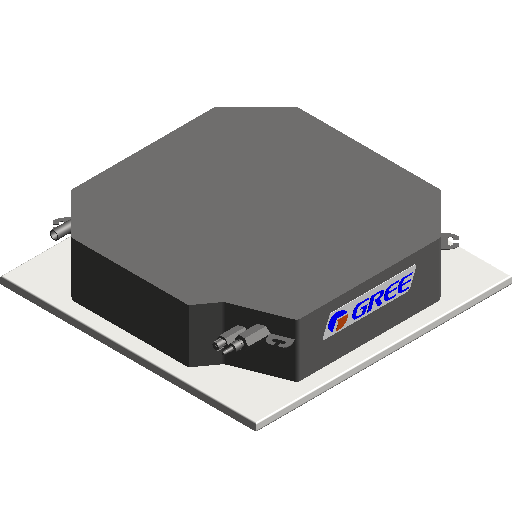

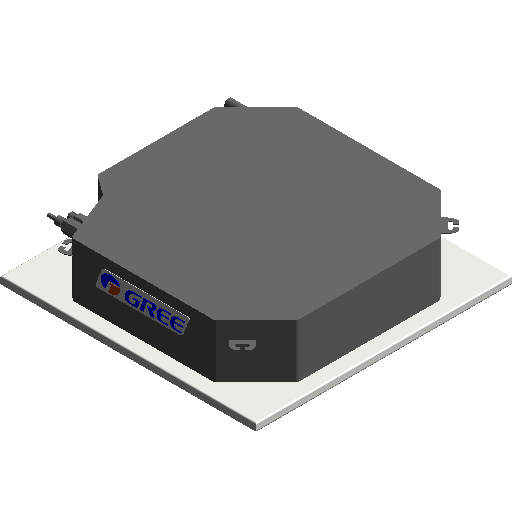

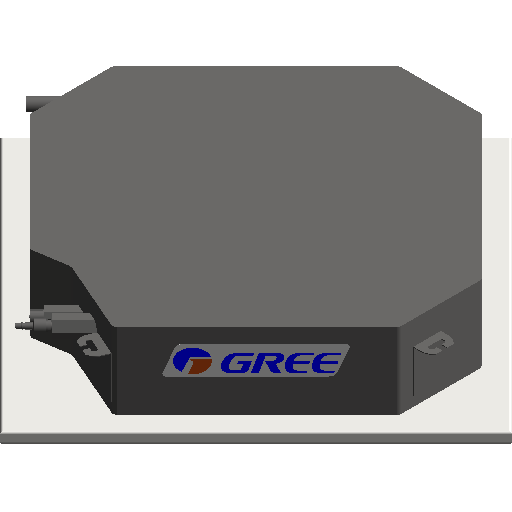

  • 3D
规格

FP-102XD/C

  • 机械
    • 供热 9.6kW
    • FCEER 73W/W
    • 水流量 0.27L/S
    • 供冷 5.6kW
    • 盘管工作压力 ≤1.6MPa
    • 水阻力 40kPa
    • FCCOP 135W/W
    • 净重（主体/面板） 23.5/6kg
    • 风量（H/M/L） 1020/900/700m³/h
    • 噪音 42dB(A)
  • 电气
    • 防触电等级 Ⅰ
    • 输入功率 62W
    • 电源 220V~50Hz
  • 尺寸标注
    • 冷凝水管（外径） 32.4mm
    • 面板高 65mm
    • 主体宽 840mm
    • 面板宽 950mm
    • D 680mm
    • E 780mm
    • 主体深 840mm
    • 面板深 950mm
    • 进出水管（G3/4内螺纹） 20mm
    • 主体高 200mm
  • 标识数据
    • 注释记号 ---
    • 类型注释 ---
    • 型号 ---
    • 说明 ---
    • 制造商 珠海格力电器股份有限公司
    • URL ---
    • 类型图像 ---
    • 部件代码 ---
    • 成本 ---
  • 文字
    • 盘管型式 铜管、高效百叶窗翅片
    • 电机数量 1
    • 风机型式 低噪声离心风机
    • 电机型式 B级绝缘 电容器启动
    • 手操器 Z4E5502AJ
  • 材质和装饰
    • 主体 ---
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
