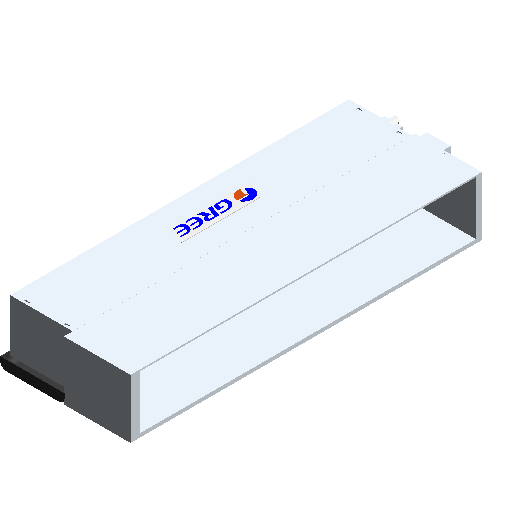

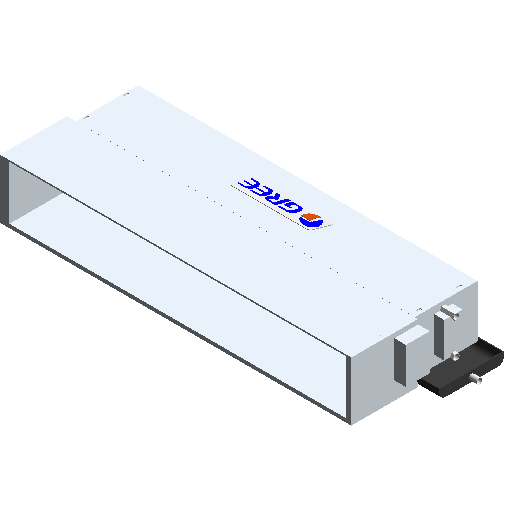

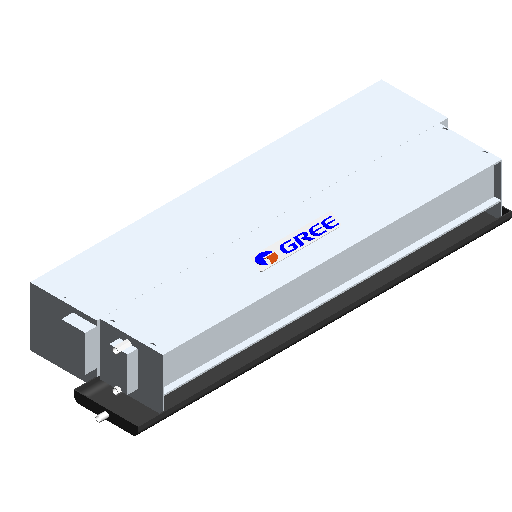

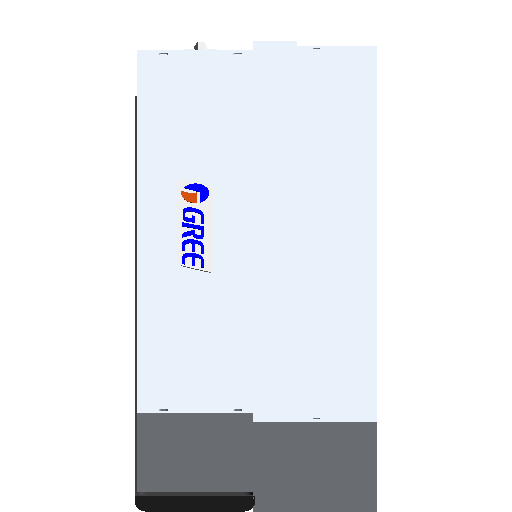

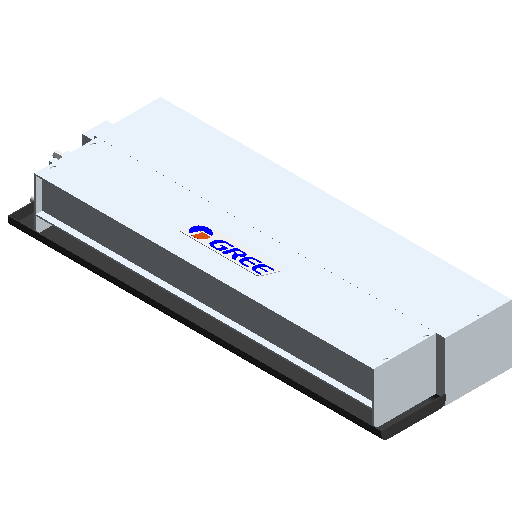

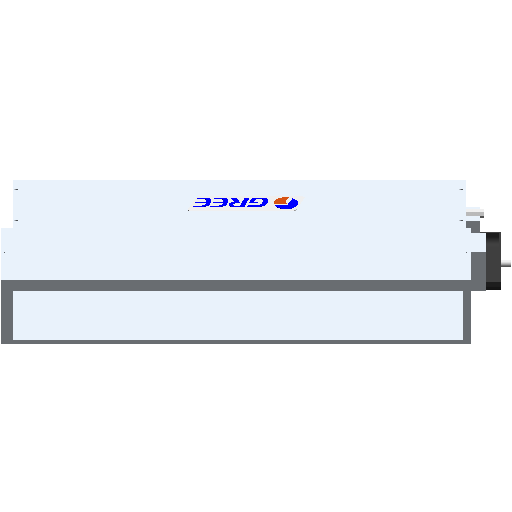

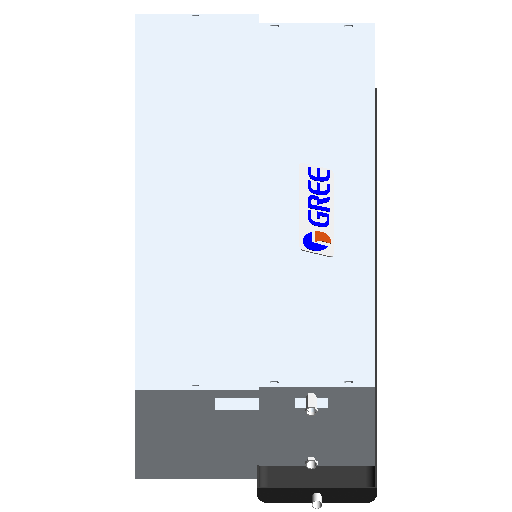

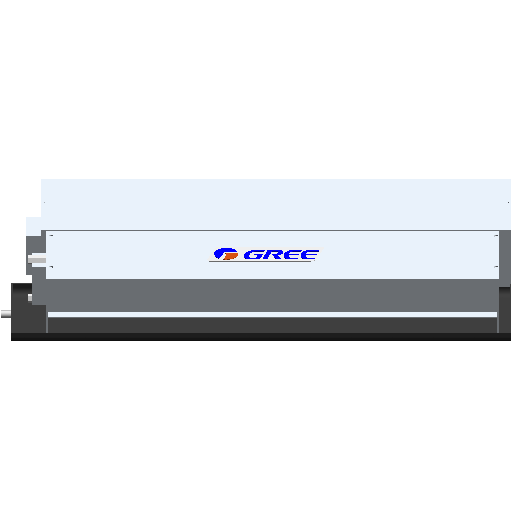

- 3D
规格
FP-170WA/G1H
- 机械
- 净重 34.1kg
- 风量（H/M/L） 1700/1275/850m3/h
- 供冷 9200W
- 盘管工作压力 ≤1.6MPa
- 水阻力 36kPa
- FCEER(12Pa) 54W/W
- 水流量 0.42L/s
- FCCOP(12Pa) 88W/W
- 噪音（12Pa） 45.5dB(A)
- 供热 15100W
- 尺寸标注
- D 1352mm
- 进水口Rc3/4（内螺纹） 20mm
- 出水口Rc3/4（内螺纹） 20mm
- 冷凝水R₂3/4（外螺纹） 20mm
- E 132mm
- F 1377mm
- 高 235mm
- J 214mm
- 宽 1520mm
- 深 520mm
- G 235mm
- 壁厚 6mm
- I 1352mm
- H 1326mm
- 电气
- 输入功率 147W
- 电机电源 220V~50Hz
- 标识数据
- URL ---
- 注释记号 ---
- 类型图像 ---
- 说明 ---
- 成本 ---
- 部件代码 ---
- 型号 ---
- 制造商 珠海格力电器股份有限公司
- 类型注释 ---
- 材质和装饰
- 水管 ---
- 接水盘 ---
- 外壳 ---
- 文字
- 盘管型式 铜管、高效百叶窗翅片
- 风机型式 前向多翼低噪声离心风机
- 电机型式 B级绝缘 电容器启动
- 风机数量 4
分类
模型格式 rfa
适配软件
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
