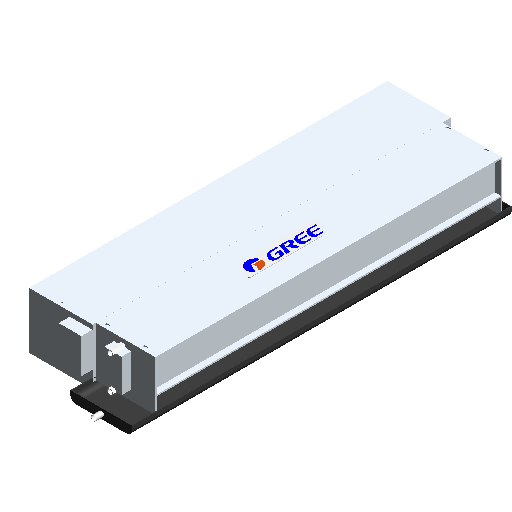

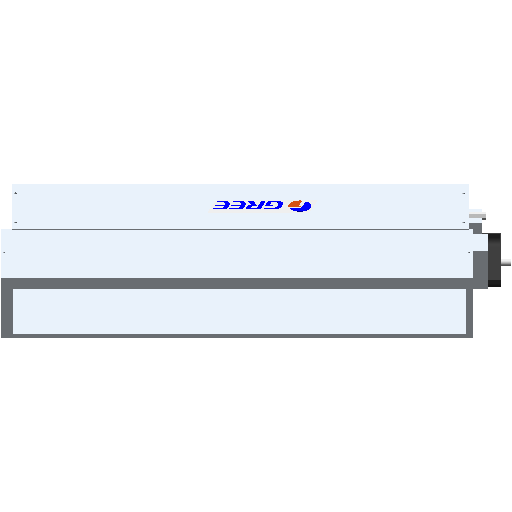

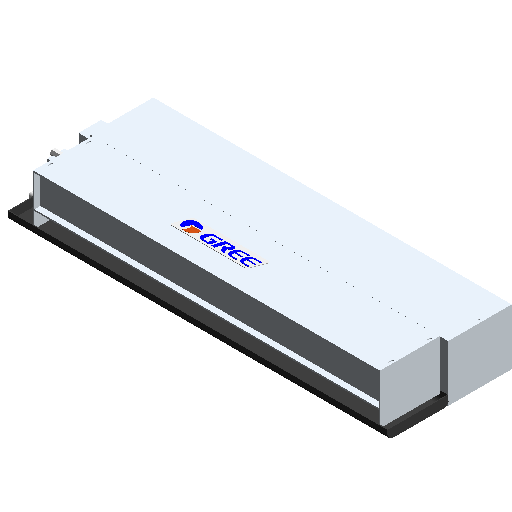

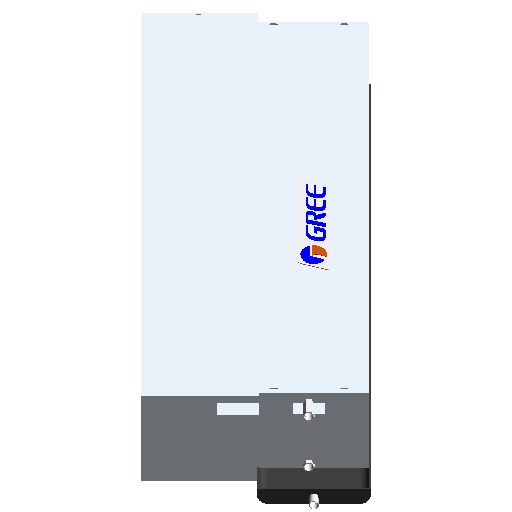

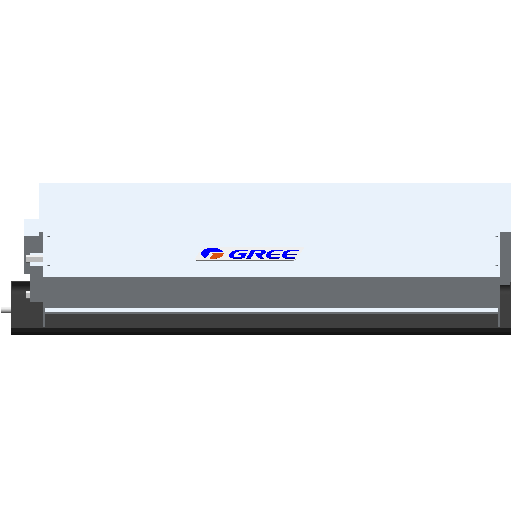

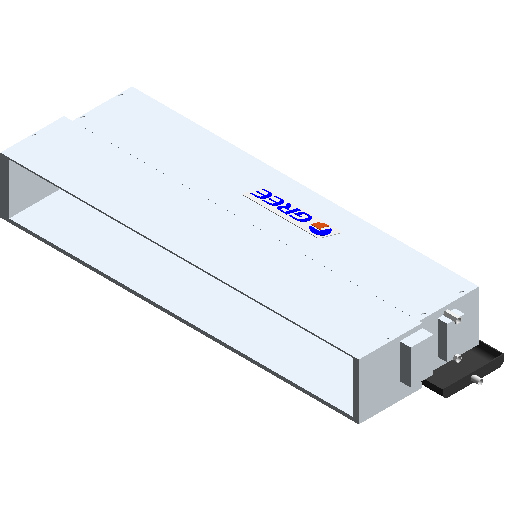

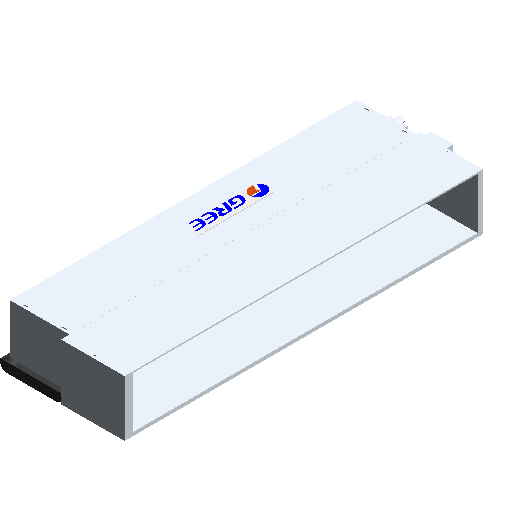

格力-终端空气处理设备-ZF系列卧式暗装风机盘管 FP-204WAG1H

浏览量 996
下载量 1021
收藏量 13
立即下载 收藏
  • 缩略图
  • 3D
规格

FP-204WA/G1H

  • 机械
    • 净重 36.1kg
    • 风量（H/M/L） 2040/1575/1050m3/h
    • 供冷 11000W
    • 盘管工作压力 ≤1.6MPa
    • 水阻力 40kPa
    • FCEER(12Pa) 52W/W
    • 水流量 0.53L/s
    • FCCOP(12Pa) 84W/W
    • 噪音（12Pa） 49.5dB(A)
    • 供热 18000W
  • 尺寸标注
    • D 1452mm
    • 进水口Rc3/4（内螺纹） 20mm
    • 出水口Rc3/4（内螺纹） 20mm
    • 冷凝水R₂3/4（外螺纹） 20mm
    • E 132mm
    • F 1477mm
    • 高 235mm
    • J 214mm
    • 宽 1620mm
    • 深 520mm
    • G 235mm
    • 壁厚 6mm
    • I 1452mm
    • H 1426mm
  • 电气
    • 输入功率 183W
    • 电机电源 220V~50Hz
  • 标识数据
    • URL ---
    • 注释记号 ---
    • 类型图像 ---
    • 说明 ---
    • 成本 ---
    • 部件代码 ---
    • 型号 ---
    • 制造商 珠海格力电器股份有限公司
    • 类型注释 ---
  • 材质和装饰
    • 水管 ---
    • 接水盘 ---
    • 外壳 ---
  • 文字
    • 盘管型式 铜管、高效百叶窗翅片
    • 风机型式 前向多翼低噪声离心风机
    • 电机型式 B级绝缘 电容器启动
    • 风机数量 4
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
