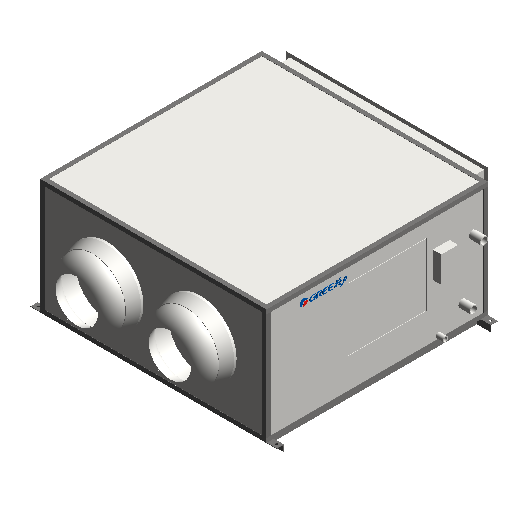

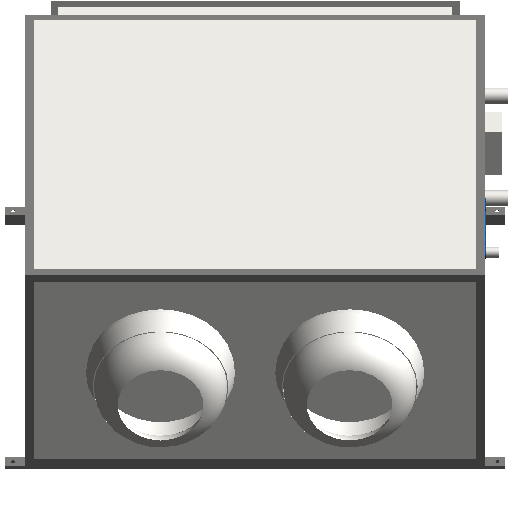

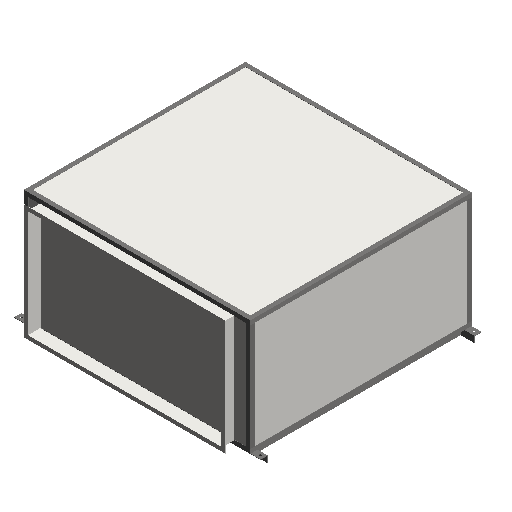

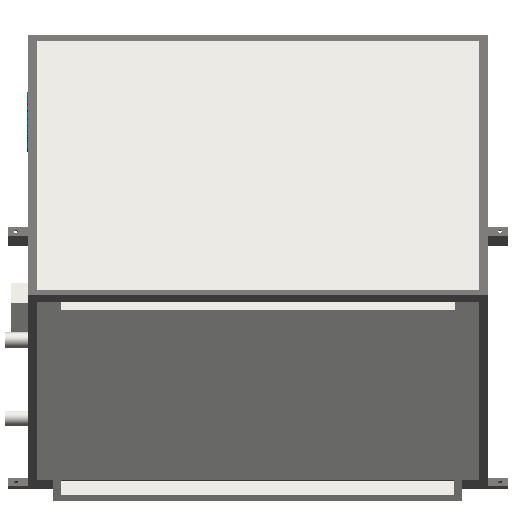

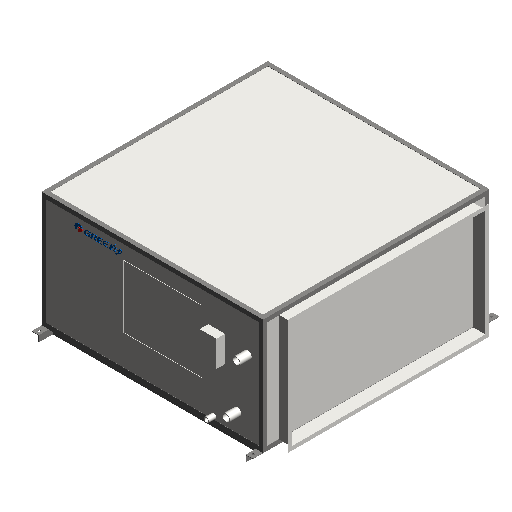

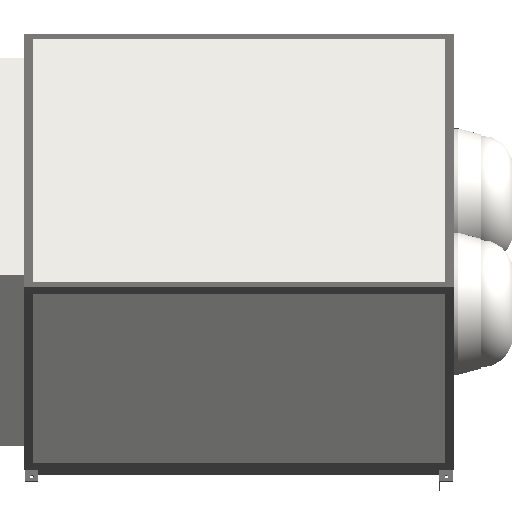

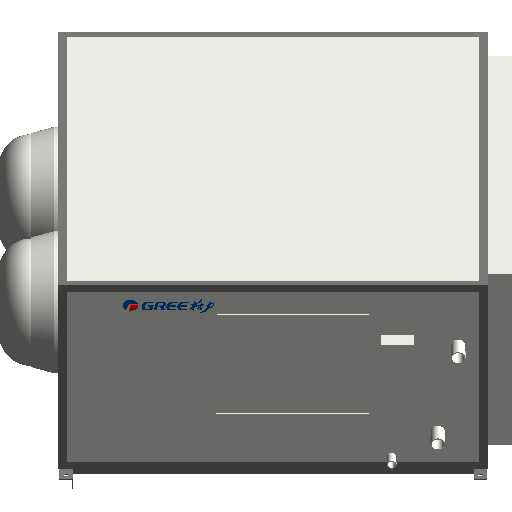

格力-终端空气处理设备-ZG-A系列射流吊柜式风机盘管机组 G-6WDS

浏览量 328
下载量 332
收藏量 6
立即下载 收藏
  • 缩略图
  • 3D
规格

G-6WD/S

  • 机械
    • 4排新风工况-制热量 80.7kw
    • 6排回风工况-水阻力 34.1kPa
    • 4排回风工况-制冷量 37.4kw
    • 6排新风工况-水阻力 29.4kPa
    • 6排回风工况-制热量 63.5kw
    • 6排新风工况-水流量 4.7L/s
    • 4排新风工况-制冷量 79.6kw
    • 送风射程/距离 22/28m
    • 4排新风工况-水流量 3.8L/s
    • 6排回风工况-制冷量 44.1kw
    • 4排回风工况-水流量 1.6L/s
    • 6排回风工况-水流量 2.1L/s
    • 4排新风工况-水阻力 45.8kPa
    • 6排新风工况-制热量 96.5kw
    • 6排新风工况-制冷量 98.8kw
    • 4排回风工况-制热量 66.8kw
    • 4排回风工况-水阻力 38.9kPa
  • 尺寸标注
    • LK 151mm
    • F 308mm
    • 进出水直径（DN） 40mm
    • JH 100mm
    • E 258mm
    • LH 86mm
    • BB 1053mm
    • E1 290mm
    • 冷凝+ 32mm
    • H 40mm
    • CH 345mm
    • DC 500mm
    • Q 72mm
    • OO 114mm
    • F2 420mm
    • LB 1.50808933497592mm
    • A 1430mm
    • 冷凝水直径（DN） 25mm
    • P 1226mm
    • P1 580.000000000003mm
    • J 27mm
    • O 515mm
    • I 25mm
    • F3 148mm
    • K 45.000000000001mm
    • DK 400mm
    • 进出水+ 49mm
    • R 45mm
    • B 1400mm
    • G 80mm
    • N 60mm
    • C 770mm
    • MR 14mm
    • F1 590mm
    • JK 66mm
    • BC 198mm
    • BL 26mm
    • D 1560mm
    • MB 22.9999999999997mm
    • CK 97mm
    • LBB 2.99999999999862mm
  • 标识数据
    • 类型图像 ---
    • 注释记号 ---
    • 类型注释 ---
    • 制造商 珠海格力电器股份有限公司
    • 型号 ---
    • URL ---
    • 说明 ---
    • 成本 ---
    • 部件代码 ---
  • 材质和装饰
    • 框架 ---
    • 箱体 ---
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题？点我反馈
构件品牌 格力
