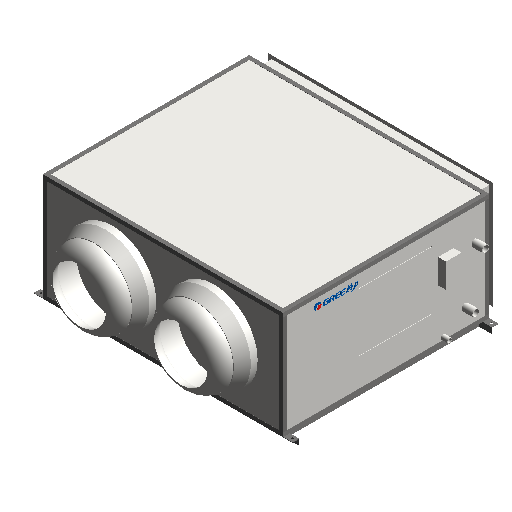

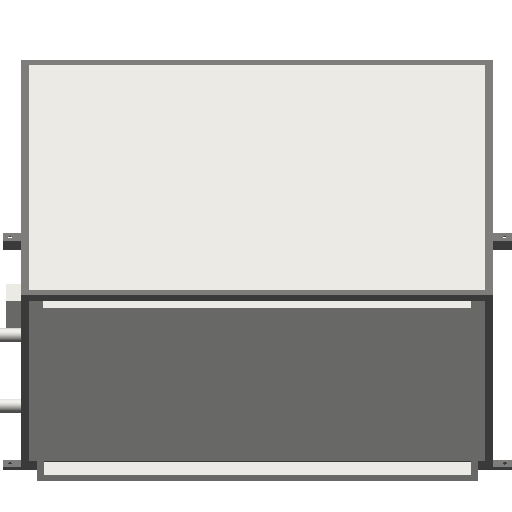

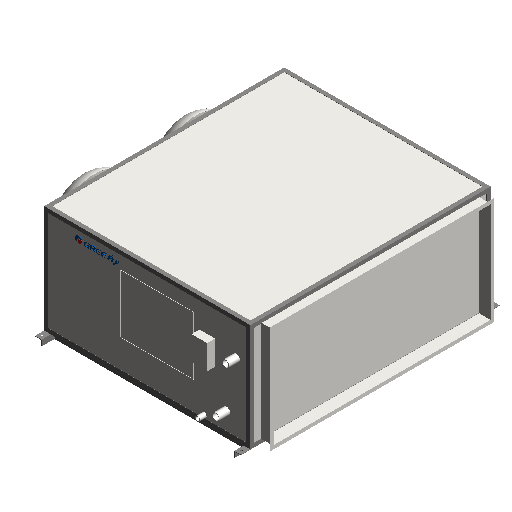

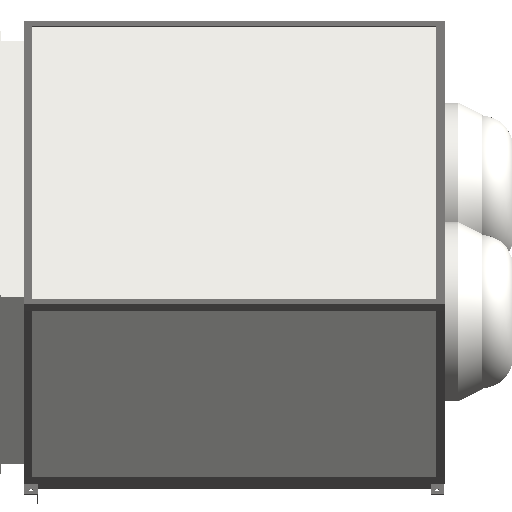

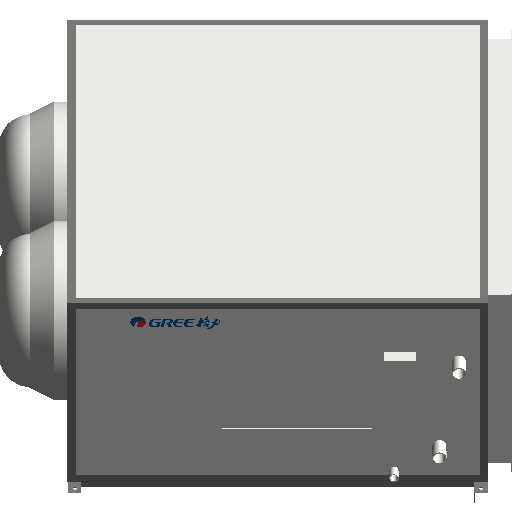

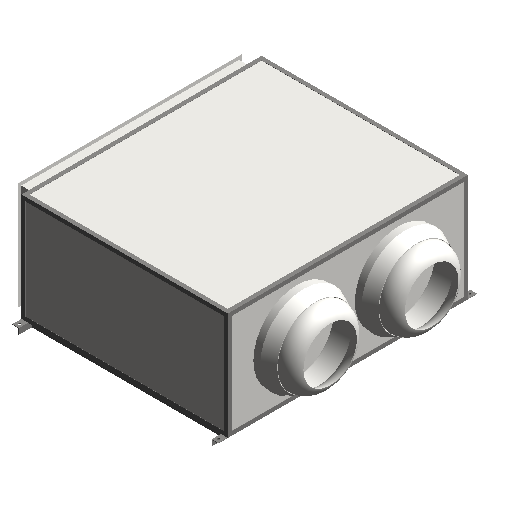

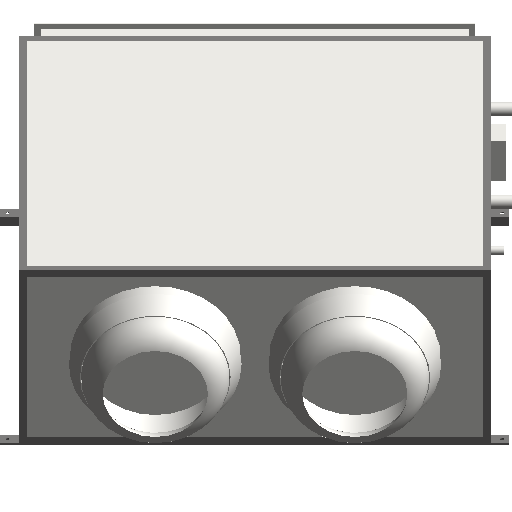

格力-终端空气处理设备-ZG-A系列射流吊柜式风机盘管机组 G-7WDS

浏览量 573
下载量 568
收藏量 9
立即下载 收藏
  • 缩略图
  • 3D
规格

G-7WD/S

  • 机械
    • 4排新风工况-制热量 89.5kw
    • 6排回风工况-水阻力 17.3kPa
    • 4排回风工况-制冷量 43.6kw
    • 6排新风工况-水阻力 31.5kPa
    • 6排回风工况-制热量 72.5kw
    • 6排新风工况-水流量 5.4L/s
    • 4排新风工况-制冷量 92.9kw
    • 送风射程/距离 28/34m
    • 4排新风工况-水流量 4.43L/s
    • 6排回风工况-制冷量 50.8kw
    • 4排回风工况-水流量 1.83L/s
    • 6排回风工况-水流量 2.43L/s
    • 4排新风工况-水阻力 50.5kPa
    • 6排新风工况-制热量 113.6kw
    • 6排新风工况-制冷量 112.3kw
    • 4排回风工况-制热量 78.8kw
    • 4排回风工况-水阻力 46.7kPa
  • 尺寸标注
    • LK 151mm
    • F 308mm
    • 进出水直径(DN) 40mm
    • JH 100mm
    • E 258mm
    • LH 86mm
    • BB 1054mm
    • E1 290mm
    • 冷凝+ 32mm
    • H 40mm
    • CH 345mm
    • DC 500mm
    • Q 72mm
    • OO 114mm
    • F2 469mm
    • LB 1.50808933497592mm
    • A 1630mm
    • 冷凝水直径(DN) 25mm
    • P 1476mm
    • P1 580.000000000003mm
    • J 27mm
    • O 515mm
    • I 25mm
    • F3 148mm
    • K 45.000000000001mm
    • DK 400mm
    • 进出水+ 49mm
    • R 45mm
    • B 1400mm
    • G 80mm
    • N 60mm
    • C 770mm
    • MR 14mm
    • F1 690mm
    • JK 66mm
    • BC 198mm
    • BL 26mm
    • D 1760mm
    • MB 22.9999999999997mm
    • CK 97mm
    • LBB 2.99999999999862mm
  • 标识数据
    • 类型图像 ---
    • 注释记号 ---
    • 类型注释 ---
    • 制造商 珠海格力电器股份有限公司
    • 型号 ---
    • URL ---
    • 说明 ---
    • 成本 ---
    • 部件代码 ---
  • 材质和装饰
    • 框架 ---
    • 箱体 ---
分类 暖通-空气调节设备-房间空调器
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-08-20
构件有问题?点我反馈
构件品牌 格力
