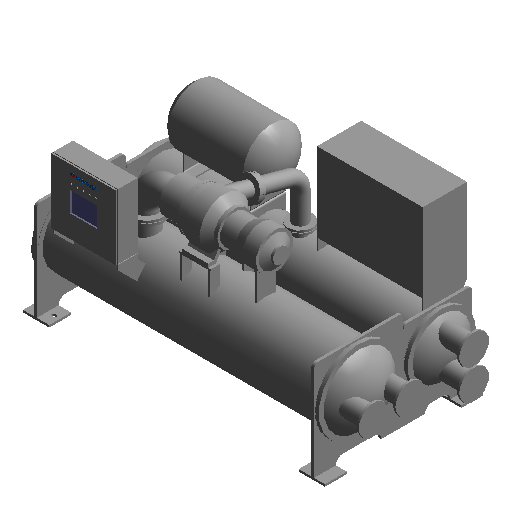

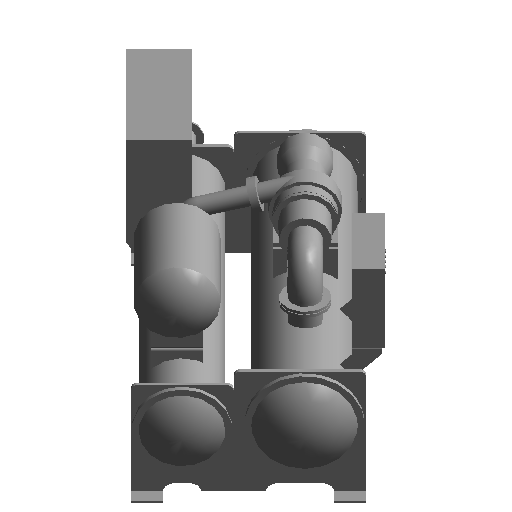

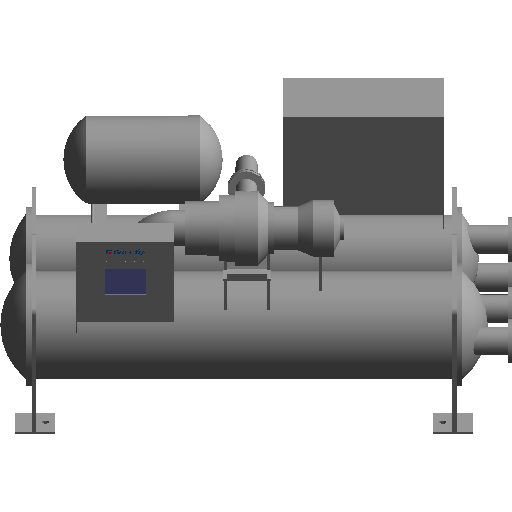

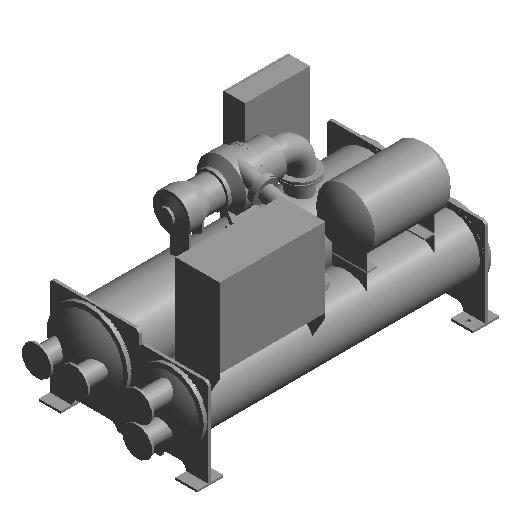

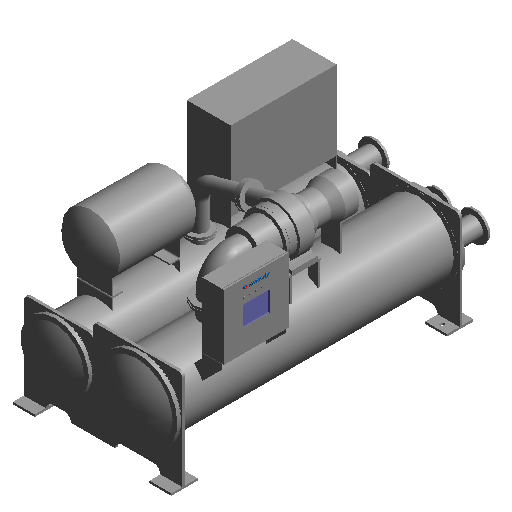

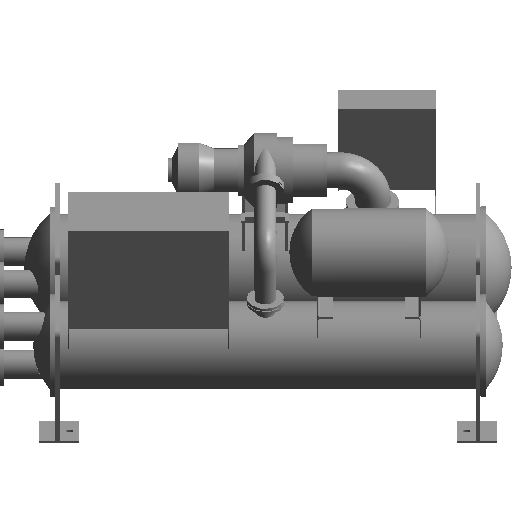

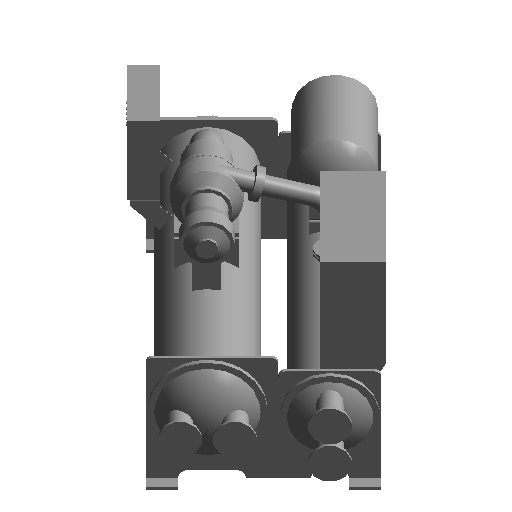

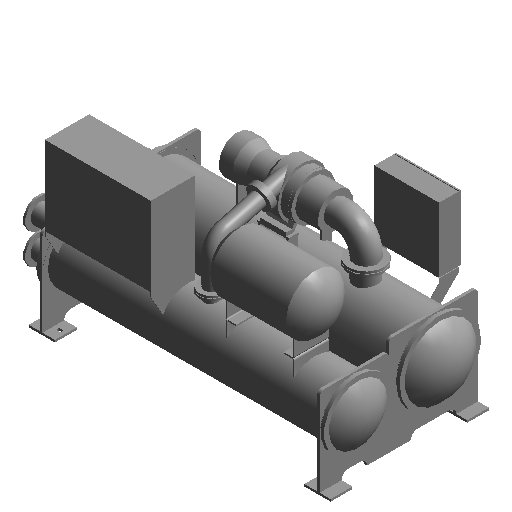

离心机-CVT系列永磁同步变频离心式高水温机组 CVT220LG1HG1

浏览量 370
下载量 192
收藏量 7
立即下载 收藏
  • 缩略图
  • 3D
规格

CVT220LG1HG1

  • 尺寸标注
    • 定位宽 2990mm
    • 冷却水管径 200mm
    • 定位深 1560mm
    • D 1810mm
    • A 3850mm
    • C 2220mm
    • 冷冻水管径 200mm
  • 其他
    • B1 520mm
    • 闪发器定位深 358mm
    • J 1950mm
    • B 520mm
    • B' 520mm
    • 电控柜定位宽 571.5mm
    • 闪发器定位高 1508mm
    • B2 520mm
    • B2' 520mm
    • 闪发器定位宽 474.5mm
    • 电控柜定位高 1877mm
    • 压缩机定位高 1570mm
    • 压缩机定位深 470mm
    • B1' 520mm
    • 压缩机定位宽 1854.5mm
  • 标识数据
    • 部件代码 ---
    • 制造商 ---
    • 类型图像 ---
    • 成本 ---
    • 类型注释 ---
    • 说明 ---
    • URL ---
    • 注释记号 ---
    • 型号 ---
  • 机械
    • 制冷量 1406kW
    • 运行重量 7200kg
    • 净重 6455kg
    • 蒸发器水压降 82kPa
    • COP 9.09
    • 蒸发器水流量 242m³/h
    • IPLV 15.73
    • 冷凝器水压降 69.2kPa
    • 冷凝器水流量 302m³/h
  • 电气
    • 配电功率 189kW
    • 启动电流 119A
  • 文字
    • 设备规格 400mm
    • 查找表格名称 CVT组装参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-09-22
构件有问题？点我反馈
构件品牌 格力
