离心机-CVT系列永磁同步变频离心式高水温机组 CVT320MH2JH2、CV320TMH1JH1

浏览量 309
下载量 166
收藏量 6
立即下载 收藏
  • 缩略图

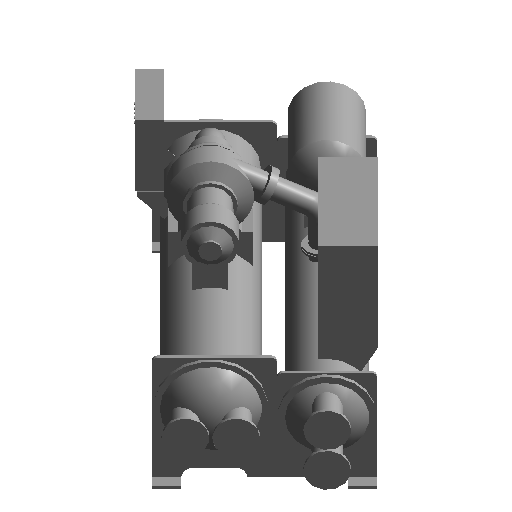

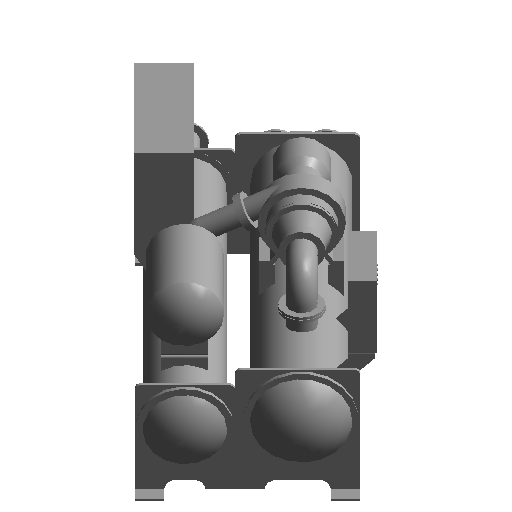

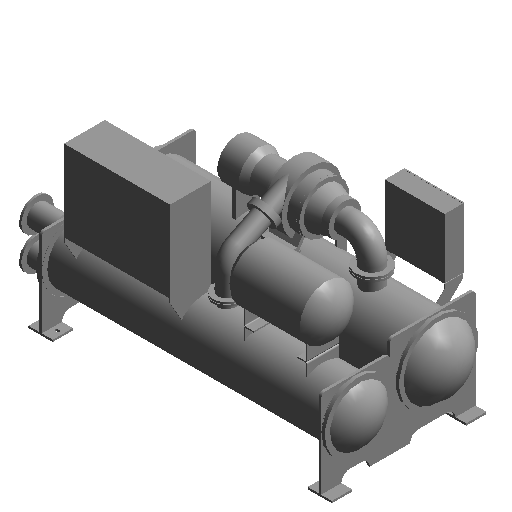

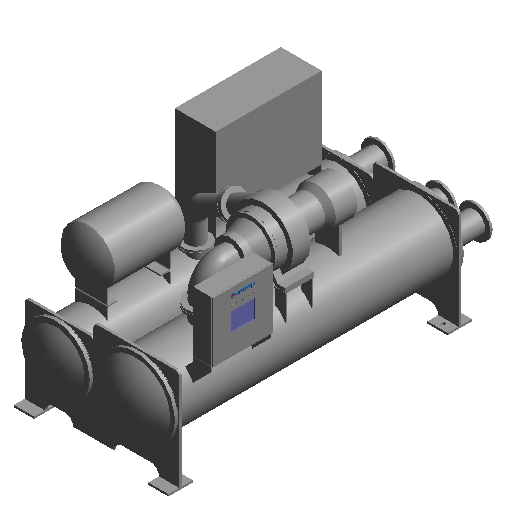

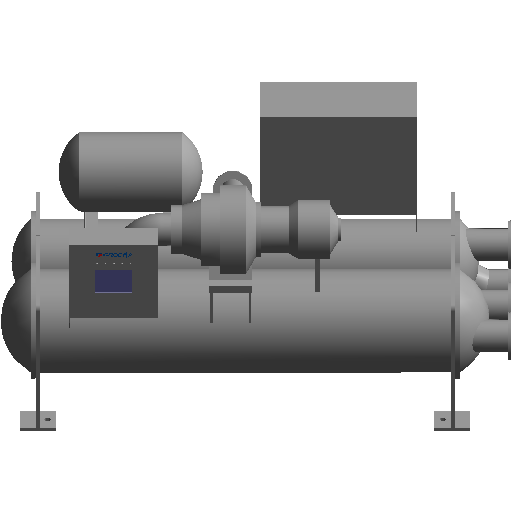

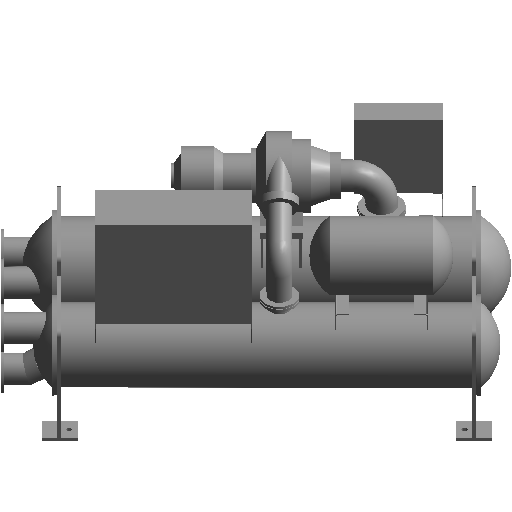

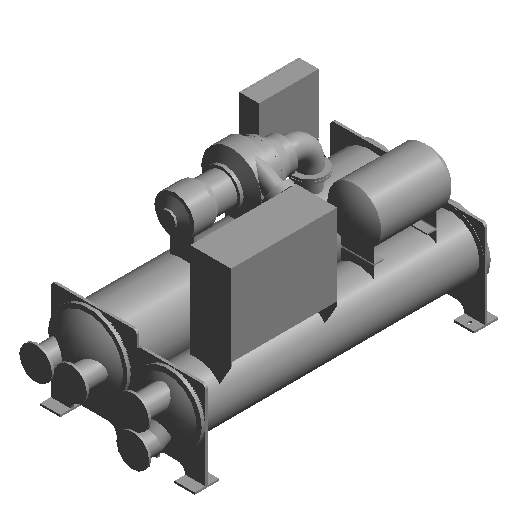

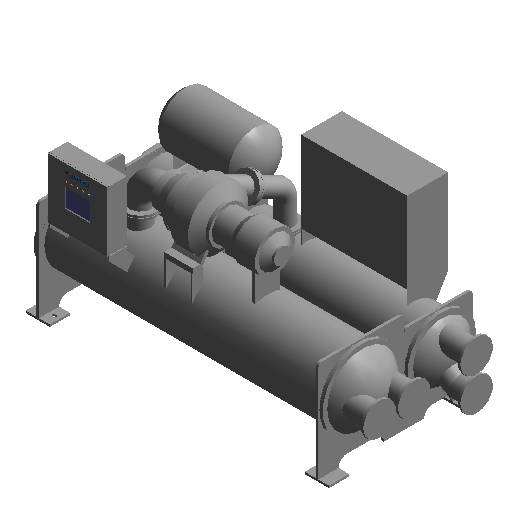

  • 3D
规格

CV320TMH1JH1

  • 尺寸标注
    • 定位宽 3290mm
    • 冷却水管径 250mm
    • 定位深 1660mm
    • D 1910mm
    • A 4250mm
    • C 2210mm
    • 冷冻水管径 250mm
  • 其他
    • B1 570mm
    • 闪发器定位深 425mm
    • J 2050mm
    • B 570mm
    • B' 570mm
    • 电控柜定位宽 571.5mm
    • 闪发器定位高 1587mm
    • B2 570mm
    • B2' 570mm
    • 闪发器定位宽 481.5mm
    • 电控柜定位高 1987mm
    • 压缩机定位高 1699mm
    • 压缩机定位深 495mm
    • B1' 570mm
    • 压缩机定位宽 1931.5mm
  • 标识数据
    • 部件代码 ---
    • 制造商 ---
    • 类型图像 ---
    • 成本 ---
    • 类型注释 ---
    • 说明 ---
    • URL ---
    • 注释记号 ---
    • 型号 ---
  • 机械
    • 制冷量 2110kW
    • 运行重量 8250kg
    • 净重 7265kg
    • 蒸发器水压降 83.9kPa
    • COP 9.52
    • 蒸发器水流量 363m³/h
    • IPLV 16.42
    • 冷凝器水压降 81.4kPa
    • 冷凝器水流量 454m³/h
  • 电气
    • 配电功率 272kW
    • 启动电流 170A
  • 文字
    • 设备规格 550mm
    • 查找表格名称 CVT组装参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-09-22
构件有问题？点我反馈
构件品牌 格力
