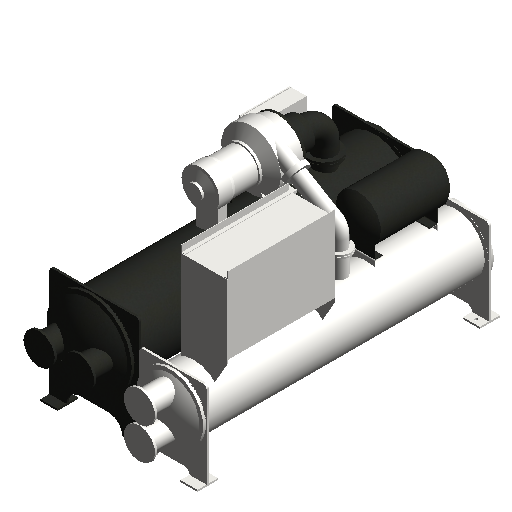

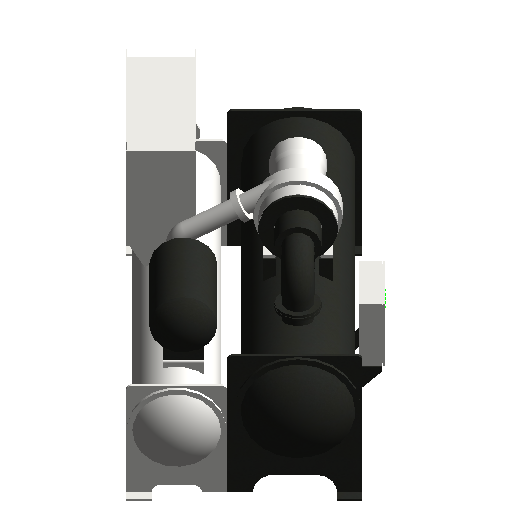

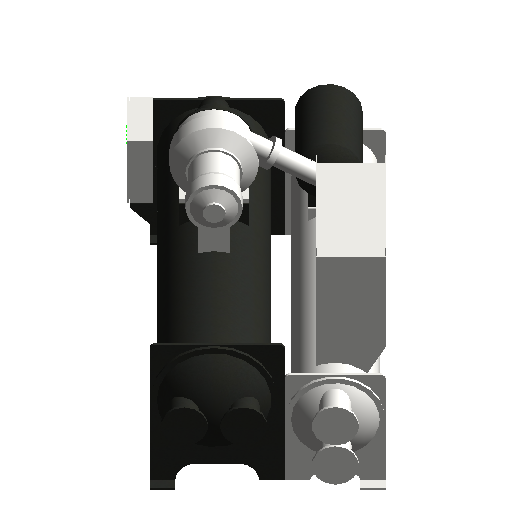

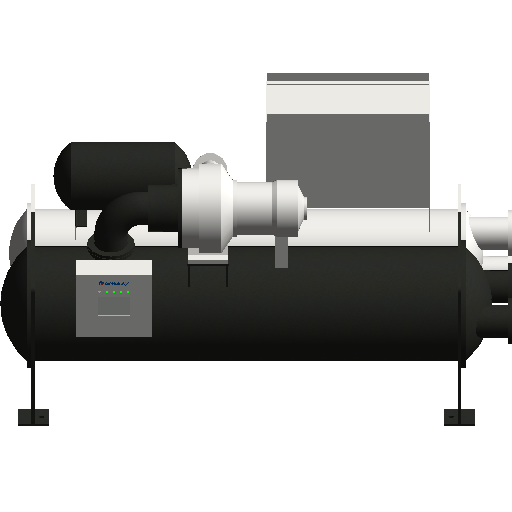

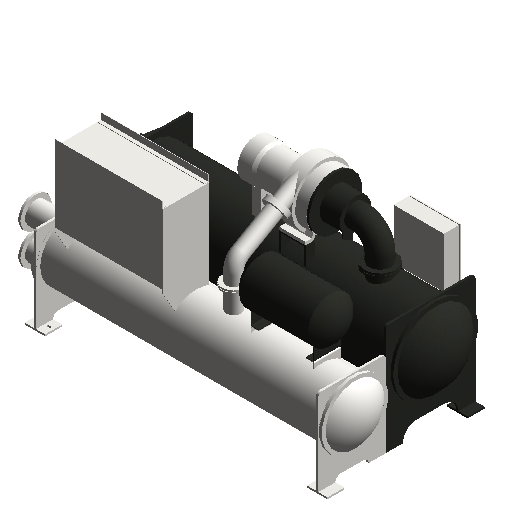

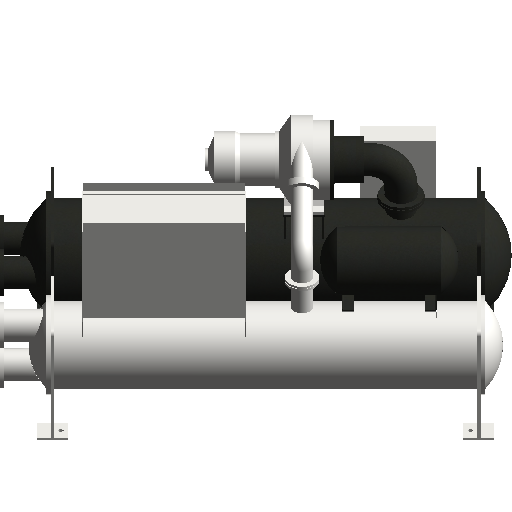

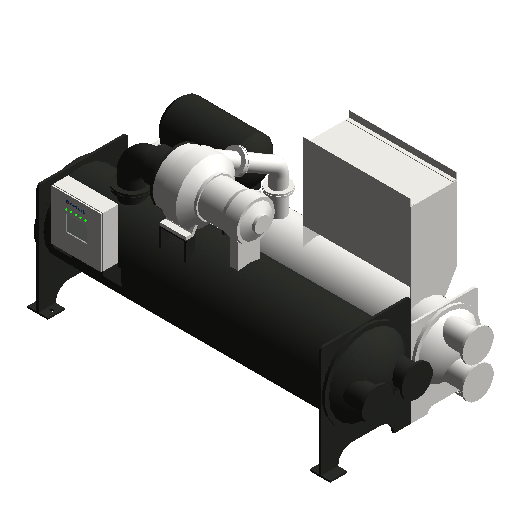

离心机-CVT系列永磁同步变频离心式高水温机组 CVT610RJAMJA

浏览量 513
下载量 239
收藏量 10
立即下载 收藏
  • 缩略图
  • 3D
规格

CVT610RJAMJA

  • 尺寸标注
    • 定位宽 3990mm
    • 冷却水管径 300mm
    • 定位深 2060mm
    • D 2310mm
    • A 4980mm
    • C 2700mm
    • 冷冻水管径 300mm
  • 其他
    • B1 590mm
    • 闪发器定位深 560mm
    • J 2530mm
    • B 590mm
    • B' 590mm
    • 电控柜定位宽 737mm
    • 闪发器定位高 1747mm
    • B2 590mm
    • B2' 590mm
    • 闪发器定位宽 517mm
    • 电控柜定位高 1958mm
    • 压缩机定位高 2156mm
    • 压缩机定位深 630mm
    • B1' 590mm
    • 压缩机定位宽 2044mm
  • 标识数据
    • 部件代码 ---
    • 制造商 ---
    • 类型图像 ---
    • 成本 ---
    • 类型注释 ---
    • 说明 ---
    • URL ---
    • 注释记号 ---
    • 型号 ---
  • 机械
    • 制冷量 3868kW
    • 运行重量 13400kg
    • 净重 11642kg
    • 蒸发器水压降 80.1kPa
    • COP 9.81
    • 蒸发器水流量 665m³/h
    • IPLV 16.98
    • 冷凝器水压降 85kPa
    • 冷凝器水流量 832m³/h
  • 电气
    • 配电功率 482kW
    • 启动电流 303A
  • 文字
    • 设备规格 1100mm
    • 查找表格名称 CVT组装参数
分类 暖通-冷热源设备-压缩式冷水机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-09-22
构件有问题？点我反馈
构件品牌 格力
