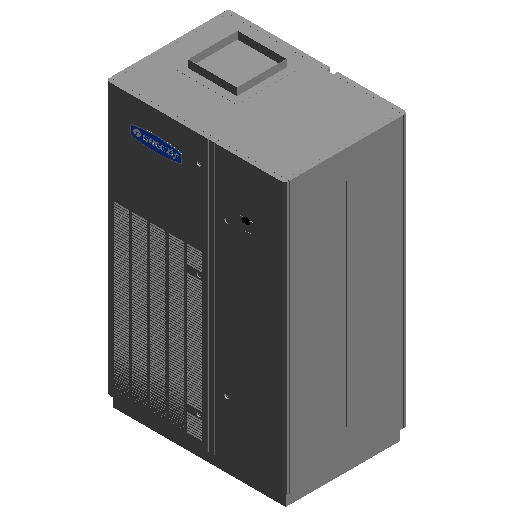

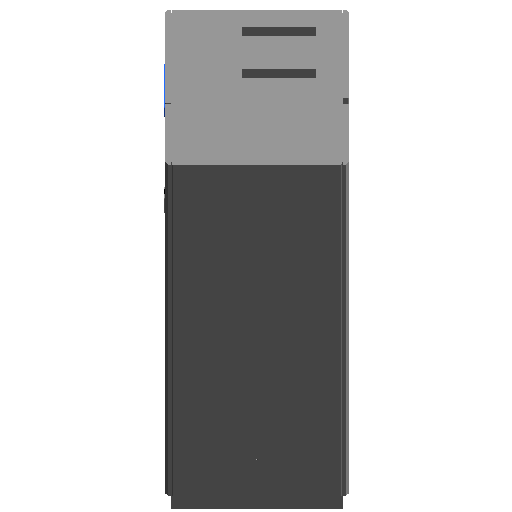

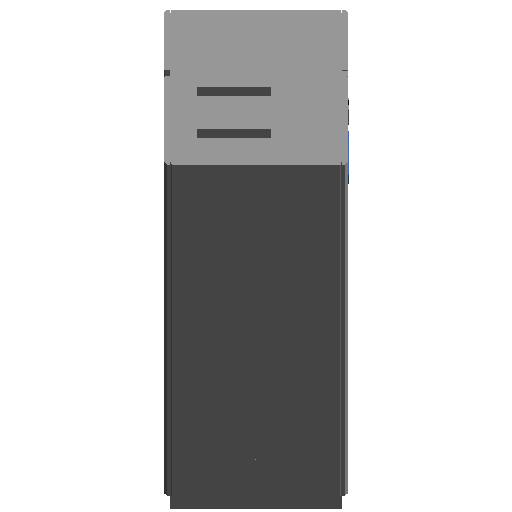

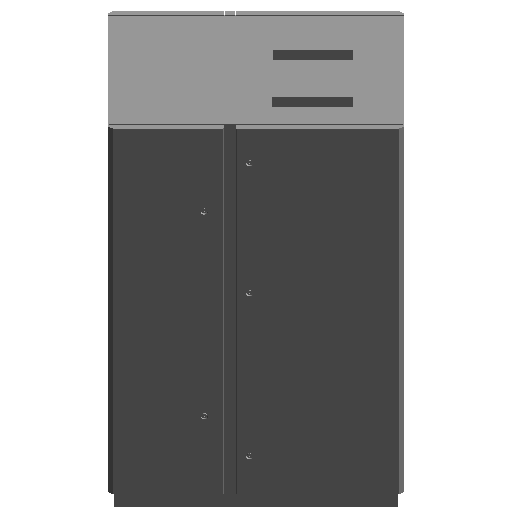

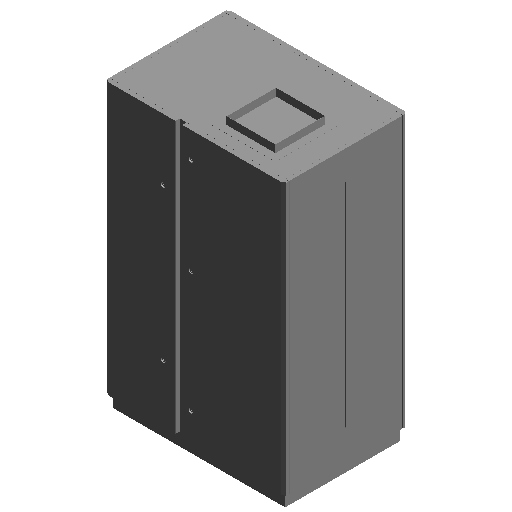

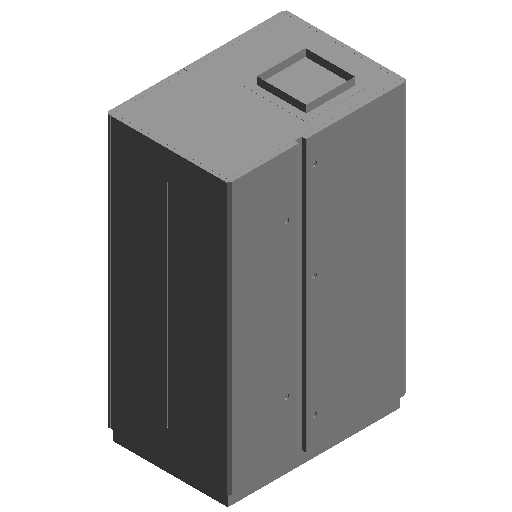

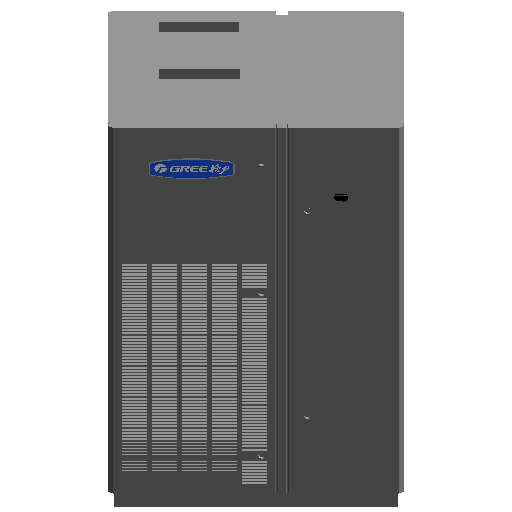

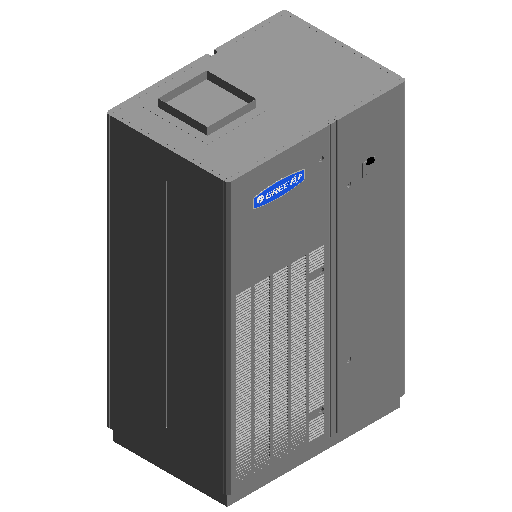

- 3D
规格
HFR14QSWRPdNaB(I)
- 尺寸标注
- 侧面壳体深度 750mm
- 风口定位宽 364mm
- 风口深 325mm
- 前3宽 463mm
- LOGO定位高 200mm
- 壳体高 1785mm
- 侧面壳体厚度 23mm
- 风口定位深 502mm
- 深 810mm
- 高 1920mm
- 法兰尺寸 50mm
- 前2宽 40mm
- 底座高 85mm
- 前1宽 671.5mm
- 风口宽 320mm
- 底座深 753mm
- 底座宽 1134mm
- 前后壳体厚度 28.5mm
- 宽 1180mm
- 机械
- 室内循环风量 3000m³/h
- 连接方式 螺纹连接
- 湿度控制范围及精度 45~70%±5%
- 制热量 24.4kW
- 最大输入功率 19.9kW
- 制冷输入功率 6.5kW
- 电源规格 380V 3N~50Hz
- 机外静压 50Pa
- 制冷量 14.1kW
- 加湿量 4Kg/h
- 温度控制范围及精度 16℃~30℃±0.5℃
- 制热输入功率 5.5kW
- 净重 262kg
- 噪音 60dB(A)
- 标识数据
- 成本 ---
- 类型注释 ---
- 注释记号 ---
- 类型图像 ---
- URL ---
- 部件代码 ---
- 说明 ---
- 型号 ---
- 制造商 ---
- 材质和装饰
- 壳体 ---
分类
模型格式 rfa
适配软件
特点
上传时间 2020-09-22
构件有问题？点我反馈
构件品牌 格力
