特种机-JKC系列冷冻水式机房专用空调机组 JKCD80QSB、JKCD80SXB

浏览量 268
下载量 225
收藏量 3
立即下载 收藏

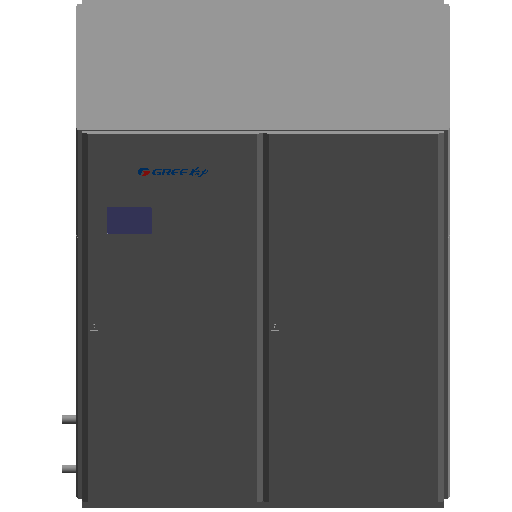

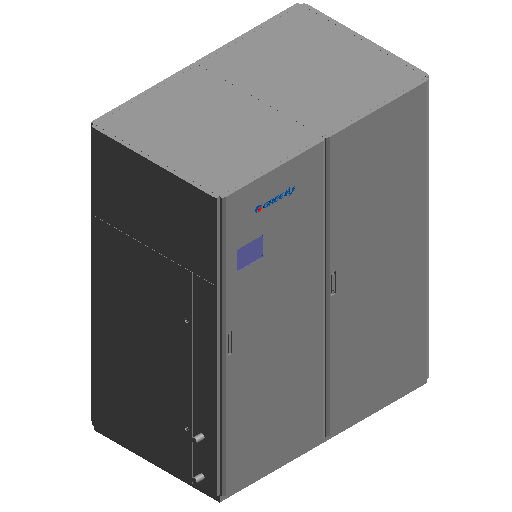

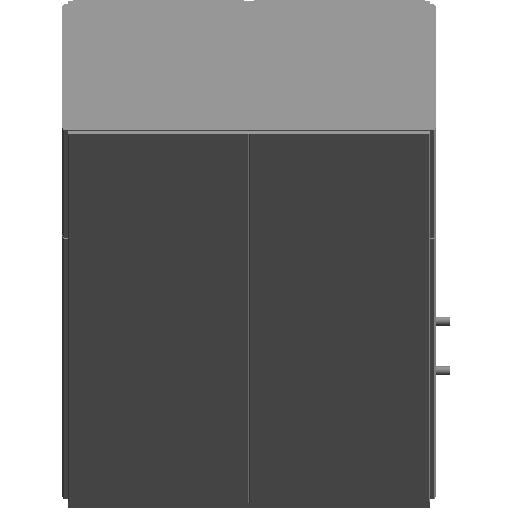

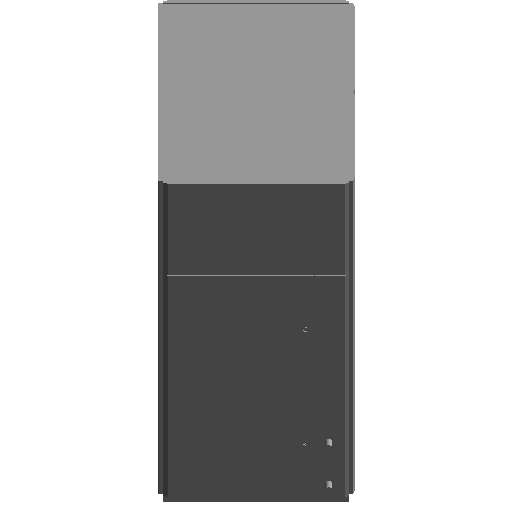

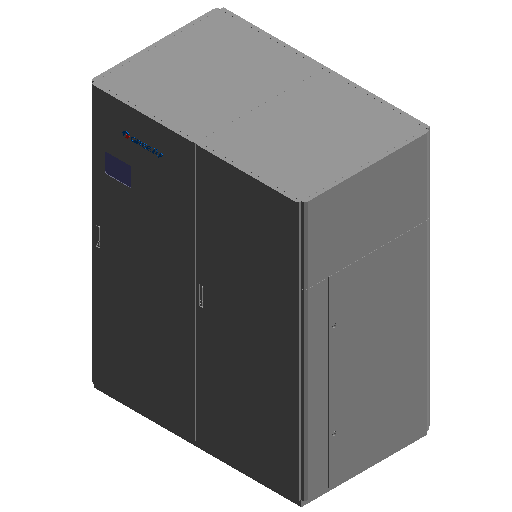

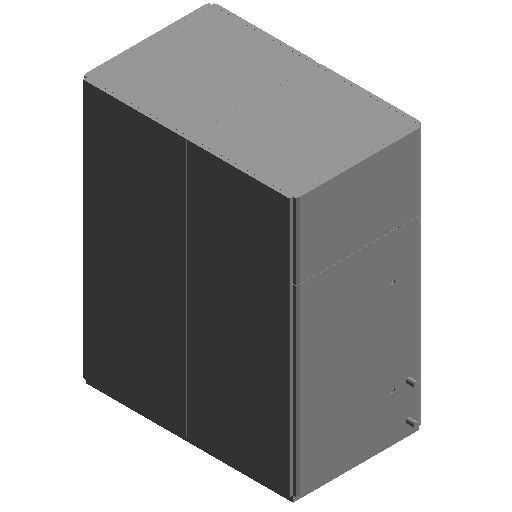

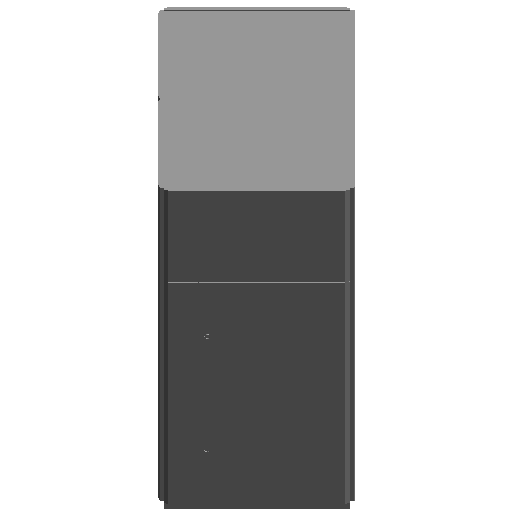

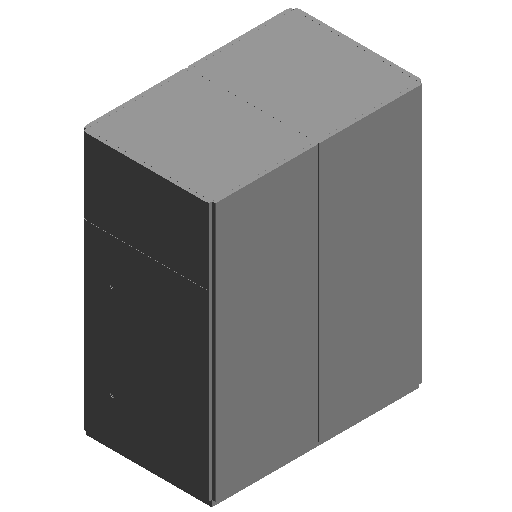

  • 缩略图
  • 3D
规格

JKCD80QSB/JKCD80SXB

  • 机械
    • 机组噪音 70dB(A)
    • 配电功率 24.2kW
    • 显冷量 74kW
    • 湿度控制范围及精度 40~60%±5%
    • 加湿功率 6kW
    • 净重 532kg
    • 循环风量 22000m³/h
    • 电加热制热量 15kW
    • 水流量 3.87L/s
    • 加湿量 8Kg/h
    • 制冷量 81kW
    • 温度控制范围及精度 17~28℃±1℃
    • 制冷额定功率 4kW
    • 水压降 95kPa
    • 机外静压范围 0~300Pa
  • 电气
    • 电源电压 380V
    • 电源极数 3
    • 电源频率 50Hz
  • 标识数据
    • 类型图像 ---
    • 型号 ---
    • 注释记号 ---
    • 部件代码 ---
    • 类型注释 ---
    • 制造商 ---
    • 成本 ---
    • URL ---
    • 说明 ---
  • 尺寸标注
    • 宽 1600mm
    • 深 990mm
    • 水口b2 259.5mm
    • 高 1980mm
    • 水口延伸宽 1660mm
    • 水口b1 131mm
    • 底座宽 1546mm
    • 进出水口尺寸 38.1mm
    • 水口a 130.5mm
    • LOGO定位高 200mm
    • 底座偏移 48mm
    • 底座深 938mm
  • 材质和装饰
    • 外壳 ---
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-09-22
构件有问题？点我反馈
构件品牌 格力
