特种机-JKC系列冷冻水式机房专用空调机组 JKCD120QSB、JKCD120SXB

浏览量 352
下载量 307
收藏量 3
立即下载 收藏

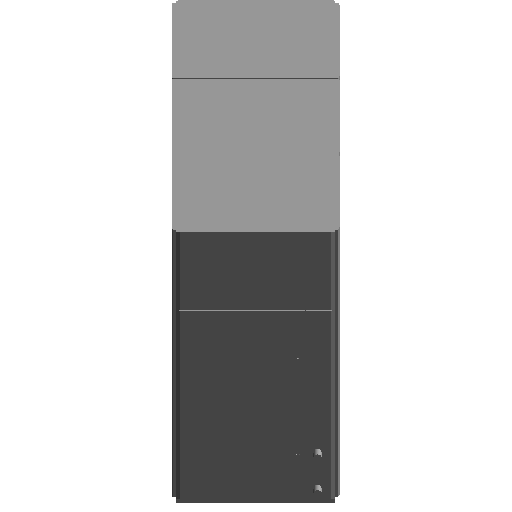

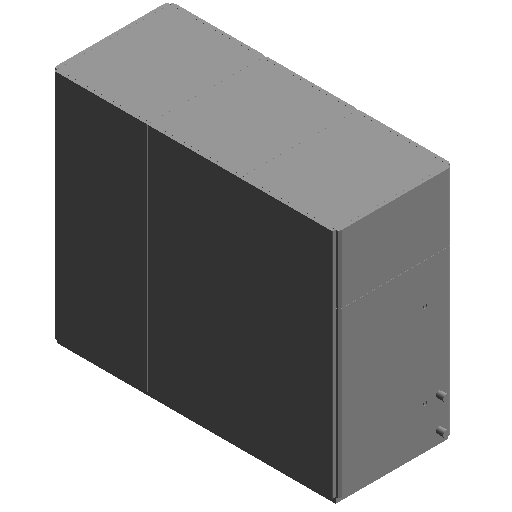

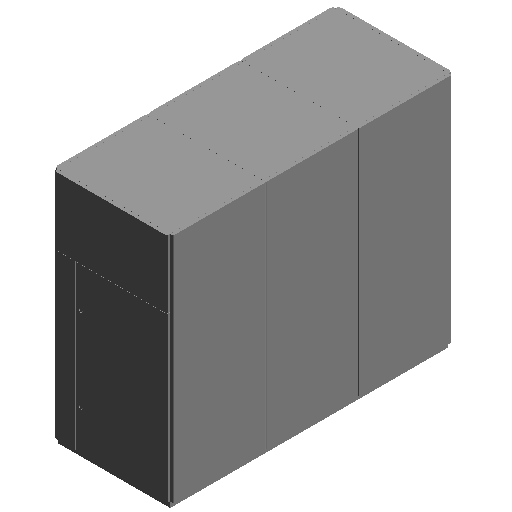

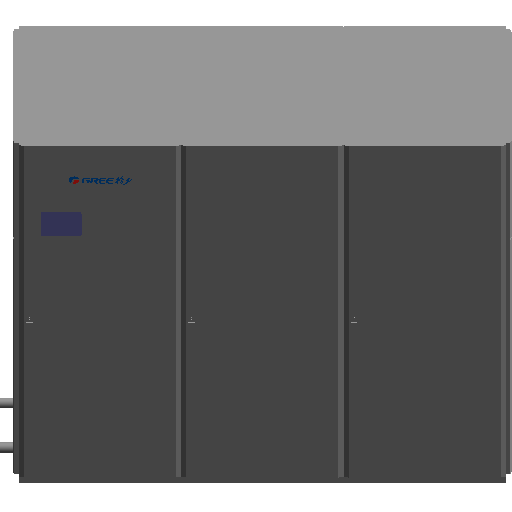

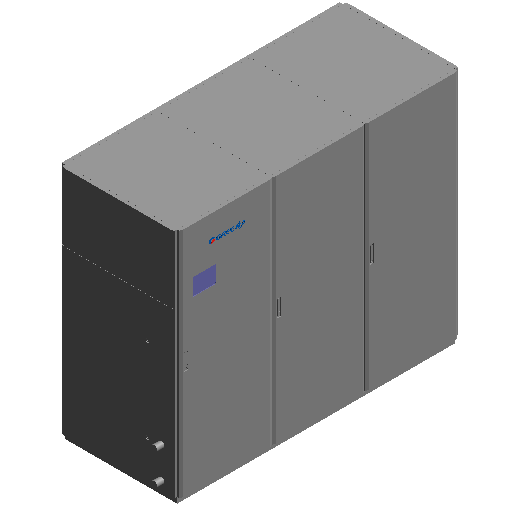

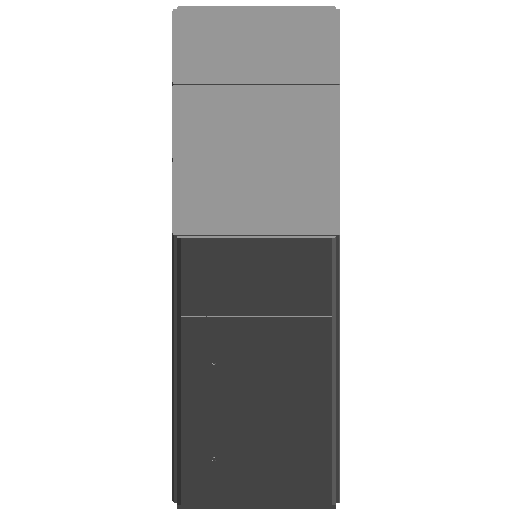

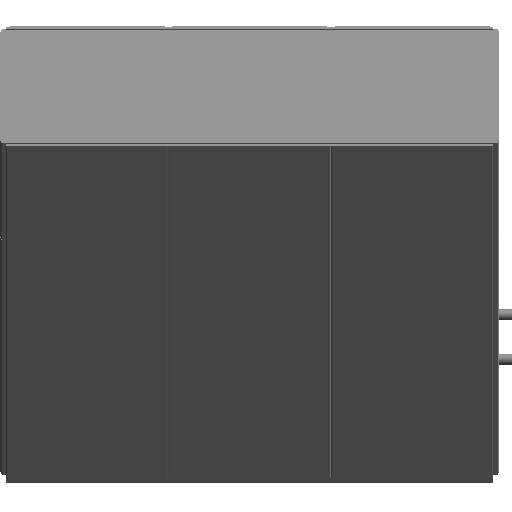

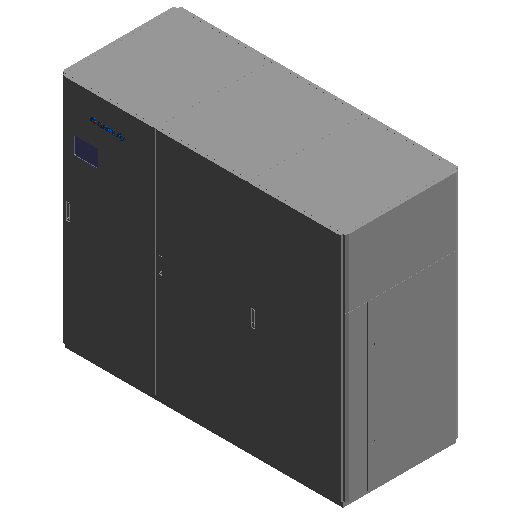

  • 缩略图
  • 3D
规格

JKCD120QSB/JKCD120SXB

  • 机械
    • 机外静压范围 0~300Pa
    • 配电功率 27.2kW
    • 显冷量 110kW
    • 湿度控制范围及精度 40~60%±5%
    • 加湿功率 6kW
    • 净重 736kg
    • 循环风量 33000m³/h
    • 电加热制热量 18kW
    • 水流量 5.83L/s
    • 加湿量 8Kg/h
    • 制冷量 122kW
    • 温度控制范围及精度 17~28℃±1℃
    • 制冷额定功率 5.9kW
    • 水压降 100kPa
    • 机组噪音 71dB(A)
  • 电气
    • 电源电压 380V
    • 电源极数 3
    • 电源频率 50Hz
  • 标识数据
    • 类型图像 ---
    • 型号 ---
    • 注释记号 ---
    • 部件代码 ---
    • 类型注释 ---
    • 制造商 ---
    • 成本 ---
    • URL ---
    • 说明 ---
  • 尺寸标注
    • 宽 2375mm
    • 深 990mm
    • 水口b2 259.5mm
    • 高 1980mm
    • 水口延伸宽 2435mm
    • 水口b1 131mm
    • 底座宽 2319mm
    • 进出水口尺寸 50.8mm
    • 水口a 130.5mm
    • LOGO定位高 200mm
    • 底座偏移 48mm
    • 底座深 938mm
  • 材质和装饰
    • 外壳 ---
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-09-22
构件有问题？点我反馈
构件品牌 格力
