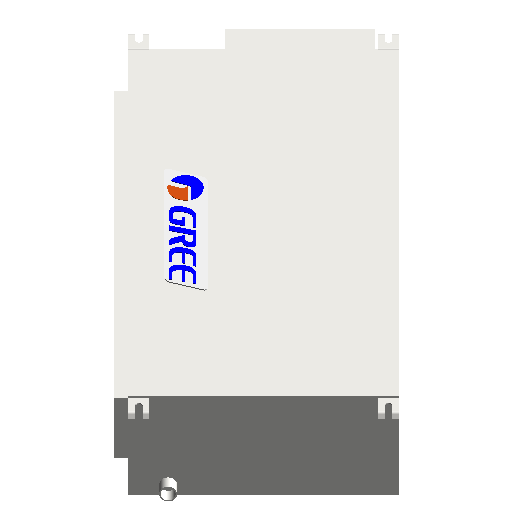

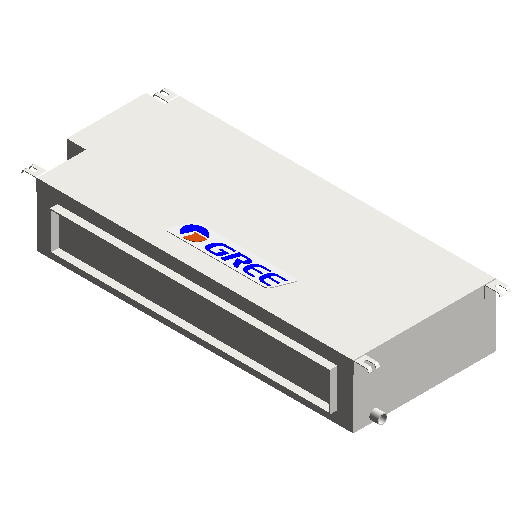

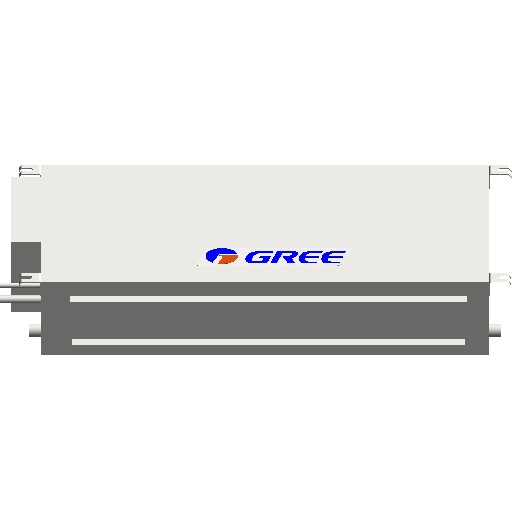

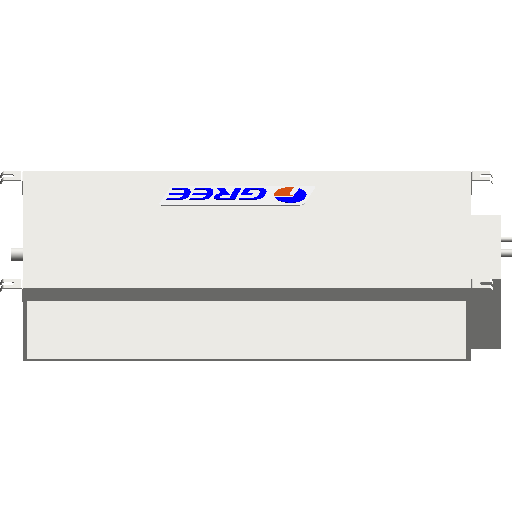

风管机-D2系列风管送风式空调机组-室内机 FG(R P)5D2(S)Nh-N3(I)

浏览量 1630
下载量 1978
收藏量 13
立即下载 收藏
  • 缩略图
  • 3D
规格

FG5/D2(S)Nh-N3(I)

  • 机械
    • 循环风量 800m³/h
    • 噪音（H/L） 39/32dB(A)
    • 最大机外静压 30Pa
    • 制热输入功率 /kw
    • 净重 24/24.5kg
    • 制冷输入功率 0.09(0.1)kw
  • 标识数据
    • 成本 ---
    • 类型注释 ---
    • 类型图像 ---
    • URL ---
    • 型号 ---
    • 制造商 珠海格力电器股份有限公司
    • 注释记号 ---
    • 说明 ---
    • 部件代码 ---
  • 尺寸标注
    • V 38mm
    • J 980mm
    • 排水管直径 25mm
    • 液管直径 6.35mm
    • Q 19mm
    • H 885mm
    • U 64mm
    • I 122mm
    • O 39mm
    • D（深） 450mm
    • F 825mm
    • Z 66mm
    • L 49.9999999999999mm
    • T 27mm
    • P+ 30mm
    • Y+ 11.35mm
    • P 4mm
    • M 24mm
    • R 91mm
    • G 474mm
    • 气管直径 12.7mm
    • N 30mm
    • Y 0mm
    • C（宽） 1000mm
    • X 124mm
    • K 175mm
    • Q+ 17.7mm
    • A 1060mm
    • B 415mm
    • E（高） 200mm
    • W 20mm
    • DQ 66mm
    • S 90mm
  • 材质和装饰
    • 外壳 ---
  • 文字
    • 连接方式 螺纹连接
分类
模型格式 rfa
适配软件
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
