风管机-D2系列风管送风式空调机组-室外机 FG(R)(10~14)D2Nh-N3(O)

浏览量 541
下载量 490
收藏量 8
立即下载 收藏
  • 缩略图

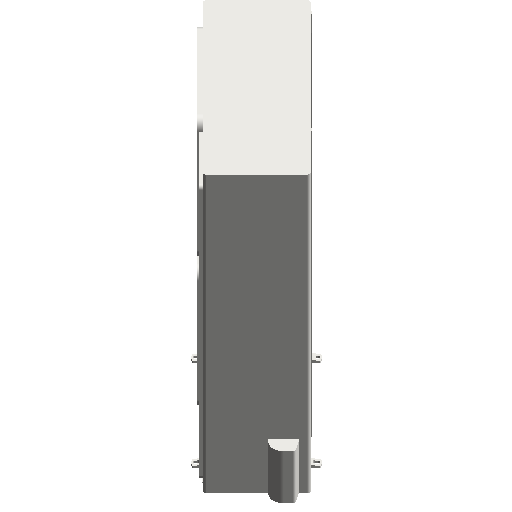

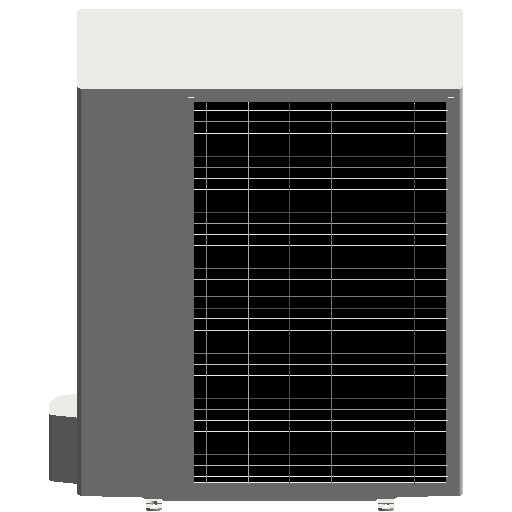

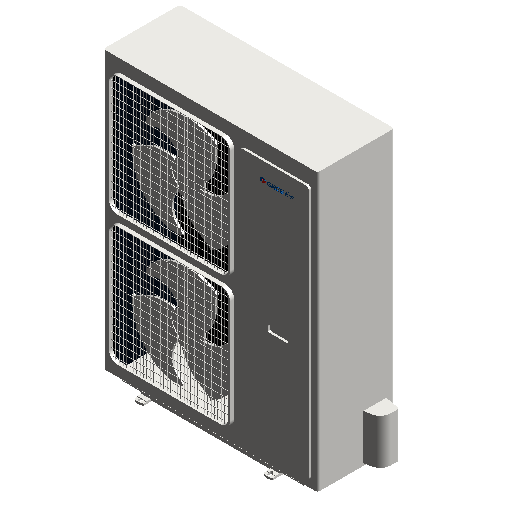

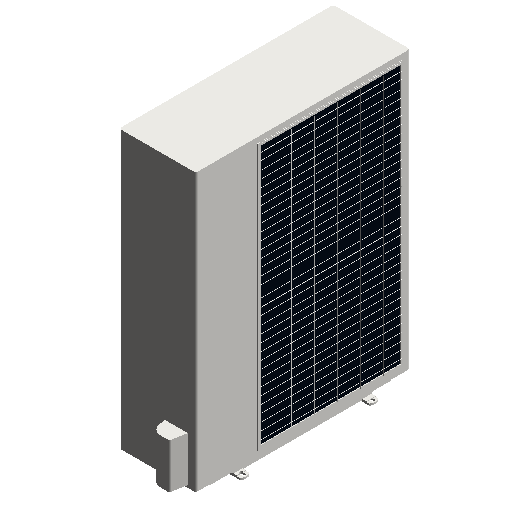

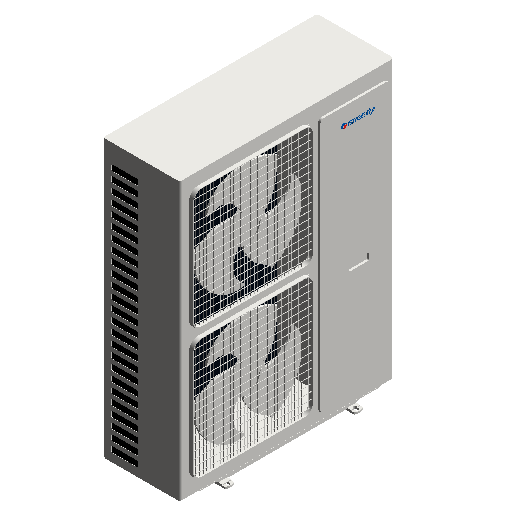

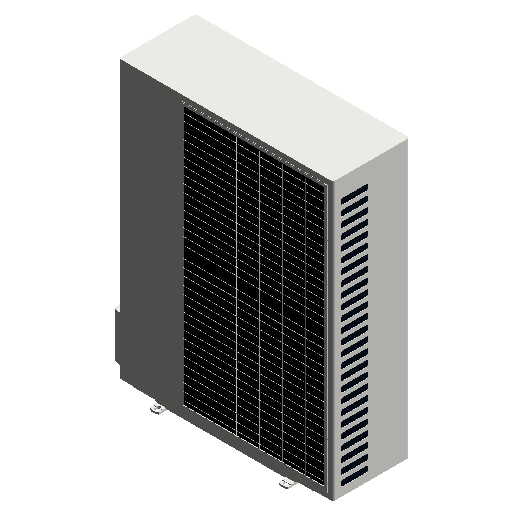

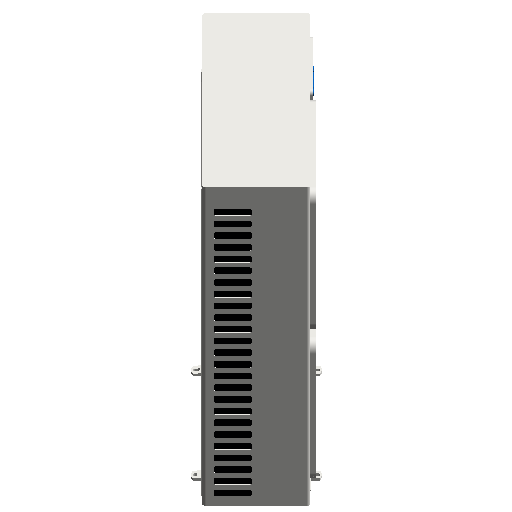

  • 3D
规格

FG10/D2Nh-N3(O)

  • 尺寸标注
    • Q2 97mm
    • J 307mm
    • 液管+ 19.52mm
    • O 56mm
    • H2 39.0000000000001mm
    • Q1 99.9999999999864mm
    • C（高） 1250mm
    • I 34mm
    • 气管直径 15.9mm
    • 宽 950mm
    • M 2mm
    • F 42mm
    • H 538mm
    • 液管直径 9.52mm
    • K 1138mm
    • P4 1150mm
    • 气管+ 25.9mm
    • N1 22mm
    • N 45mm
    • K1 10mm
    • P2 621mm
    • H1 538mm
    • L 18mm
    • E 378mm
    • J1 65mm
    • P1 287mm
    • C1 22mm
    • D 572mm
    • G（深） 340mm
    • Q3 65mm
    • F1 55mm
    • P3 61mm
  • 机械
    • 噪音 57dB(A)
    • 制冷输入功率 3.28kw
    • 风量 6000m³/h
    • 制热输入功率 /kw
    • 制冷剂充注量 2kg
    • 净重 89kg
  • 材质和装饰
    • 铜管 ---
    • 外壳 ---
    • 内 ---
  • 标识数据
    • 部件代码 ---
    • 型号 ---
    • 类型注释 ---
    • 注释记号 ---
    • 制造商 珠海格力电器股份有限公司
    • 成本 ---
    • 类型图像 ---
    • URL ---
    • 说明 ---
  • 文字
    • 连接方式 螺纹连接
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
