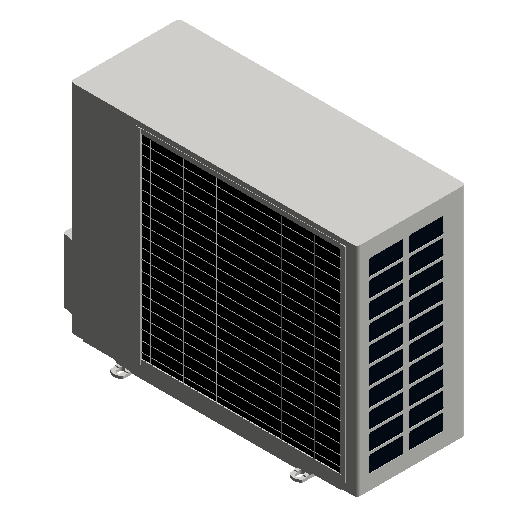

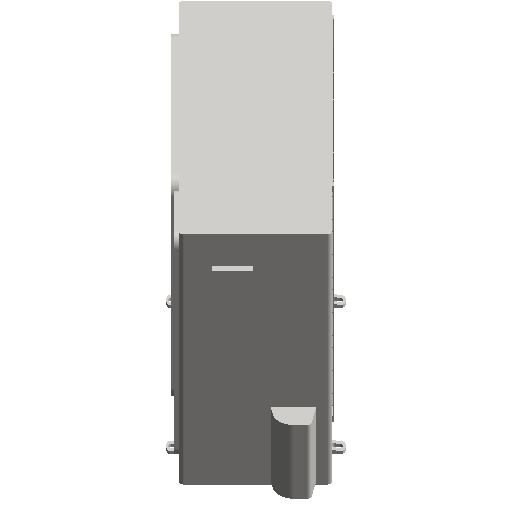

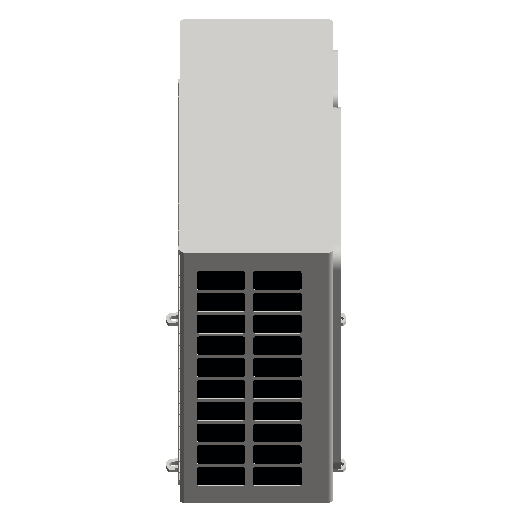

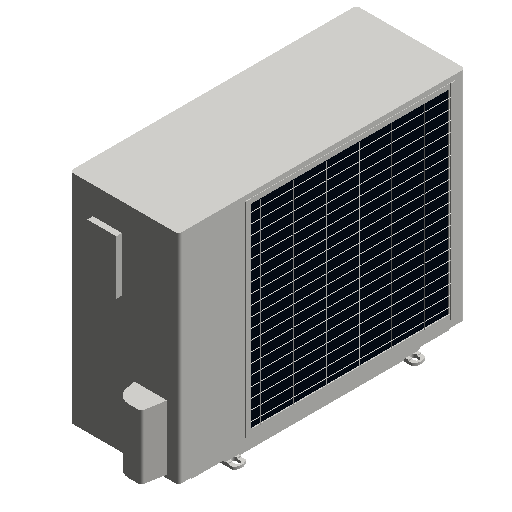

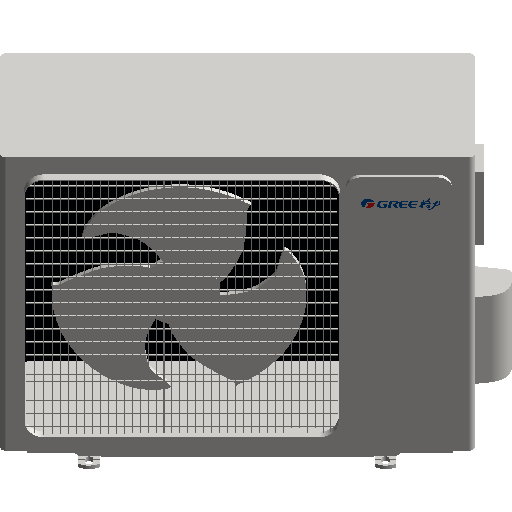

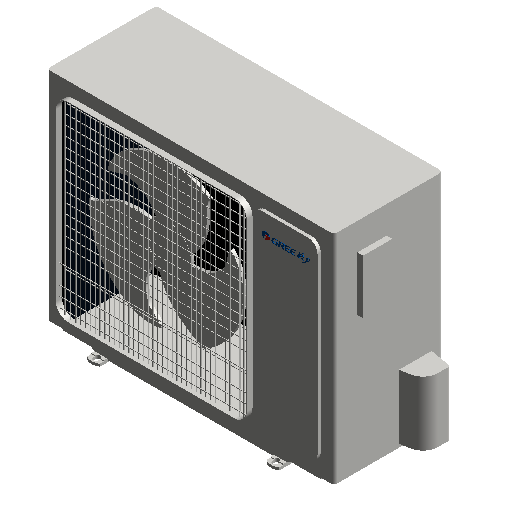

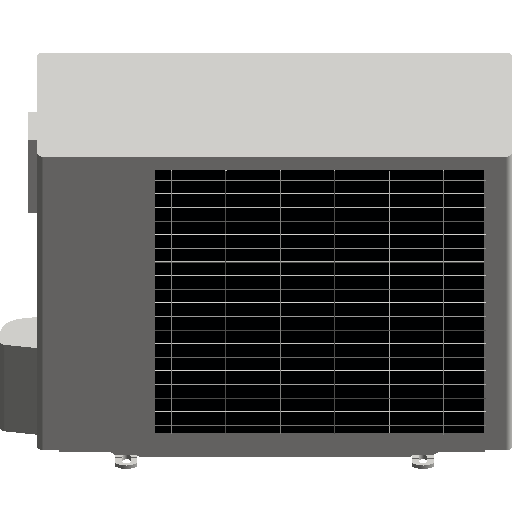

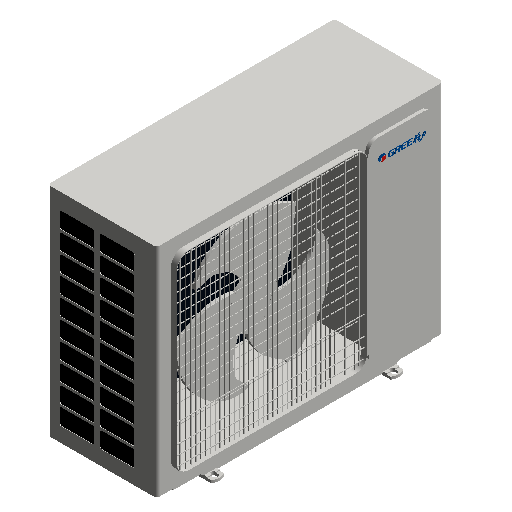

风管机-D2系列风管送风式空调机组-室外机 FG(R)6.5D2Nh-N3(O) FG(R)7.2D2Nh-N3(O)

浏览量 410
下载量 316
收藏量 5
立即下载 收藏
  • 缩略图
  • 3D
规格

FG6.5/D2Nh-N3(O)

  • 尺寸标注
    • Q2 97mm
    • J 203mm
    • 液管+ 16.35mm
    • O 56mm
    • H1 597mm
    • Q1 99.9999999999864mm
    • I 10mm
    • 气管直径 15.9mm
    • 宽 895mm
    • M 2mm
    • E 368mm
    • G（深） 340mm
    • 液管直径 6.35mm
    • K 599mm
    • P4 609mm
    • 气管+ 25.9mm
    • N1 22mm
    • N 45mm
    • K1 10mm
    • P2 621mm
    • H 597mm
    • L 18mm
    • D 560mm
    • J1 41mm
    • P1 222mm
    • C（高） 700mm
    • C1 22mm
    • F1 39mm
    • Q3 65mm
    • F 44mm
    • P3 61mm
  • 机械
    • 噪音 54dB(A)
    • 制冷输入功率 1.9kw
    • 风量 2500m³/h
    • 制热输入功率 /kw
    • 制冷剂充注量 1.35kg
    • 净重 56.5kg
  • 材质和装饰
    • 铜管 ---
    • 外壳 ---
    • 内 ---
  • 标识数据
    • 成本 ---
    • 类型注释 ---
    • 类型图像 ---
    • URL ---
    • 型号 ---
    • 制造商 珠海格力电器股份有限公司
    • 注释记号 ---
    • 说明 ---
    • 部件代码 ---
  • 文字
    • 连接方式 螺纹连接
分类 暖通-空气调节设备-单元式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
