家用多联机-GMV Tops 别墅型家庭中央空调-室外机 GMV-H_W-B(250~300)

浏览量 820
下载量 2001
收藏量 12
立即下载 收藏
  • 缩略图

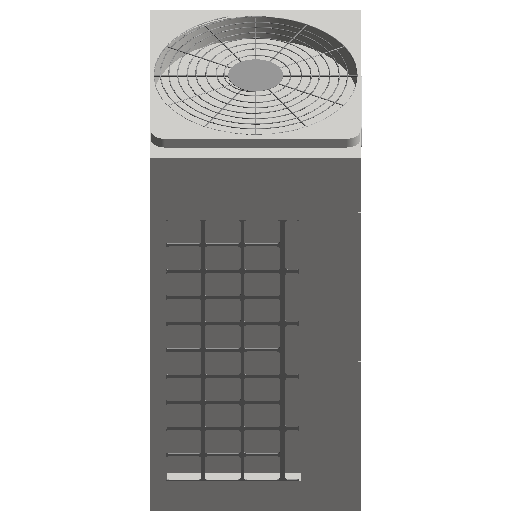

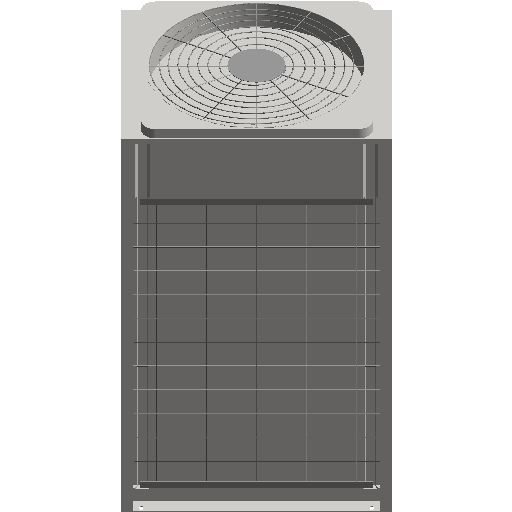

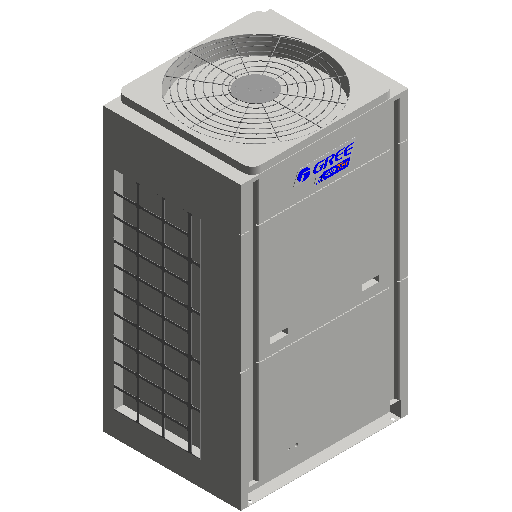

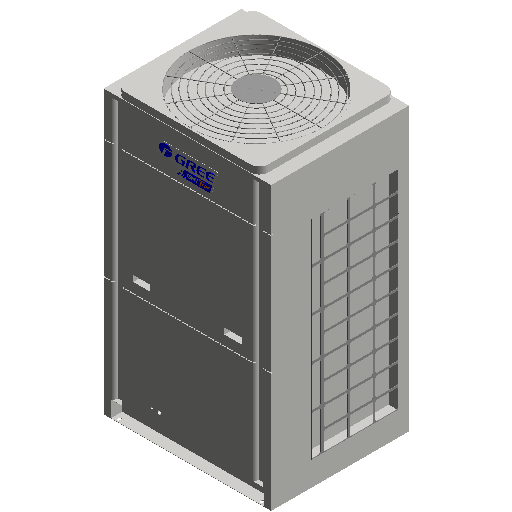

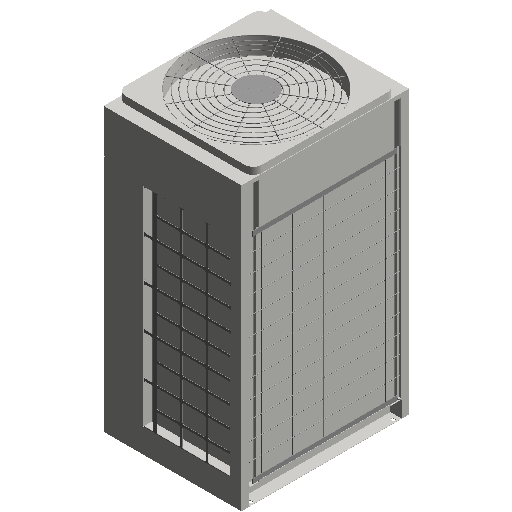

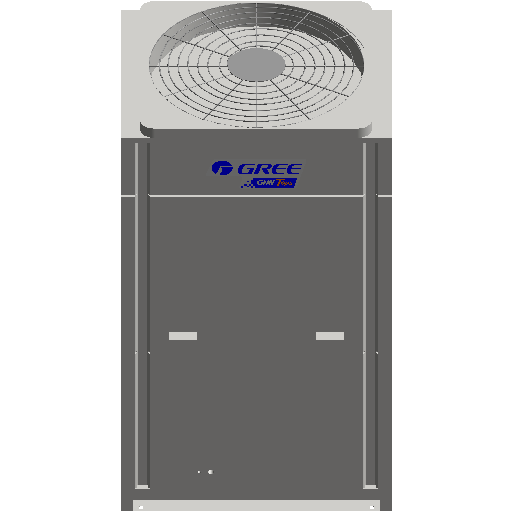

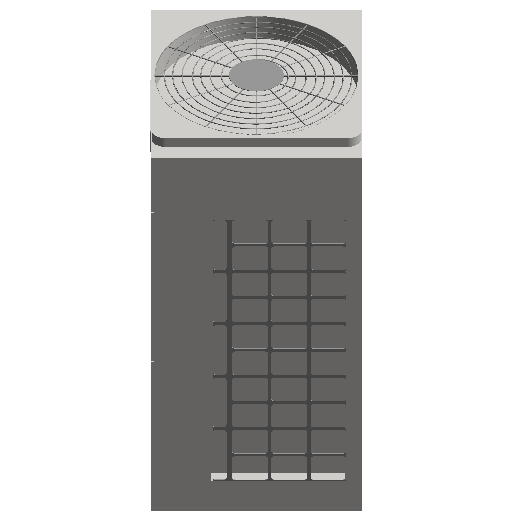

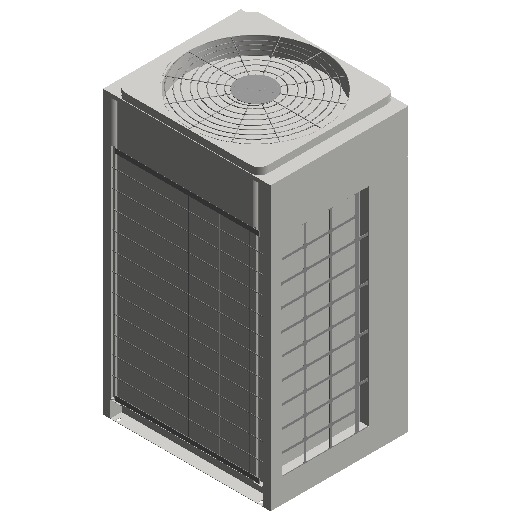

  • 3D
规格

GMV-H250W/B

  • 尺寸标注
    • 定位孔中心距离（宽边）（mm） 792mm
    • 定位孔内边圆弧中心距（深边） 722mm
    • 深（mm） 765mm
    • 气管直径（mm） 19.05mm
    • 排风口直径（mm） 740mm
    • 高（mm） 1605mm
    • 定位孔外边圆弧中心距（深边） 736mm
    • 液管直径（mm） 9.52mm
    • 宽（mm） 930mm
    • 定位孔外边距离 807mm
    • 定位孔内边距离 777mm
    • 定位孔中心距离（深边）（mm） 729mm
  • 标识数据
    • 注释记号 ---
    • 类型图像 ---
    • 部件代码 ---
    • 类型注释 ---
    • 制造商 珠海格力电器股份有限公司
    • 型号 ---
    • 成本 ---
    • URL ---
    • 说明 ---
  • 材质和装饰
    • 壳体 ---
    • 材质 多联机材质
  • 机械
    • APF(W•h/W•h) 4.85 W•h/W•h
    • 风量 11400m³/h
    • 压缩机数量 2
    • 制热输入功率 7.1kW
    • 制热量 28kW
    • 制冷输入功率 6.4kW
    • 防水等级 IPX4
    • 机外静压 82Pa
    • 制冷量 25kW
    • IPLV(C) 6.4
    • 噪音（dB(A)） 58 dB(A)
  • 电气
    • 电源 380V 3N~50Hz
    • 最小线路电流 16A
    • 最大熔丝电流 20A
    • 最大输入功率（用于配电） 9kW
  • 结构
    • 运行重量 225kg
    • 净重(kg) 225.000 kg
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
