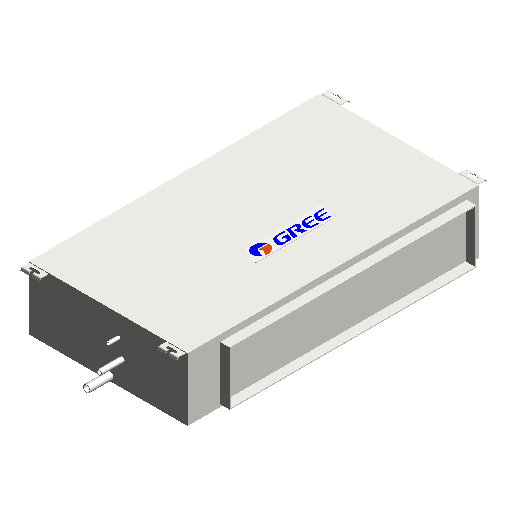

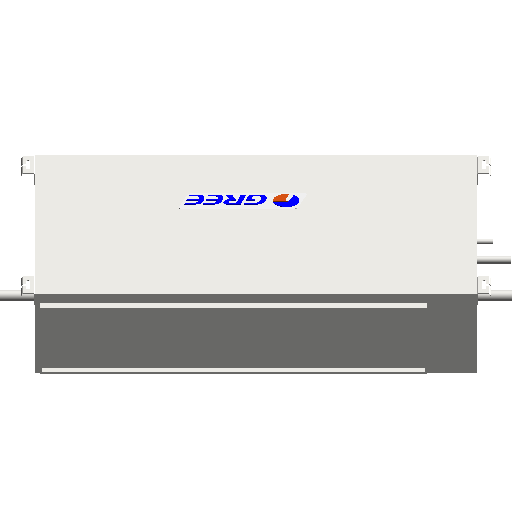

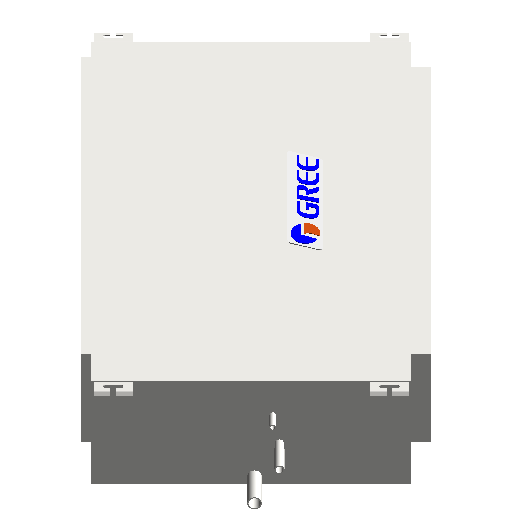

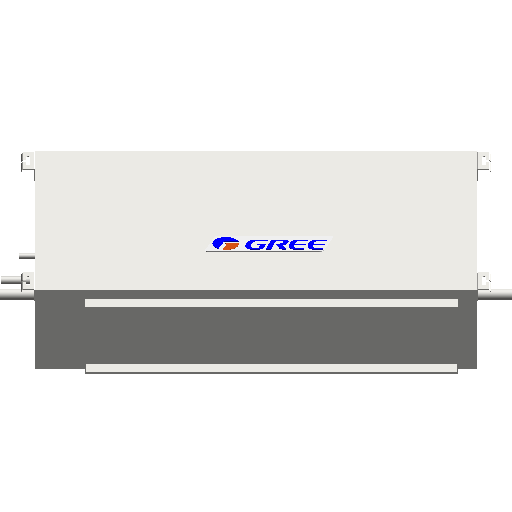

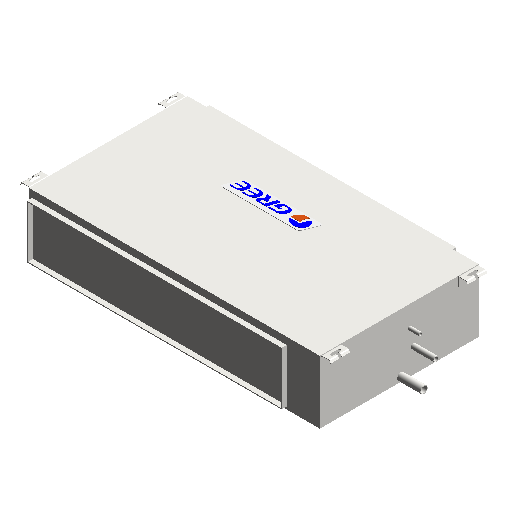

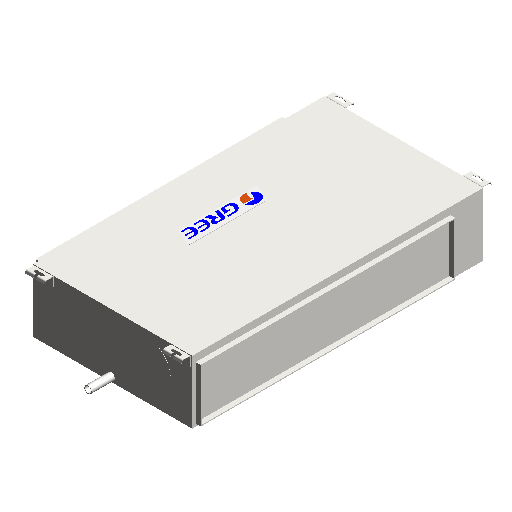

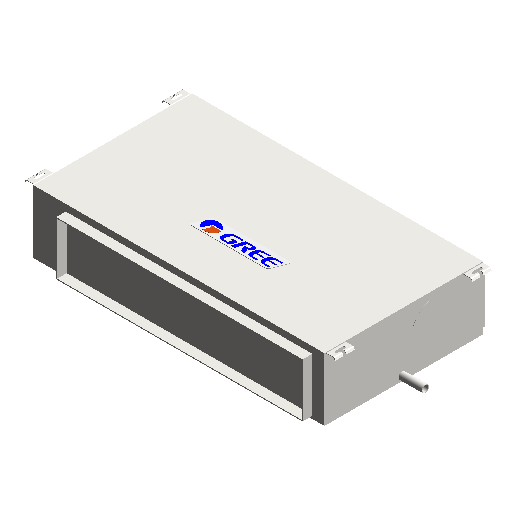

家用多联机-HDE系列低静压风管式室内机 GMV-NHD(R)80PLSE(S)

浏览量 677
下载量 588
收藏量 4
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-NHD(R)80PLS/E(S)

  • 机械
    • 制热量 9kW
    • 制冷量 8kW
    • 机外静压 30/0~50Pa
    • 循环风量(H/M/L) 1100/1000/800m³/h
    • 噪音(H/M/L) 36/34/31dB(A)
    • 净重 40kg
  • 标识数据
    • 制造商 珠海格力电器股份有限公司
    • 类型注释 ---
    • 说明 ---
    • 类型图像 ---
    • 部件代码 ---
    • URL ---
    • 成本 ---
    • 注释记号 ---
    • 型号 ---
  • 尺寸标注
    • 液管直径 9.52mm
    • A 1236mm
    • D（深） 655mm
    • H 220mm
    • 新风入口直径 210mm
    • 排水管直径 25mm
    • B 565mm
    • 气管直径 15.9mm
    • C（宽） 1200mm
    • G 1016mm
    • E（高） 260mm
    • F 222mm
    • I 1050mm
  • 其他
    • O 20mm
    • W 14mm
    • M 29mm
    • N 334mm
    • 液管+ 14.52mm
    • 气管+ 20.9mm
    • T 103mm
    • K 21mm
    • Q 27mm
    • V 270mm
    • 排水管+ 30mm
    • U 71mm
    • R 50mm
    • Y 93.999999999998mm
    • L 40mm
    • S 14mm
    • P 4mm
    • X 44.9999999999987mm
    • J 40mm
  • 电气
    • 整机输入功率（不带电辅热） 0.14kW
    • 电源 380V 3N~50Hz / 220V~50Hz
    • 辅助电加热输入功率 2.1kW
    • 推荐电源（热泵型） 1.0mm²×5根
    • 推荐电源（纯热泵型） 1.0mm²×3根
  • 材质和装饰
    • 壳体 ---
  • 文字
    • 连接方式 喇叭口连接
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
