家用多联机-HDTD系列单面天井式室内机 GMV-NHD(28~50)TDA

浏览量 481
下载量 453
收藏量 2
立即下载 收藏
  • 缩略图

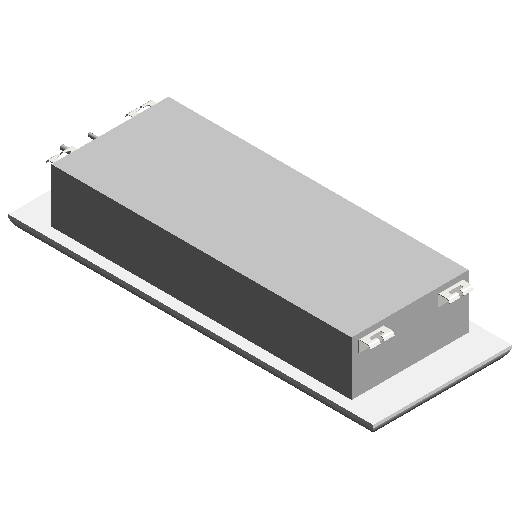

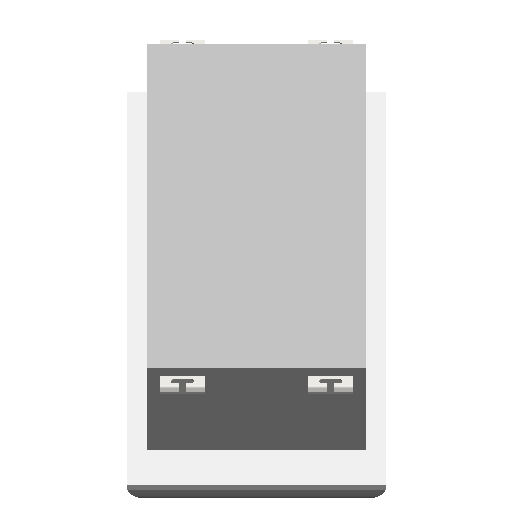

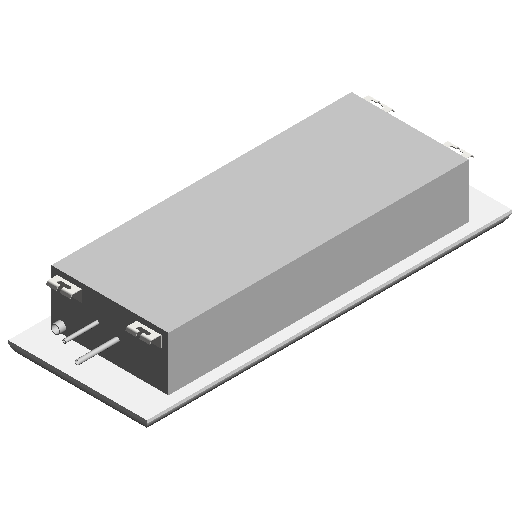

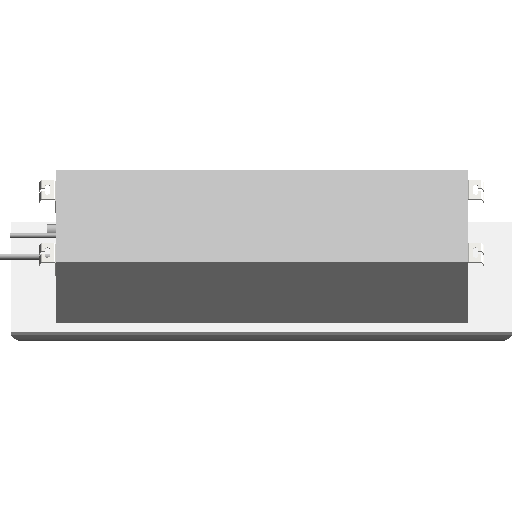

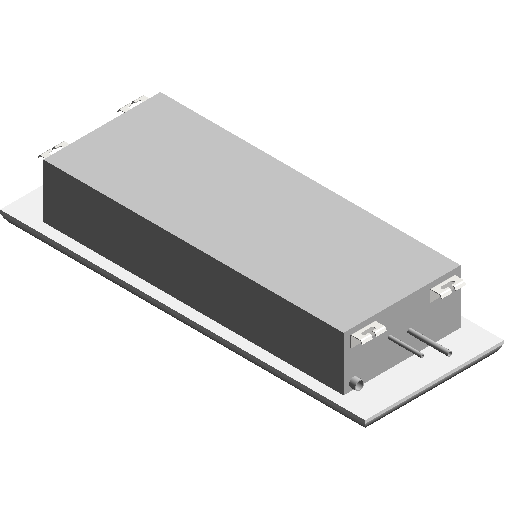

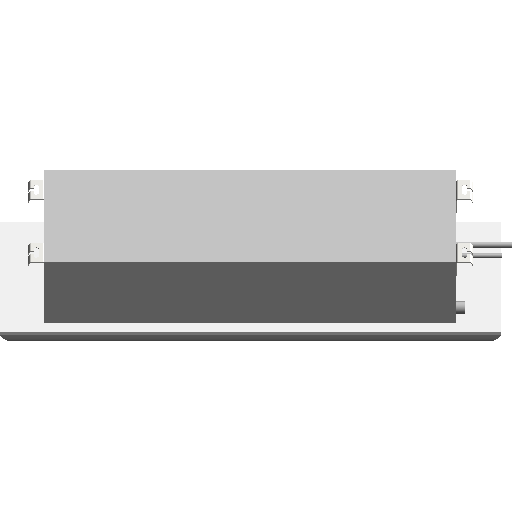

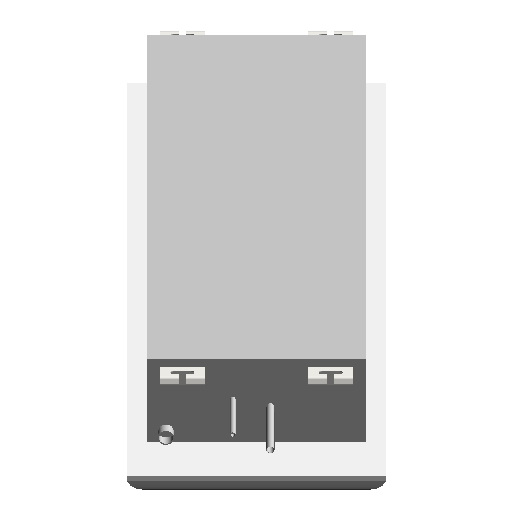

  • 3D
规格

GMV-NHD28TD/A

  • 尺寸标注
    • G（面板宽） 1200mm
    • 液管直径 6.35000000000001mm
    • A（主体宽） 987mm
    • F（面板高） 55mm
    • 气管直径 9.52mm
    • E（主体高） 178mm
    • C 1027mm
    • 排水管直径 25mm
    • B（主体深） 385mm
    • H（面板深） 456mm
    • D 261mm
  • 标识数据
    • 成本 ---
    • 型号 ---
    • 说明 ---
    • 制造商 珠海格力电器股份有限公司
    • 类型图像 ---
    • 注释记号 ---
    • URL ---
    • 类型注释 ---
    • 部件代码 ---
  • 材质和装饰
    • 面板 ---
    • 主体 ---
  • 机械
    • 循环风量（H/M/L） 600/500/450m³/h
    • 制热量 3.2kW
    • 噪音（H/M/L） 36/32/28dB(A)
    • 制冷量 2.8kW
    • 净重（主体/面板） 21/4.2kg
  • 文字
    • 连接方式 喇叭口连接
  • 电气
    • 推荐电源线 1.0mm²×3根
    • 电源 220V~50Hz
    • 整机输入功率（不带电辅热） 0.03kW
    • 辅助电加热输入功率 0.9kW
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
