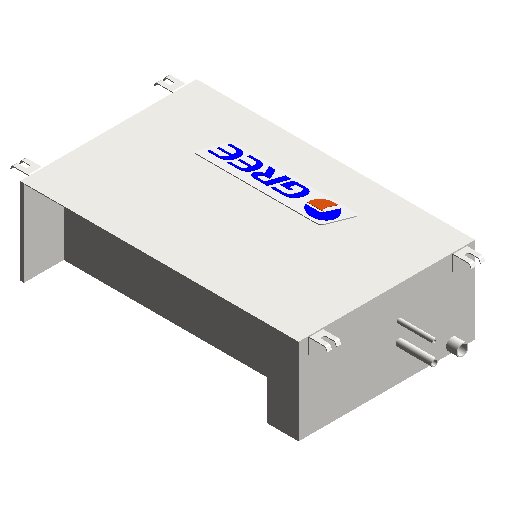

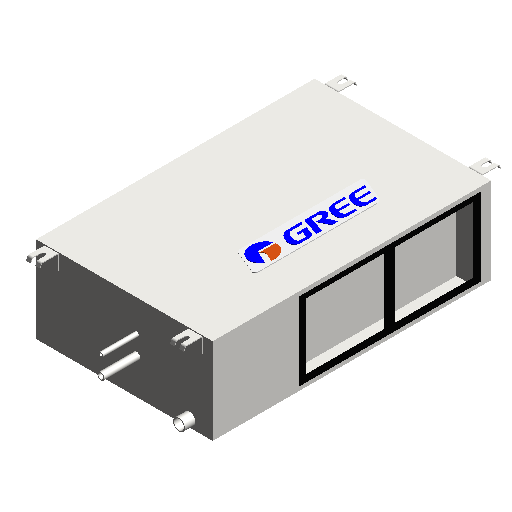

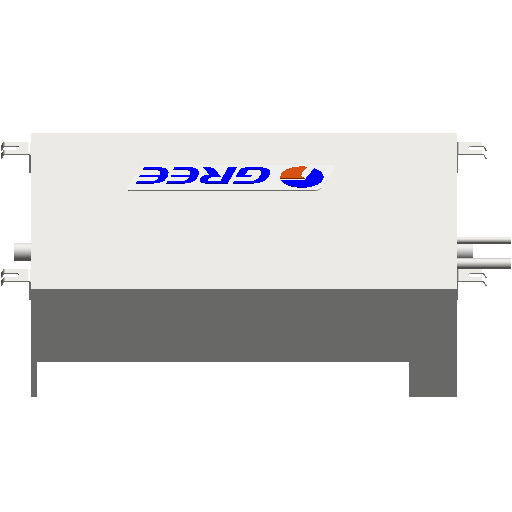

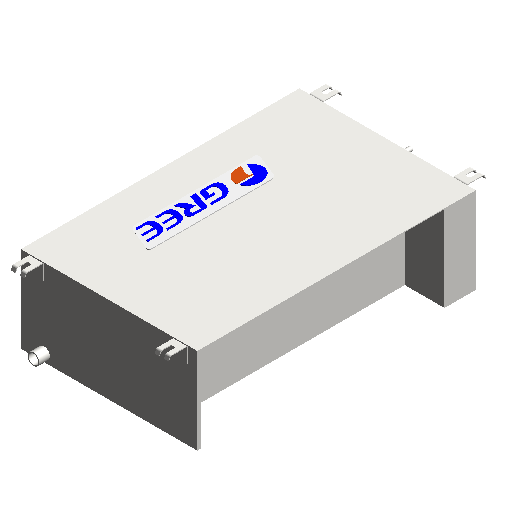

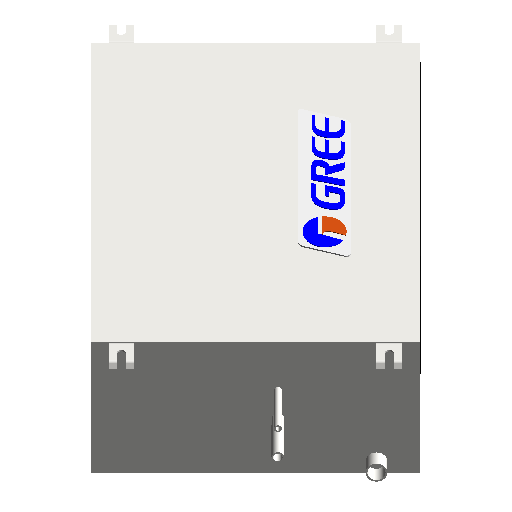

家用多联机-厨享风管式室内机 GMV-NHDR(25~36)PLSC1

浏览量 563
下载量 339
收藏量 4
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-NHDR25PLS/C1

  • 尺寸标注
    • Z 59mm
    • O 11mm
    • U 91mm
    • M 0mm
    • C（宽） 710mm
    • Y+ 11.35mm
    • E（高） 220mm
    • B 367mm
    • N 30mm
    • R 91mm
    • I 197mm
    • K 220mm
    • 气管直径 9.52mm
    • P+ 30mm
    • Y 0mm
    • D（深） 450mm
    • 排水管直径 25mm
    • T 27mm
    • S 90mm
    • Q 2mm
    • W 20mm
    • L 47mm
    • 液管直径 6.35mm
    • DQ 4.06075173486897E-12mm
    • Q+ 14.52mm
    • A 760mm
    • H 427mm
    • P 39.0000000000003mm
    • V 48mm
    • F 759mm
    • G 474mm
    • J 620mm
    • I+ 164mm
    • X 194mm
  • 机械
    • 机外静压 15/15~40Pa
    • 制热量 2.8kw
    • 噪音（H/L） 42/33dB(A)
    • 循环风量（H/L） 550/450m³/h
    • 制冷量 2.5kw
    • 净重 20.5kg
  • 标识数据
    • 成本 ---
    • 注释记号 ---
    • 类型注释 ---
    • 部件代码 ---
    • 制造商 珠海格力电器股份有限公司
    • URL ---
    • 型号 ---
    • 说明 ---
    • 类型图像 ---
  • 材质和装饰
    • 挡板 ---
    • 外壳 ---
  • 电气
    • 电源 220V~50Hz
    • 推荐电源线 1mm²x3根
    • 辅助电加热输入功率 -
    • 整机输入功率 0.045kw
  • 文字
    • 连接方式 喇叭口连接
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
