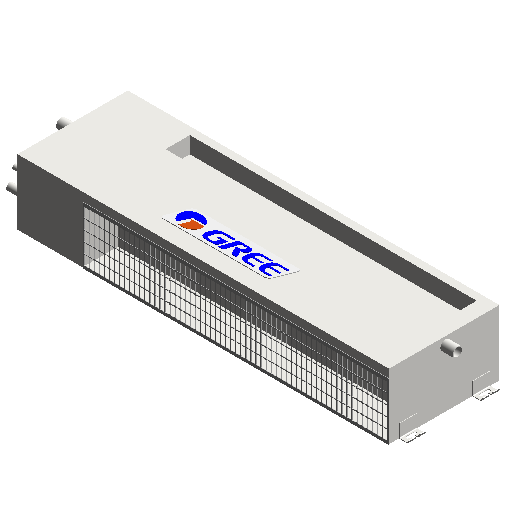

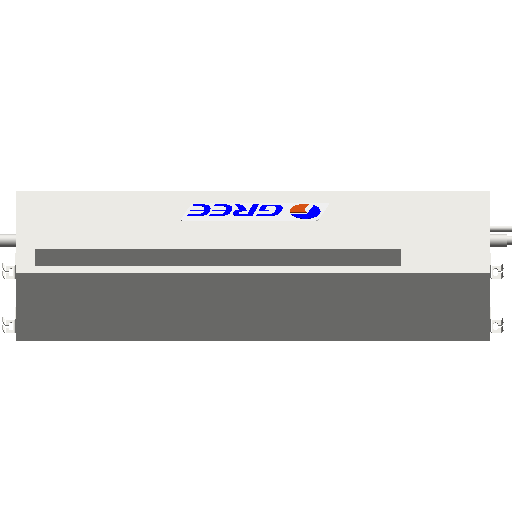

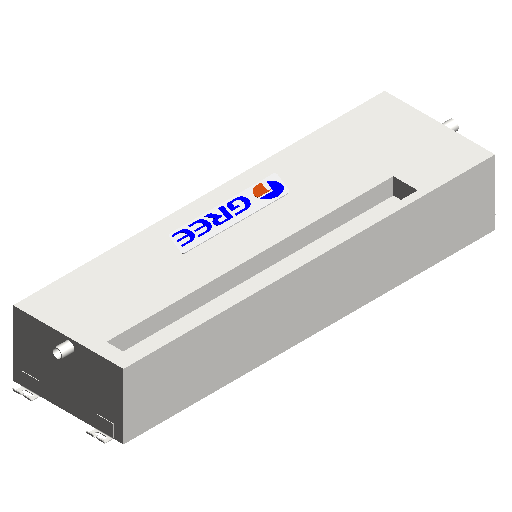

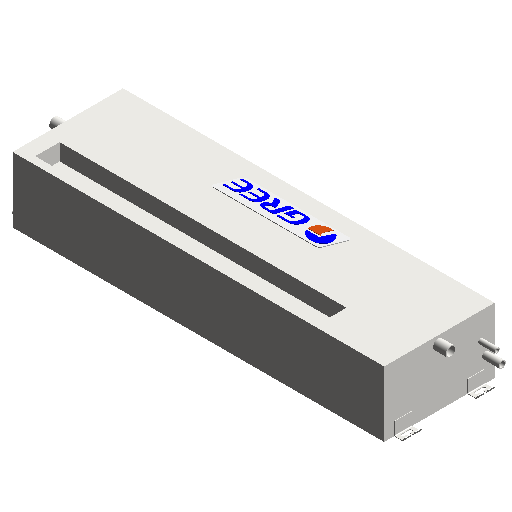

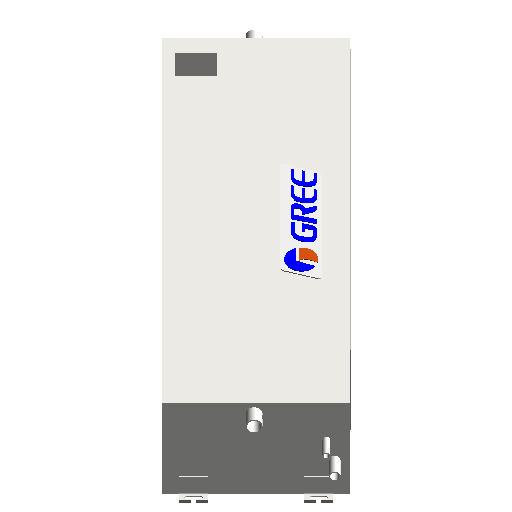

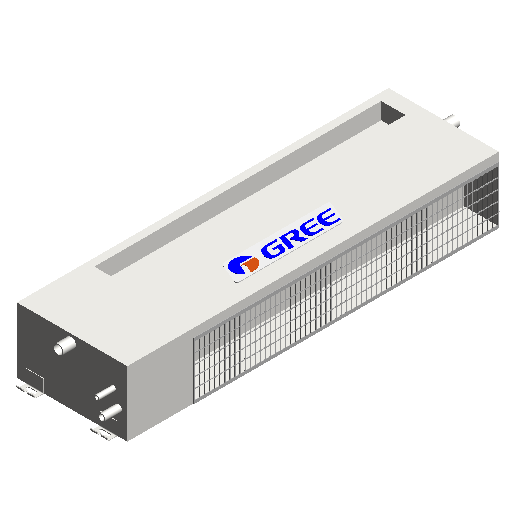

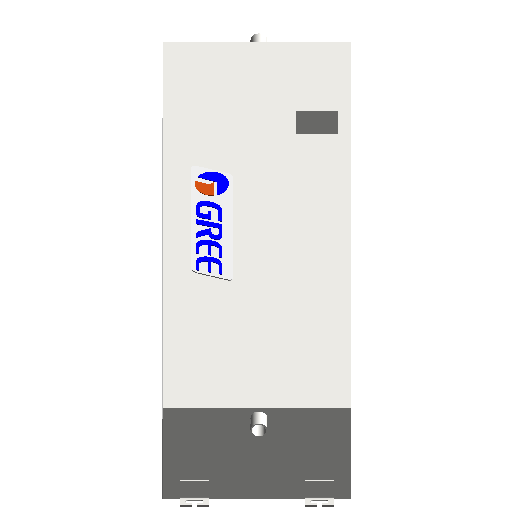

家用多联机-格力寐享风管式室内机 GMV-NHR(40~56)PLSG1

浏览量 549
下载量 465
收藏量 3
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-NHR40PLS/G1

  • 尺寸标注
    • I1 1.00000000000005mm
    • 液管+ 11.35mm
    • QY 50mm
    • H1 23mm
    • A 220mm
    • I 915mm
    • 气管直径 12.7mm
    • P 44mm
    • E 196mm
    • GH 50mm
    • 液管直径 6.35mm
    • 排水管直径 25mm
    • J 168mm
    • 气管+ 17.7mm
    • 排水管+ 30mm
    • Q 55mm
    • PP 38mm
    • J1 25mm
    • Y 15mm
    • H 73mm
    • O 74mm
    • D 331mm
    • IJ 103.963126155763mm
    • X 27mm
    • B 1140mm
    • C 1114mm
    • G1 45mm
    • G 860mm
    • Z 127mm
  • 机械
    • 制冷量 4kw
    • 机外静压 0Pa
    • 净重 22kg
    • 循环风量（H/M/L） 720/600/300m³/h
    • 噪音（H/M/L） 35/30/27dB(A)
    • 制热量 4.5kw
  • 标识数据
    • 部件代码 ---
    • 型号 ---
    • 类型注释 ---
    • 注释记号 ---
    • 成本 ---
    • 类型图像 ---
    • 制造商 珠海格力电器股份有限公司
    • URL ---
    • 说明 ---
  • 电气
    • 辅助电加热输入功率 1.2kw
    • 制冷输入功率 0.05kw
    • 电源 220V~50Hz
    • 推荐电源线 1.5mm²X3根
    • 制热输入功率 0.045kw
  • 材质和装饰
    • 壳体 ---
  • 文字
    • 连接方式 喇叭口连接
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-10-21
构件有问题？点我反馈
构件品牌 格力
