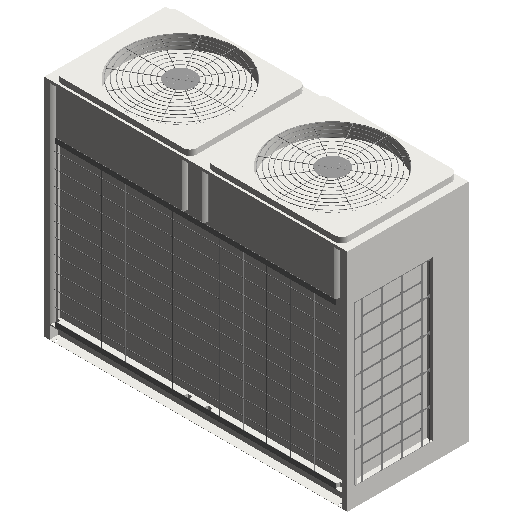

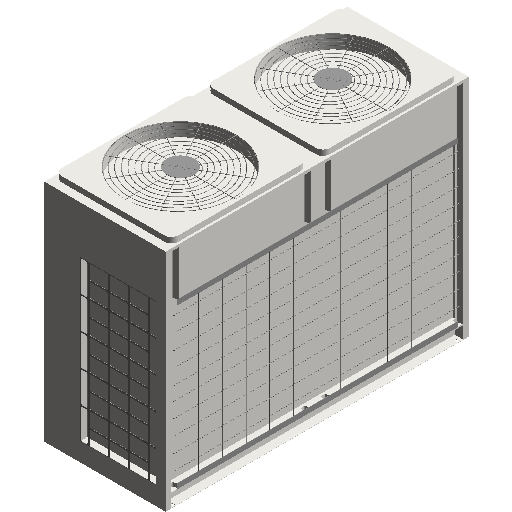

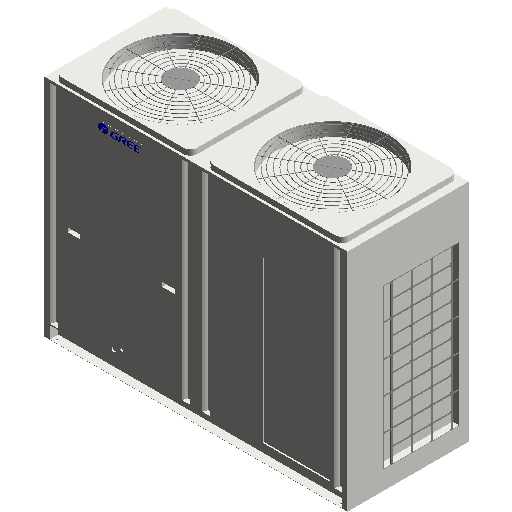

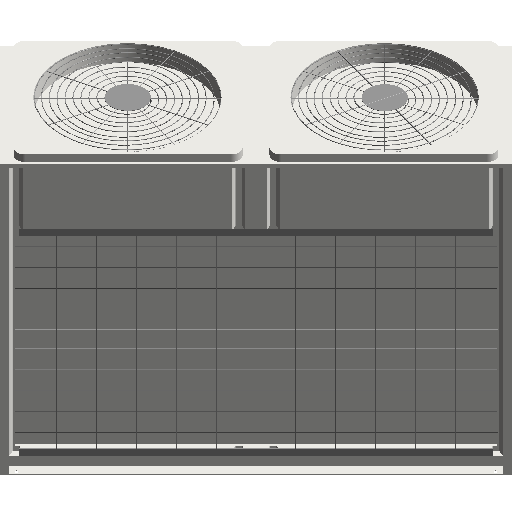

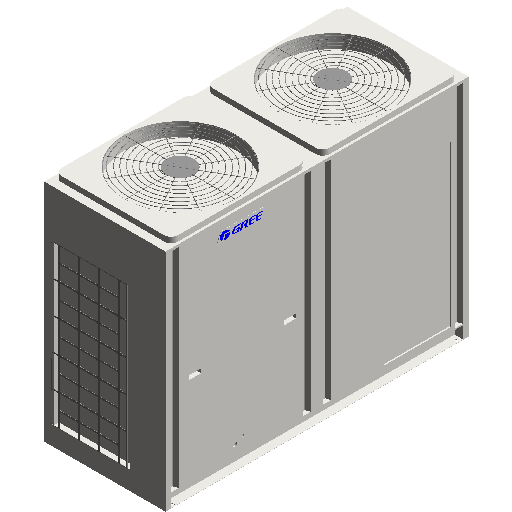

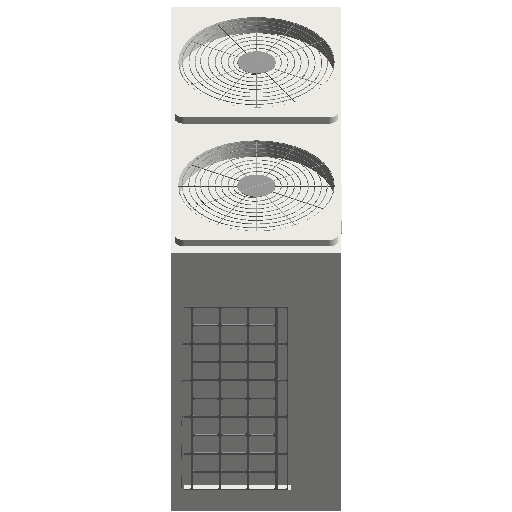

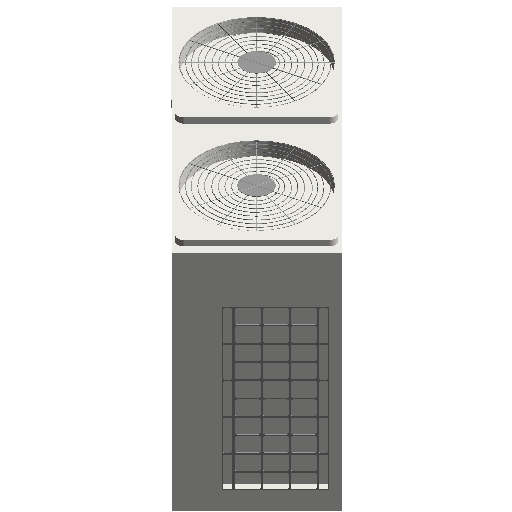

商用多联机-EM系列直流变频多联空调机组-室外机 GMV-（785-900）WA

浏览量 2464
下载量 5661
收藏量 46
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-785W/A

  • 尺寸标注
    • 定位孔外边距离 2075mm
    • 镂空底边宽 2190mm
    • 左边提手右边到中心线距离 841mm
    • 前视图回风口高 1165mm
    • 定位孔中心距离（深边） 844mm
    • 凸台高 40mm
    • 右视图回风口右边到中心线距离 310mm
    • 提手下边到底边距离 741mm
    • 前视图回风口宽 488mm
    • 右视图回风口高 1155mm
    • 右视图回风口下边到底边距离 135mm
    • 定位孔内边距离 2045mm
    • 左视图回风口宽 552.5mm
    • 安装定位孔底边镂空宽度 62mm
    • 定位孔内边圆弧中心距（深边） 837mm
    • 镂空底边深 745mm
    • 气管距中心线距离 597mm
    • 高 1675mm
    • 左视图回风口上边到底边距离 1290mm
    • 提手上边到底边距离 772mm
    • 前视图回风口上边距底边距离 1290mm
    • 右视图回风口宽 620mm
    • 气管距底边距离 171mm
    • 深 880mm
    • 左视图回风口高 1155mm
    • 前视图回风口右边距中心线距离 971.5mm
    • 液管直径 20mm
    • 出风口下边到底边距离 129mm
    • 前视图回风口左边距中心线距离 483.5mm
    • 左视图回风口左边到中心线距离 372.5mm
    • 左视图回风口下边到底边距离 135mm
    • 前视图回风口下边距底边距离 125mm
    • 排风口中心距 1106mm
    • 定位孔中心距离（宽边） 2000mm
    • 镂空高度 92mm
    • 右视图回风口左边到中心线距离 310mm
    • 左视图回风口右边到中心线距离 180mm
    • 液管距底边距离 197mm
    • 右视图回风口上边到底边距离 1290mm
    • 安装定位孔底边厚度 2mm
    • 液管距中心线距离 538mm
    • 宽 2200mm
    • 左边提手左边到中心线距离 932mm
    • 出风口上边到底边距离 1287mm
    • 右边提手左边到中心线距离 243mm
    • 出风口宽 2073mm
    • 定位孔外边圆弧中心距（深边） 851mm
    • 气管直径 32mm
    • 安装定位孔底边镂空长度 2121mm
    • 排风口直径 810mm
  • 文字
    • 净重 557kg
    • 设备类别 多联机
    • 国标编码 14-03.50
  • 标识数据
    • 类型图像 ---
    • 型号 ---
    • 注释记号 ---
    • 成本 ---
    • 部件代码 ---
    • 制造商 ---
    • 类型注释 ---
    • 说明 ---
    • URL ---
  • 机械
    • 机外静压 0/30Pa
    • 制热量 87.5kW
    • 制冷量 78.5kW
  • 电气工程
    • 电压 380V
    • 功率因数 0.85
  • 电气
    • 配电功率 32kW
    • 电源 380V 3N ~50Hz
  • 材质和装饰
    • 热镀锌板 ---
  • 机械 - 流量
    • 风量 26000
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
