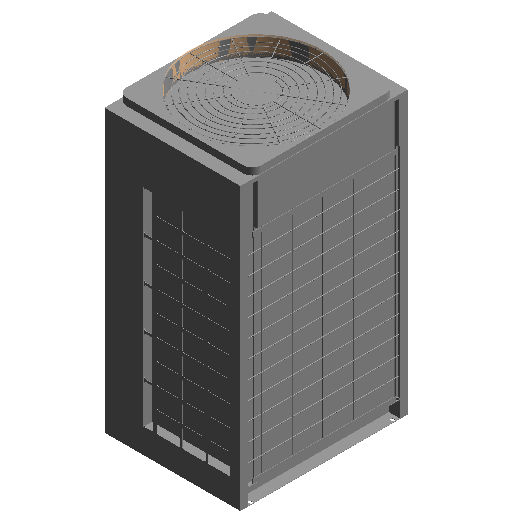

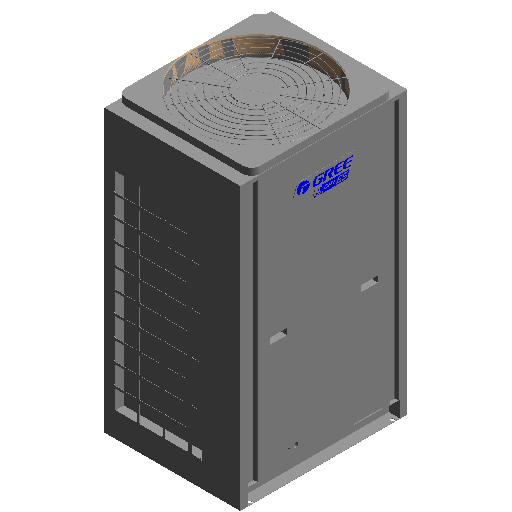

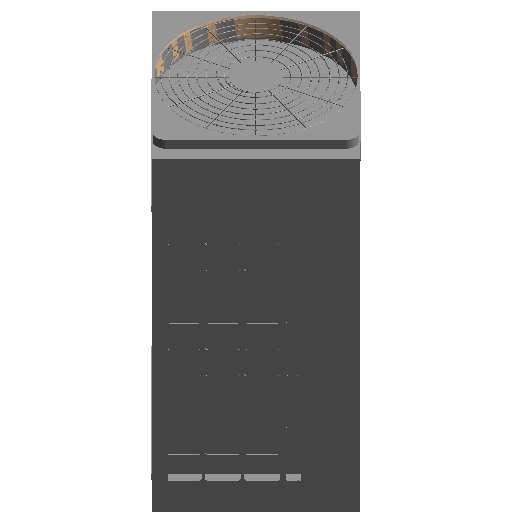

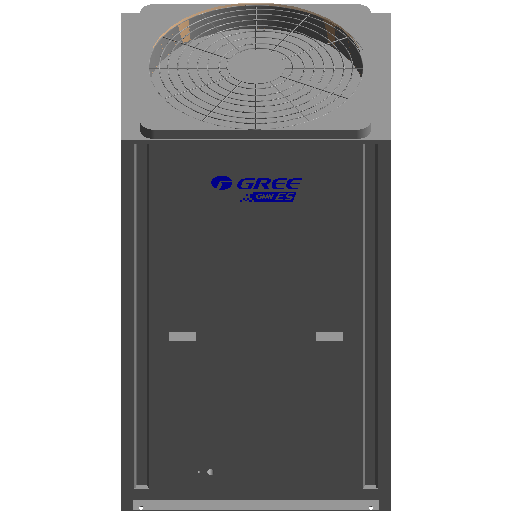

商用多联机-ES系列直流变频多联空调机组-室外机 GMV-（250-350）WA1

浏览量 570
下载量 1033
收藏量 11
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-250W/A

  • 尺寸标注
    • 液管直径 10mm
    • 定位孔内边距离 777mm
    • 镂空底边宽 910mm
    • 左视图回风口高 1155mm
    • 定位孔中心距离（宽边） 792mm
    • 右视图回风口下边到底边距离 135mm
    • 液管距底边距离 163mm
    • 出风口下边到底边距离 100mm
    • 右视图回风口左边到中心线距离 163mm
    • 右视图回风口上边到底边距离 1290mm
    • 定位孔中心距离（深边） 729mm
    • 左视图回风口右边到中心线距离 163mm
    • 安装定位孔底边厚度 2mm
    • 定位孔外边圆弧中心距（深边） 736mm
    • 镂空底边深 630mm
    • 电气孔右边到机组右边距离 139mm
    • 高 1605mm
    • 宽 930mm
    • 液管距中心线距离 196mm
    • 右视图回风口右边到中心线距离 320mm
    • 电气孔上边到底边距离 207mm
    • 电气孔下边到底边距离 98mm
    • 左视图回风口左边到中心线距离 320mm
    • 出风口上边到底边距离 1315mm
    • 出风口宽 846mm
    • 左视图回风口宽 483mm
    • 左视图回风口上边到底边距离 1290mm
    • 定位孔内边圆弧中心距（深边） 722mm
    • 镂空高度 92mm
    • 电气孔宽 204mm
    • 右视图回风口宽 483mm
    • 左视图回风口下边到底边距离 135mm
    • 深 756mm
    • 气管距底边距离 163mm
    • 定位孔外边距离 807mm
    • 排风口直径 740mm
    • 右视图回风口高 1155mm
    • 安装定位孔底边镂空长度 847mm
    • 气管距中心线距离 156mm
    • 安装定位孔底边镂空宽度 62mm
    • 气管直径 25mm
  • 标识数据
    • 注释记号 ---
    • 说明 ---
    • 部件代码 ---
    • 成本 ---
    • 型号 ---
    • 类型图像 ---
    • 类型注释 ---
    • URL ---
    • 制造商 ---
  • 机械
    • 制冷量(kW) 25
    • 机外静压(Pa) 0/82
    • 制热量(kW) 28
  • 电气工程
    • 电压 380V
    • 功率因数 0.85
  • 电气
    • 配电功率(kW) 8.8
    • 电源 380V 3N~50Hz
  • 文字
    • 设备类别 多联机
    • 净重(kg) 215
    • 国标编码 14-03.50
  • 材质和装饰
    • 热镀锌板 ---
    • 材质 多联机材质
  • 机械 - 流量
    • 风量(m³/h) 11400
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
