商用多联机-ES系列直流变频多联空调机组-室外机 GMV-（504-615）WA1

浏览量 825
下载量 1843
收藏量 14
立即下载 收藏

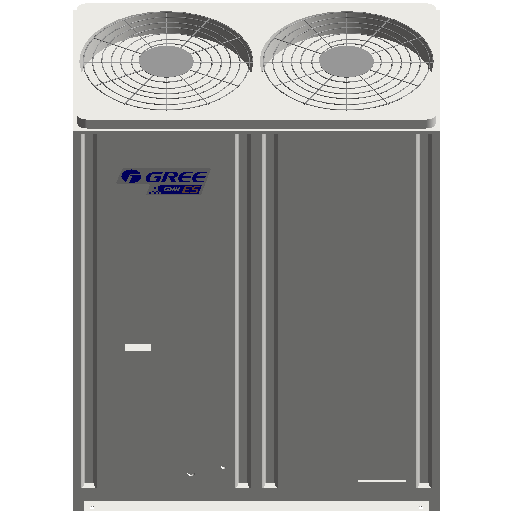

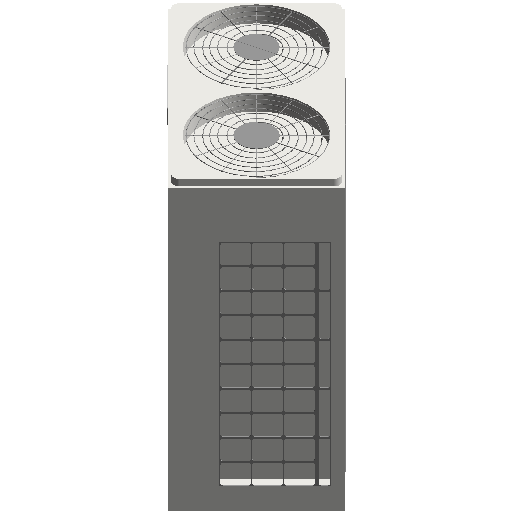

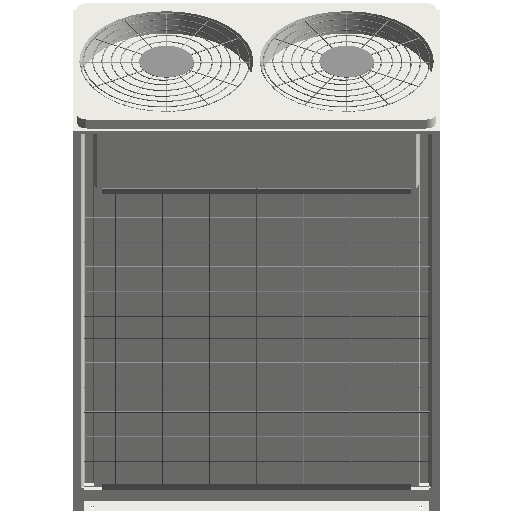

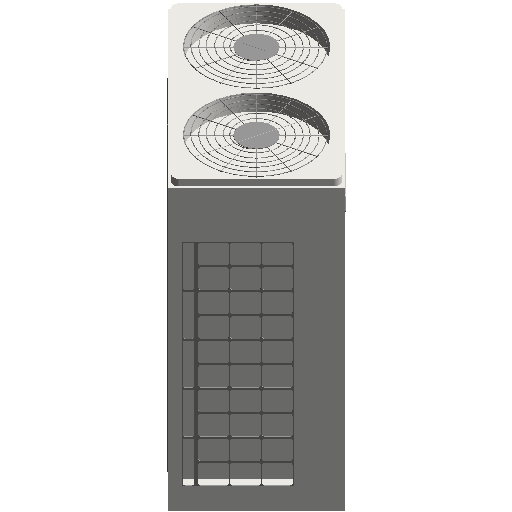

  • 缩略图

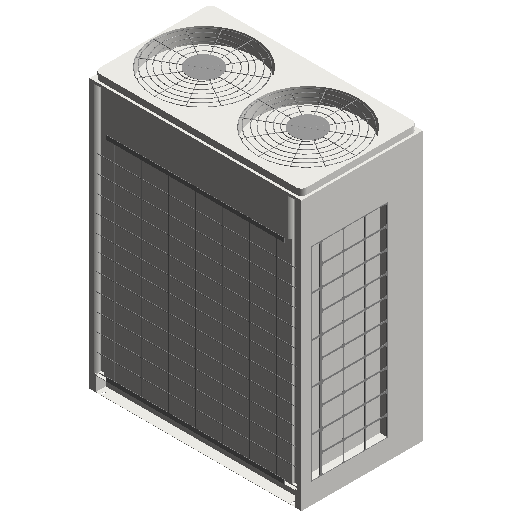

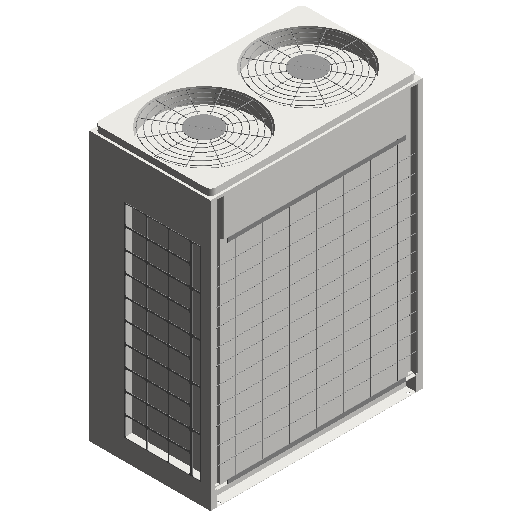

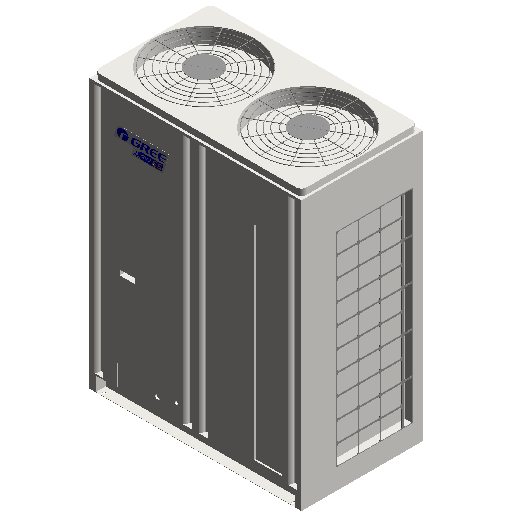

  • 3D
规格

GMV-504W/A

  • 尺寸标注
    • 液管直径 18mm
    • 宽 1340mm
    • 镂空底边宽 1323mm
    • 排风口直径 636mm
    • 前视图回风口高 1290mm
    • 定位孔内边距离 1185mm
    • 右视图回风口右边到中心线距离 320mm
    • 液管距底边距离 197mm
    • 前视图回风口宽 176mm
    • 右视图回风口高 1288mm
    • 右视图回风口下边到底边距离 130mm
    • 定位孔外边距离 1215mm
    • 左视图回风口左边到中心线距离 320mm
    • 安装定位孔底边镂空长度 1260mm
    • 定位孔中心距离（宽边） 1200mm
    • 镂空底边深 635mm
    • 电气孔宽 206mm
    • 高 1740mm
    • 左视图回风口下边到底边距离 130mm
    • 液管距中心线距离 120mm
    • 前视图回风口上边距底边距离 1420mm
    • 右视图回风口宽 483mm
    • 电气孔上边到底边距离 229mm
    • 电气孔下边到底边距离 96mm
    • 排风口中心距 658mm
    • 前视图回风口右边距中心线距离 547mm
    • 出风口下边到底边距离 95mm
    • 前视图回风口左边距中心线距离 371mm
    • 左视图回风口高 1288mm
    • 左视图回风口右边到中心线距离 163mm
    • 前视图回风口下边距底边距离 130mm
    • 定位孔中心距离（深边） 729mm
    • 镂空高度 92mm
    • 电气孔左边到机组左边距离 172mm
    • 右视图回风口左边到中心线距离 163mm
    • 左视图回风口宽 483mm
    • 深 765mm
    • 右视图回风口上边到底边距离 1418mm
    • 安装定位孔底边镂空宽度 62mm
    • 气管距底边距离 171mm
    • 左视图回风口上边到底边距离 1418mm
    • 出风口上边到底边距离 1444mm
    • 出风口宽 1260mm
    • 安装定位孔底边厚度 2mm
    • 定位孔内边圆弧中心距（深边） 722mm
    • 气管距中心线距离 239mm
    • 定位孔外边圆弧中心距（深边） 736mm
    • 气管直径 30mm
  • 标识数据
    • 类型图像 ---
    • 注释记号 ---
    • 制造商 ---
    • 型号 ---
    • 成本 ---
    • 类型注释 ---
    • URL ---
    • 部件代码 ---
    • 说明 ---
  • 机械
    • 制热量(kW) 56.5
    • 制冷量(kW) 50.4
    • 机外静压(Pa) 0/82
  • 电气工程
    • 电压 380V
    • 功率因数 0.85
  • 电气
    • 配电功率(kW) 25.0
    • 电源 380V 3N~50Hz
  • 文字
    • 净重(kg) 355
    • 设备类别 多联机
    • 国标编码 14-03.50
  • 材质和装饰
    • 热镀锌板 ---
    • 材质 多联机材质
  • 机械 - 流量
    • 风量(m³/h) 16000
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
