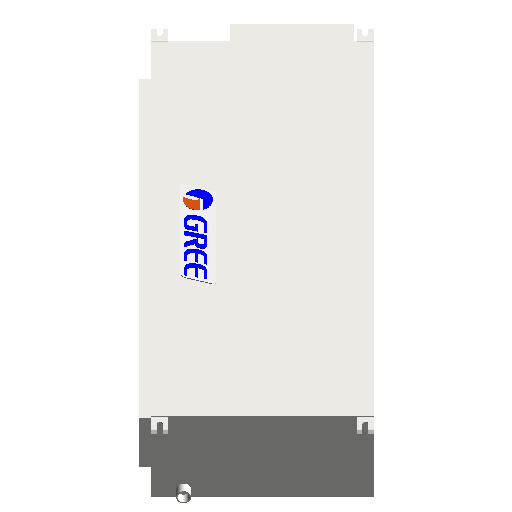

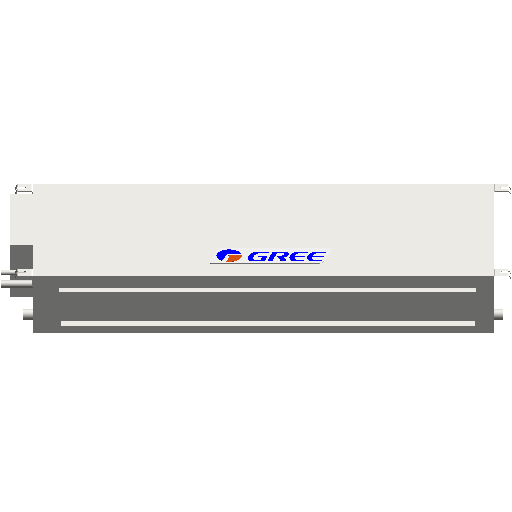

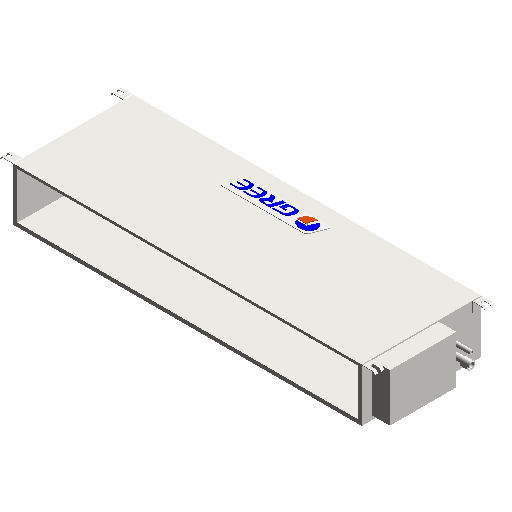

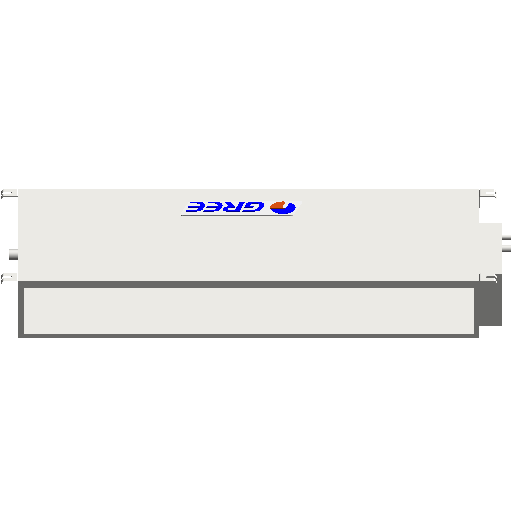

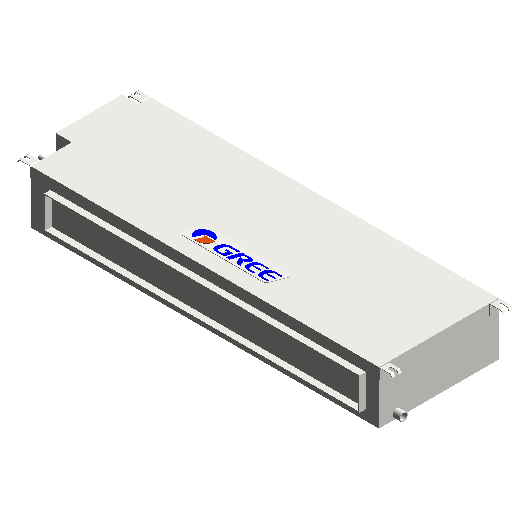

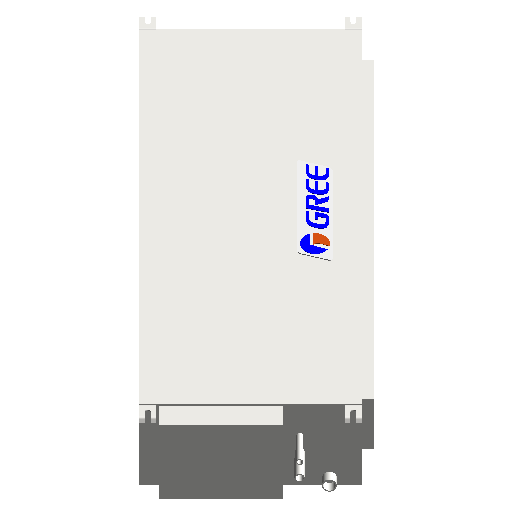

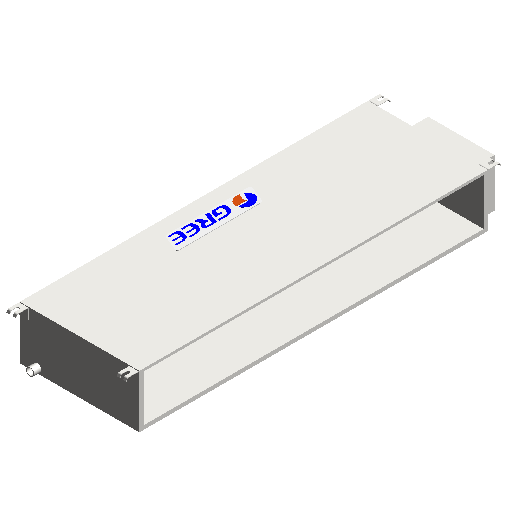

商用多联机-SC系列静音型风管式室内机 GMV-NR71PLSB

浏览量 1106
下载量 988
收藏量 9
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-NR71PLS/B

  • 机械
    • 机外静压 10/0~15pa
    • 循环风量（H/M/L） 1100/850/750m³/h
    • 噪音（H/M/L） 36/33/30dB(A)
    • 制热量 8kW
    • 制冷量 7.1kW
    • 净重 30.5kg
  • 标识数据
    • 类型注释 ---
    • 说明 ---
    • 类型图像 ---
    • 制造商 珠海格力电器股份有限公司
    • 部件代码 ---
    • URL ---
    • 成本 ---
    • 注释记号 ---
    • 型号 ---
  • 尺寸标注
    • Y+ 14.52mm
    • N 30mm
    • 气管直径 15.9mm
    • T 27mm
    • L 49.9999999999999mm
    • A 1360mm
    • Y 0mm
    • D 450mm
    • M 24mm
    • Q+ 20.9mm
    • G 474mm
    • J 1279mm
    • 液管直径 9.52mm
    • P 4mm
    • X 126mm
    • B 415mm
    • S 90mm
    • R 91mm
    • P+ 30mm
    • V 40mm
    • K 175mm
    • 排水管直径 25mm
    • C 1310mm
    • Q 10mm
    • F 1423mm
    • O 40mm
    • U 82mm
    • DQ 66mm
    • E 200mm
    • I 122mm
    • Z 66mm
    • H 1185mm
    • W 18.5mm
  • 材质和装饰
    • 外壳 ---
  • 电气
    • 辅助电加热输入功率 1.8kW
    • 推荐电源线 1.5mm²×3根
    • 整机输入功率(不带辅热) 0.12kW
    • 电源 220V~50 Hz
  • 文字
    • 连接方式 喇叭口连接
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
