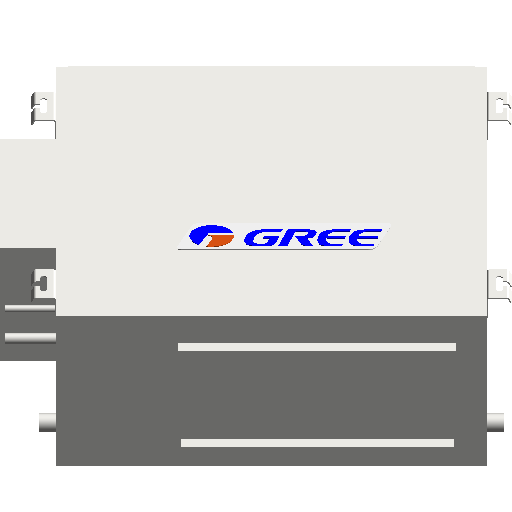

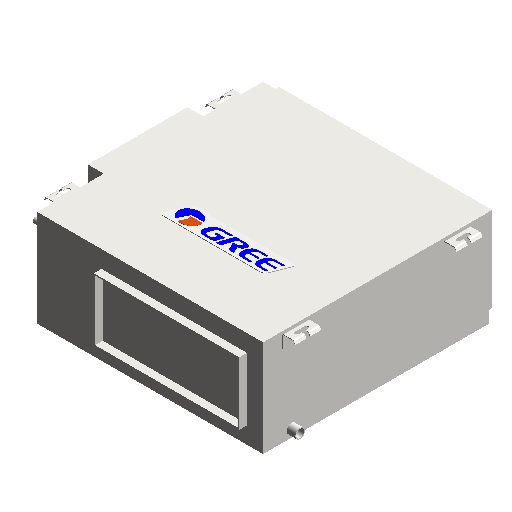

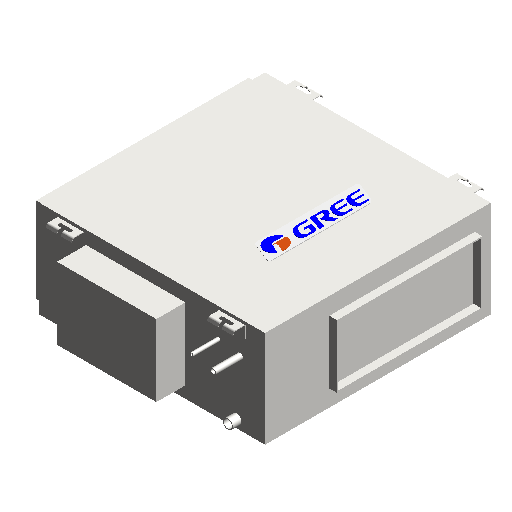

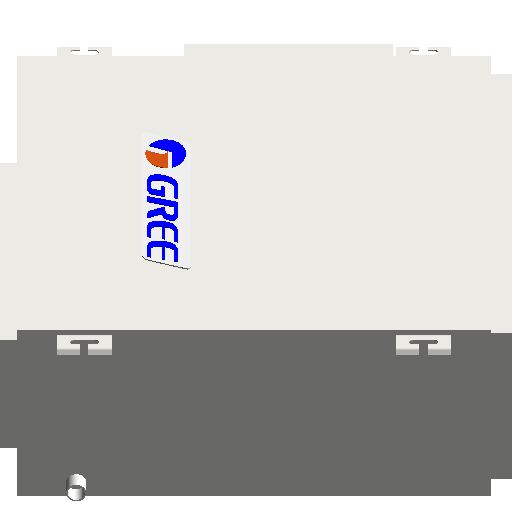

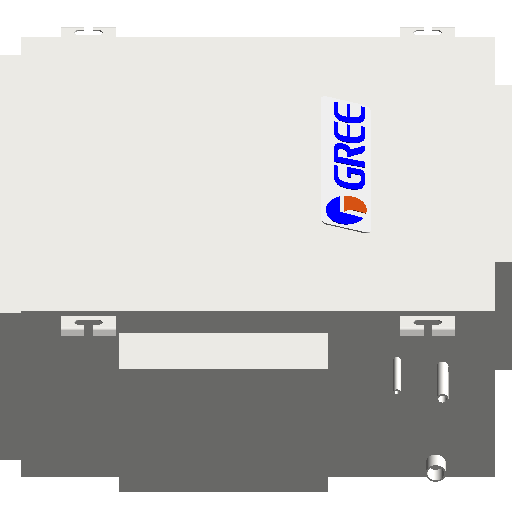

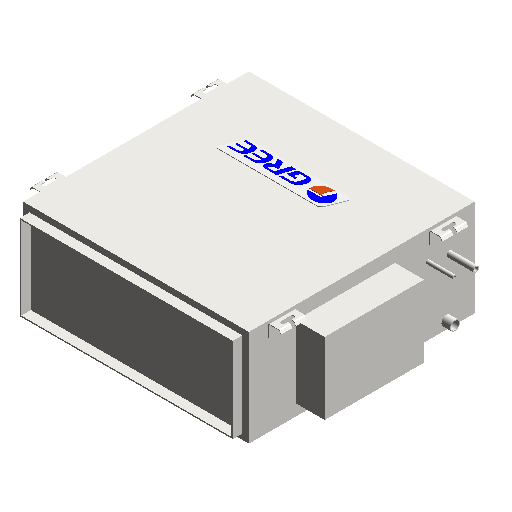

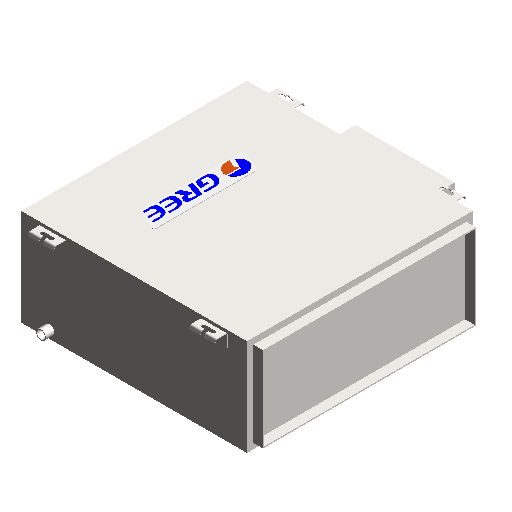

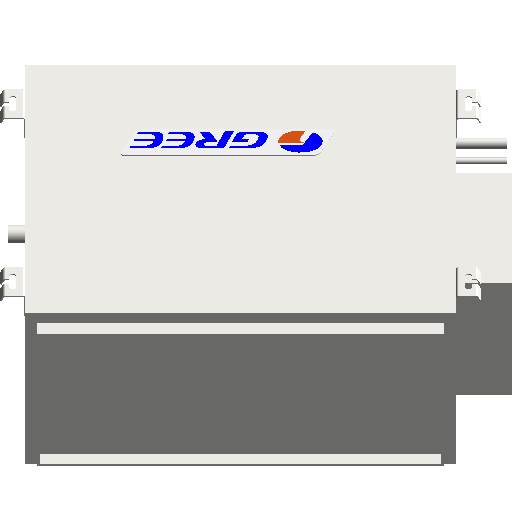

商用多联机-SDB系列高静压风管式室内机 GMV-ND(R)(22-50)PHSB

浏览量 835
下载量 795
收藏量 13
立即下载 收藏
  • 缩略图
  • 3D
规格

GMV-ND22PHS/B

  • 尺寸标注
    • Y+ 11.35mm
    • N 30mm
    • 气管直径 9.52mm
    • T 27mm
    • L 49.9999999999999mm
    • Y 67mm
    • C 830mm
    • M 24mm
    • Q+ 14.52mm
    • G(深) 700mm
    • J 660mm
    • 液管直径 6.35mm
    • P 4mm
    • X 78mm
    • A 740mm
    • S 90mm
    • R 82.9999999999999mm
    • P+ 30mm
    • V 12mm
    • K 264mm
    • 排水管直径 25mm
    • B 500mm
    • Q 19mm
    • F(宽) 700mm
    • O 53mm
    • U 199mm
    • D(高) 300mm
    • E 754mm
    • I 195mm
    • Z 88mm
    • H 451mm
    • W 25mm
  • 机械
    • 机外静压 60/0~150 pa
    • 循环风量（H/M/L） 550/480/400 m³/h
    • 噪音（H/M/L） 35/33/31 dB(A)
    • 制热量 2.5 kW
    • 制冷量 2.2 kW
    • 净重 32kg
  • 标识数据
    • URL ---
    • 类型图像 ---
    • 部件代码 ---
    • 注释记号 ---
    • 制造商 珠海格力电器股份有限公司
    • 成本 ---
    • 说明 ---
    • 型号 ---
    • 类型注释 ---
  • 材质和装饰
    • 外壳 ---
  • 电气
    • 辅助电加热输入功率 0.9kW
    • 推荐电源线 1.0mm²×3根
    • 整机输入功率（不带辅热） 0.085kW
    • 电源 220V~50 Hz
  • 文字
    • 连接方式 喇叭口连接
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
