商用多联机-SDW系列高效双热源室内机 GMV-NDWR(22-50)PA

浏览量 348
下载量 254
收藏量 2
立即下载 收藏
  • 缩略图

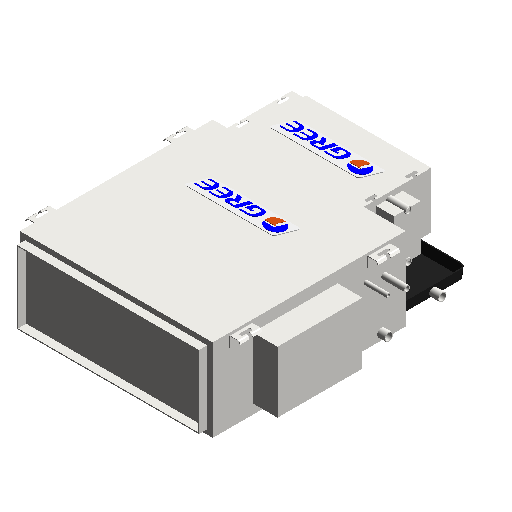

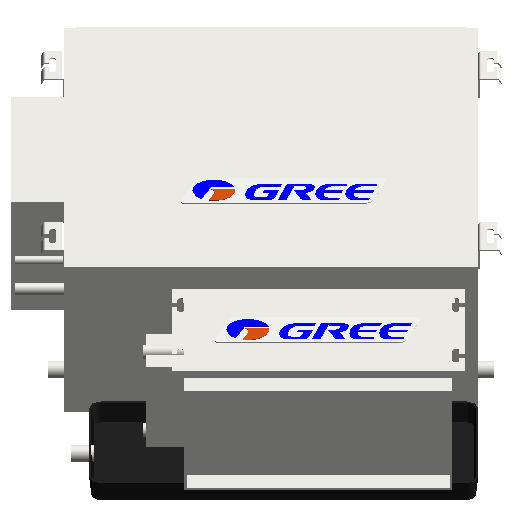

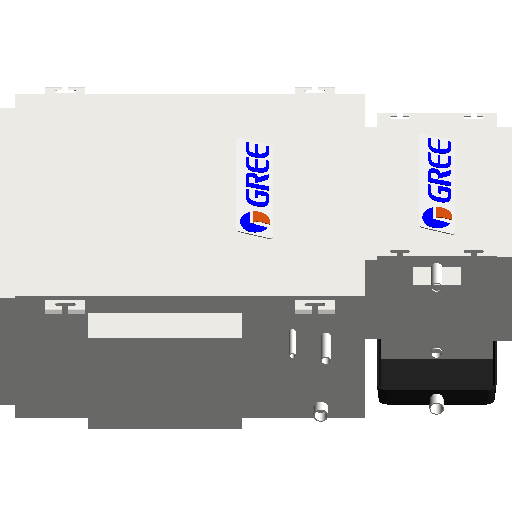

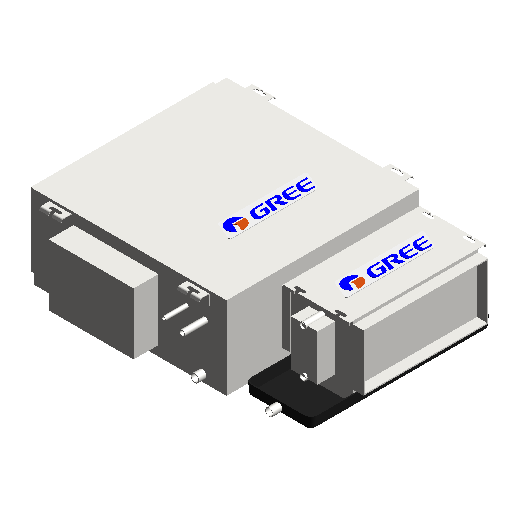

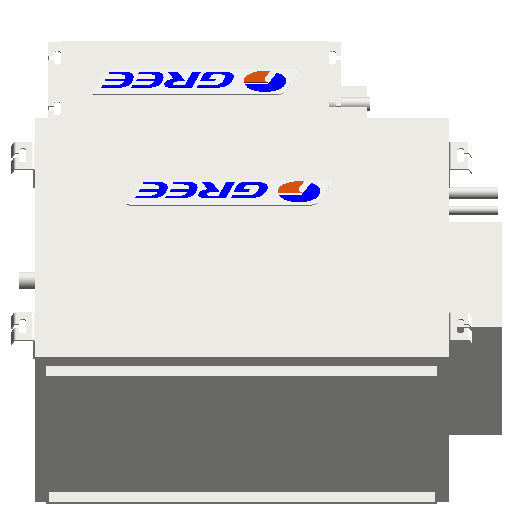

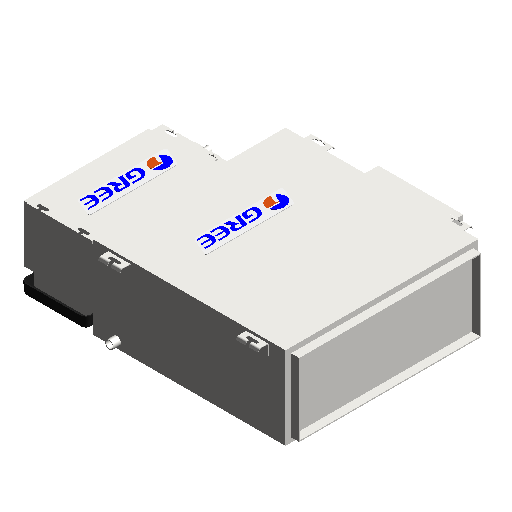

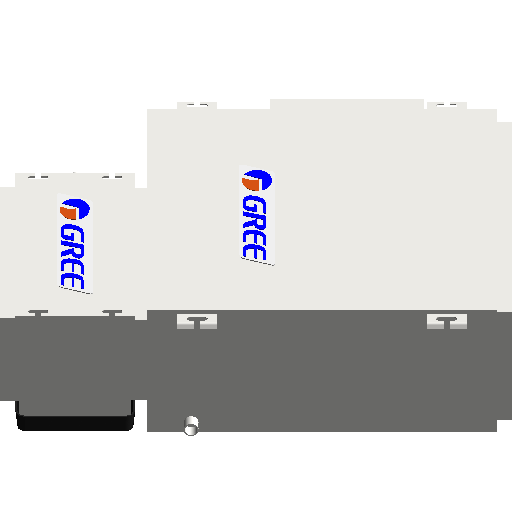

  • 3D
规格

GMV-NDW22P/A

  • 其他
    • C+ 38mm
    • P* 29mm
    • Q+ 20.9mm
    • T 27mm
    • 吊装孔宽 14.9999999999998mm
    • Y+ 14.52mm
    • O 53mm
    • 进出水+ 24mm
    • 吊装孔2 5.99999999999667mm
    • P 4mm
    • Q 19mm
    • K+ 40mm
    • C左 140mm
    • P+ 30mm
    • P++ 31mm
  • 尺寸标注
    • X 78mm
    • J- 754mm
    • 盘管深 290mm
    • K 460mm
    • V 12mm
    • C 465mm
    • N 263.999999999995mm
    • B 500mm
    • I（盘管高） 270mm
    • M 660mm
    • W 25mm
    • SDW进出水直径DN 20mm
    • F（盘管宽） 658mm
    • A 740mm
    • SDW液管直径 6.35mm
    • G（主体宽） 700mm
    • W2 12mm
    • H（主体高） 300.000000000002mm
    • SDW气管直径 9.52mm
    • D 148mm
    • J 1024mm
    • Z 88mm
    • G+（主体深） 700mm
    • U 199mm
    • SDW排水管直径 25mm
    • L 205mm
    • SDB液管直径 9.52mm
    • Y 67mm
    • E 830mm
    • S 90mm
    • SDB气管直径 15.9mm
    • R 82.9999999999999mm
    • SDB排水管直径 25mm
  • 材质和装饰
    • 接水盘 ---
    • 外壳 ---
  • 标识数据
    • 类型图像 ---
    • 成本 ---
    • 部件代码 ---
    • 说明 ---
    • 注释记号 ---
    • 制造商 珠海格力电器股份有限公司
    • 型号 ---
    • URL ---
    • 类型注释 ---
  • 机械
    • 机外静压 30/0~60 pa
    • 水流量 0.35 m³/h
    • 噪音（H/M/L） 36/33/30 dB(A)
    • 制冷量 2.2 kW
    • 盘管制热量 4.2kW
    • 热泵制热量 2.5 kW
    • 循环风量（H/M/L） 550/480/400 m³/h
    • 净重（主体/盘管） 32/9kg
  • 文字
    • 进出水管连接方式 螺纹连接
    • 气管液管连接方式 喇叭口连接
  • 电气
    • 风机电机输入功率 60W
    • 电源 220V~50 Hz
    • 推荐电源线 1.0mm²×3根
分类 暖通-空气调节设备-多联式空调机组
模型格式 rfa
适配软件 Revit
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
