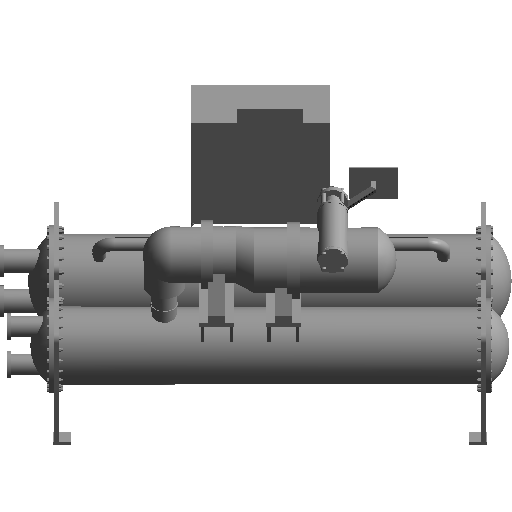

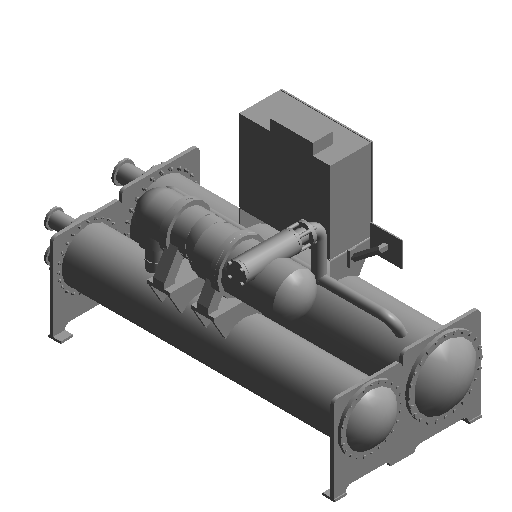

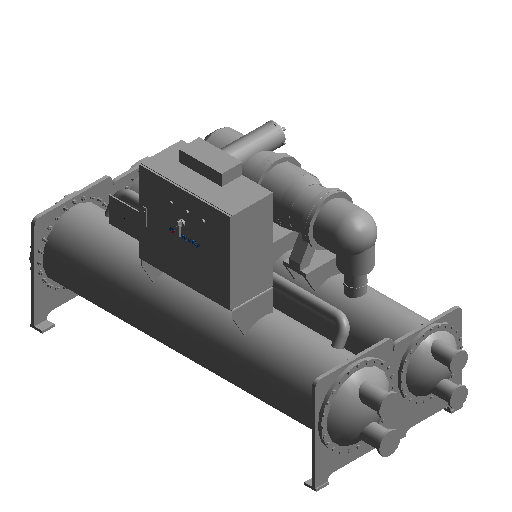

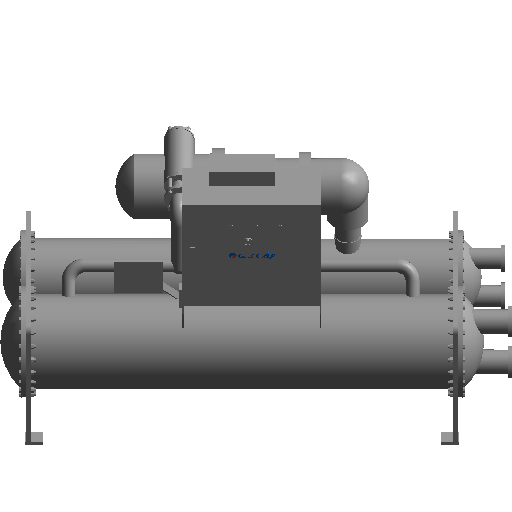

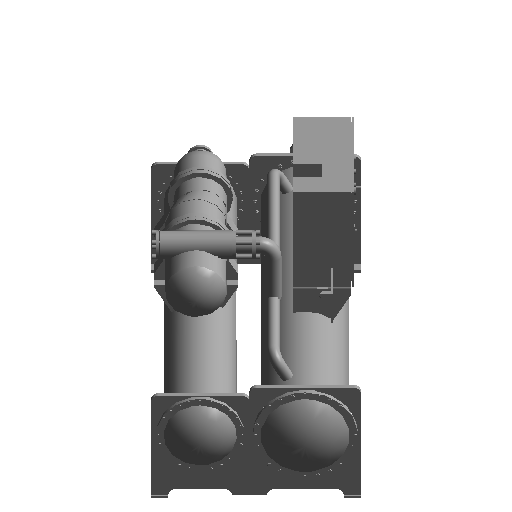

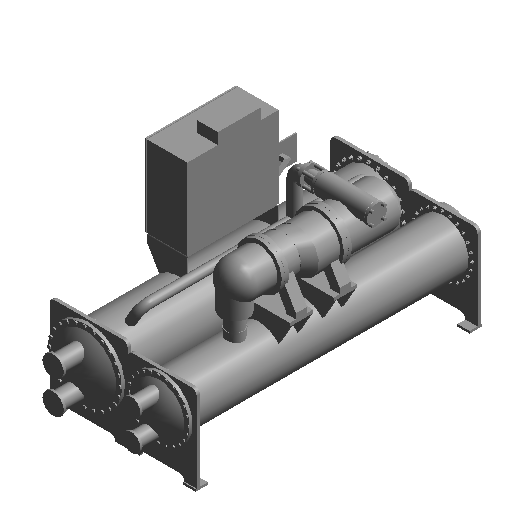

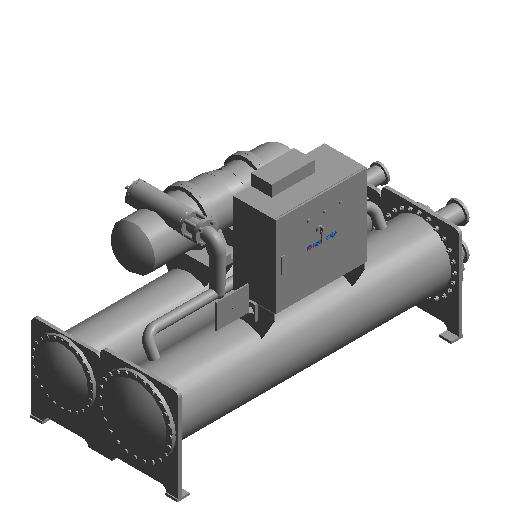

规格
默认
- 尺寸标注
- 盖与支架板缝隙 3.5mm
- 压缩机法兰34半径 250mm
- 压缩机底座宽 230mm
- 压缩机L5 508.8mm
- 压缩机横向连接管左侧长度 718.4mm
- 蒸发器水口间距 300mm
- 压缩机上连接管挡板厚度 33mm
- 压缩机底座厚 32mm
- 底板厚 22mm
- 蒸发器支架板宽度 680mm
- 底板宽 120mm
- 底板深 120mm
- 压缩机L0 45mm
- 压缩机H3 134.4mm
- 压缩机上连接管螺栓直径 30mm
- 压缩机H1 60.4mm
- 冷凝器罐体盖半径 365mm
- 压缩机法兰2厚度 40.8mm
- 电控箱接线块深 203.5mm
- 压缩机与水口距离定位 1064.5mm
- 压缩机上连接管定位Y 190mm
- 压缩机与蒸发器连接管半径 84mm
- 压缩机上连接管螺栓定位尺寸 118.8mm
- 冷凝器水口间距 320mm
- 电控箱接线块与电控箱右边线距离 300.5mm
- 压缩机底座右侧深定位 318mm
- 压缩机定位高度 923mm
- 冷凝器螺栓头厚度 12.5mm
- 电控箱高 910mm
- 水口长度 350mm
- 压缩机支架腿深 100mm
- 压缩机尾俯视偏移 30mm
- 蒸发器螺栓头厚度 10mm
- 支架板厚度 32mm
- 压缩机L4 213.9mm
- 压缩机底座1定位 180.8mm
- 电控箱接线块高 110mm
- 蒸发器螺栓定位半径 290mm
- 蒸发器进水口高度 400mm
- 蒸发器螺丝直径 16mm
- 蒸发器水口与支架板左侧边距 340mm
- 压缩机竖直连接管弯头半径 101mm
- 蒸发器罐体盖半径 307.5mm
- 冷凝器罐体半径 308mm
- 压缩机支架板厚度 22mm
- 蒸发器水口外径 140mm
- 压缩机法兰23前侧半径 187.5mm
- 压缩机L6 120mm
- 蒸发器支架板高度 862mm
- 压缩机上连接管长度 553mm
- 电控箱接线块宽 426mm
- 冷凝器螺栓定位半径 345mm
- 冷凝器六角螺栓边距 30mm
- 电控箱门厚度 15mm
- 压缩机竖直连接管直径 114mm
- 压缩机竖直连接管高度 441mm
- 冷凝器螺帽厚度 18mm
- 压缩机横向连接管右侧长度 1517.3mm
- 压缩机上连接管定位X 215mm
- 冷凝器螺丝直径 20mm
- 压缩机法兰5厚度 10mm
- 压缩机L2 150.3mm
- 蒸发器水口法兰直径 180mm
- 冷凝器支架板实体高度 859mm
- 蒸发器盖厚度 30mm
- 冷凝器水口法兰厚度 22mm
- 蒸发器罐体半径 254mm
- 压缩机上连接管挡板与堵头间距 108.5mm
- 压缩机支架腿高 52mm
- 电控箱深 420mm
- 压缩机支架板边距 10mm
- 压缩机上连接管堵头厚度 25mm
- 冷凝器螺丝外伸长度 14.5mm
- 压缩机法兰12半径 225.5mm
- 罐体长度 2800mm
- 压缩机底座2定位 43.2mm
- 蒸发器螺帽厚度 15mm
- 横向与竖向连接管夹角 150°
- 压缩机与竖直连接管间距 504.4mm
- 冷凝器水口法兰直径 210mm
- 压缩机支架腿宽 110mm
- 冷凝器螺栓个数 24
- 压缩机法兰5半径 90mm
- 压缩机上连接管螺栓外伸长度 24mm
- 冷凝器水口与支架板左侧边距 385mm
- 压缩机D1 269mm
- 压缩机法兰4厚度 35mm
- 蒸发器螺栓外伸长度 10mm
- 冷凝器盖厚度 32mm
- 压缩机底座深 576mm
- 压缩机横向连接管直径 89mm
- 压缩机上连接管直径 200mm
- 支架板与底板缝隙 10mm
- 压缩机L1 195mm
- 压缩机圆头半径 185mm
- 蒸发器水口与支架板间距 305mm
- 蒸发器水口法兰厚度 22mm
- 冷凝器总长 3320mm
- 压缩机L3 118.8mm
- 冷凝器支架板宽度 770mm
- 蒸发器总长 3260mm
- 冷凝器进水口高度 390mm
- 压缩机头前视偏移 317mm
- 冷凝器支架板高度 931mm
- 电控箱与水口距离定位 1238.5mm
- 压缩机尾半径 215mm
- 电控箱与中心线距离定位 300mm
- 压缩机法兰3厚度 45.8mm
- 蒸发器六角螺栓边距 23mm
- 压缩机尾前视偏移 295mm
- 冷凝器水口外径 160mm
- 压缩机法兰1厚度 35mm
- 蒸发器螺栓个数 24
- 冷凝器水口与支架板间距 350mm
- 蒸发器支架板实体高度 790mm
- 电控箱宽 900mm
- 材质和装饰
- 蒸发器 ---
- 冷凝器 ---
- 红灯 ---
- 螺栓 ---
- 接线块 ---
- 绿灯 ---
- 电控箱 ---
- 机械
- 冷凝器水流量 91m³/h
- 蒸发器水流量 73m³/h
- 制冷量 425.4kW
- 蒸发器水压降 47kPa
- 净重 3550kg
- 冷凝器水压降 55kPa
- COP 5.8
- 运行重量 3770kg
- IPLV 9.15
- 标识数据
- 类型注释 ---
- 部件代码 ---
- 类型图像 ---
- 成本 ---
- 说明 ---
- 制造商 珠海格力电器股份有限公司
- 注释记号 ---
- 型号 ---
- URL ---
- 其他
- 宽 3320mm
- 高 1980mm
- 冷却水接管尺寸 150mm
- 冷冻水接管尺寸 125mm
- 深 1560mm
- 文字
- 设备规格 43277mm
- 查找表格名称 LHVE单机头数据
- 电气
- 配电功率 100kW
分类
模型格式 rfa
适配软件
特点
上传时间 2020-07-31
构件有问题？点我反馈
构件品牌 格力
