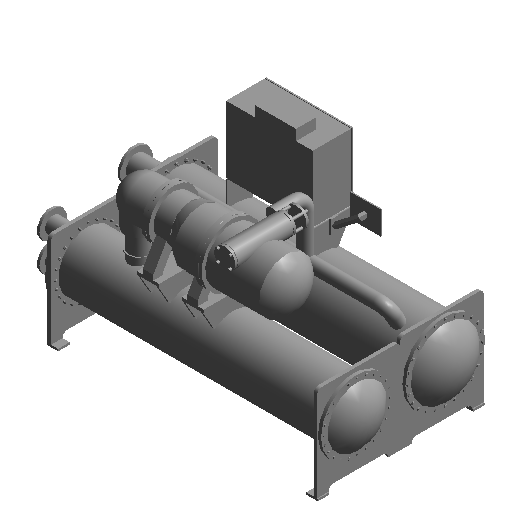

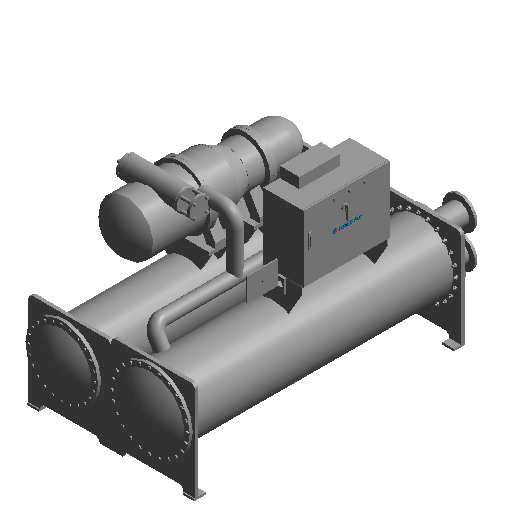

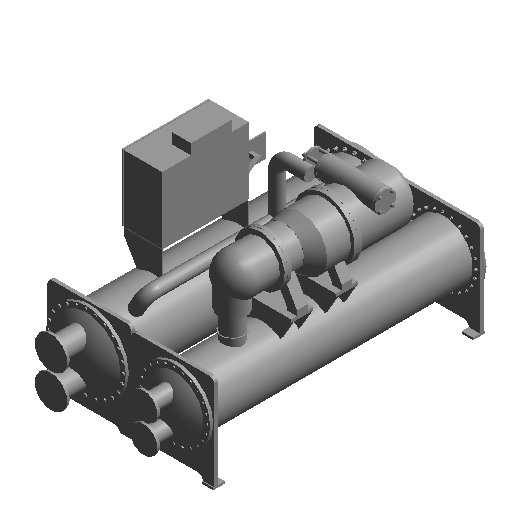

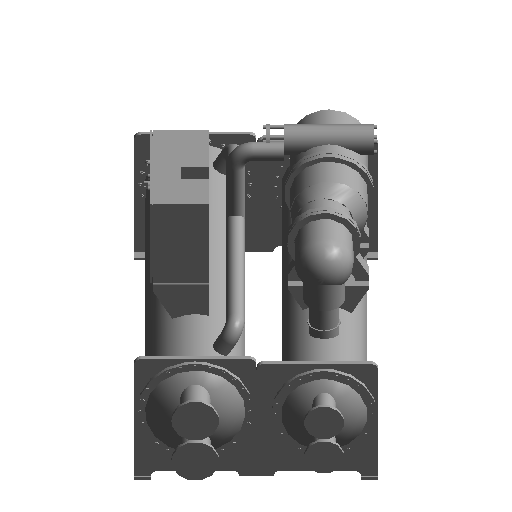

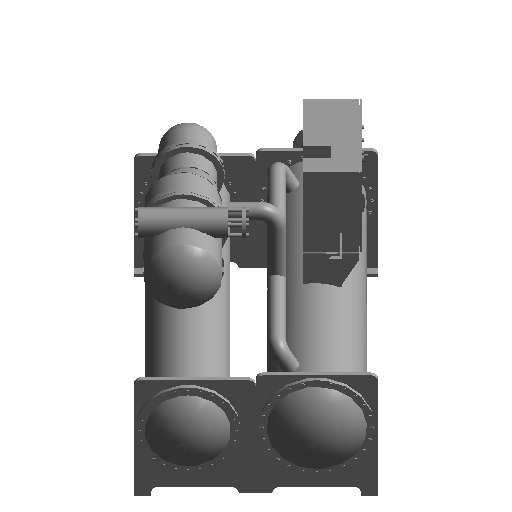

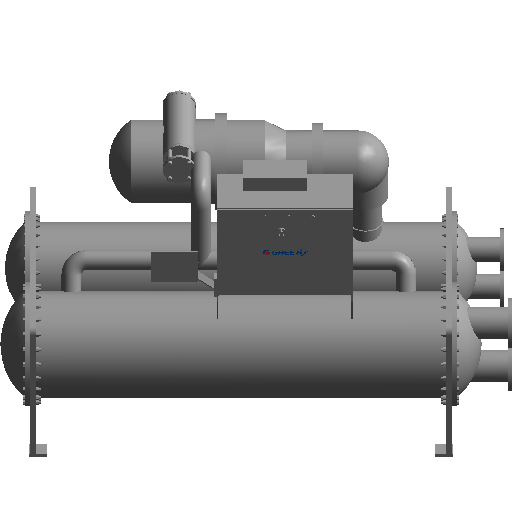

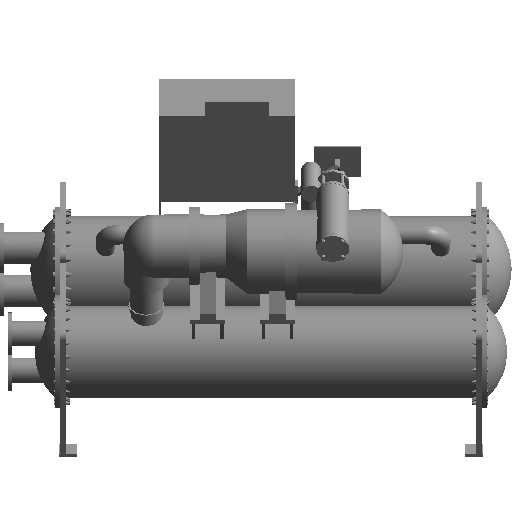

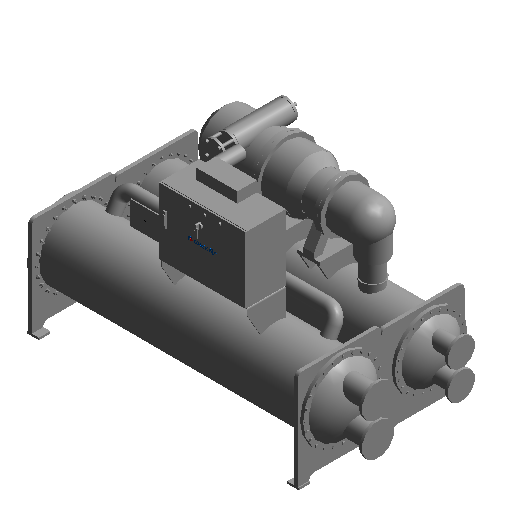

- 3D
规格
默认
- 尺寸标注
- 盖与支架板缝隙 3.5mm
- 压缩机法兰34半径 320mm
- 压缩机底座宽 230mm
- 压缩机L5 560mm
- 压缩机横向连接管左侧长度 717.4mm
- 蒸发器水口间距 300mm
- 压缩机上连接管挡板厚度 25mm
- 压缩机底座厚 32mm
- 底板厚 22mm
- 蒸发器支架板宽度 863mm
- 底板宽 120mm
- 底板深 120mm
- 压缩机L0 57mm
- 压缩机H3 194.4mm
- 压缩机上连接管螺栓直径 30mm
- 压缩机H1 91.4mm
- 冷凝器罐体盖半径 415mm
- 压缩机法兰2厚度 40.8mm
- 电控箱接线块深 203.5mm
- 压缩机与水口距离定位 971.5mm
- 压缩机上连接管定位Y 245mm
- 压缩机与蒸发器连接管半径 109.5mm
- 压缩机上连接管螺栓定位尺寸 127mm
- 冷凝器水口间距 350mm
- 电控箱接线块与电控箱右边线距离 300.5mm
- 压缩机底座右侧深定位 318mm
- 压缩机定位高度 1035mm
- 冷凝器螺栓头厚度 12.5mm
- 电控箱高 800mm
- 水口长度 400mm
- 压缩机支架腿深 100mm
- 压缩机尾俯视偏移 35mm
- 蒸发器螺栓头厚度 10mm
- 支架板厚度 36mm
- 压缩机L4 248.1mm
- 压缩机底座1定位 236mm
- 电控箱接线块高 110mm
- 蒸发器螺栓定位半径 345mm
- 蒸发器进水口高度 435mm
- 蒸发器螺丝直径 16mm
- 蒸发器水口与支架板左侧边距 480mm
- 压缩机竖直连接管弯头半径 127mm
- 蒸发器罐体盖半径 377mm
- 冷凝器罐体半径 358mm
- 压缩机支架板厚度 22mm
- 蒸发器水口外径 168mm
- 压缩机法兰23前侧半径 212.5mm
- 压缩机L6 149mm
- 蒸发器支架板高度 1000mm
- 压缩机上连接管长度 633mm
- 电控箱接线块宽 426mm
- 冷凝器螺栓定位半径 390mm
- 冷凝器六角螺栓边距 30mm
- 电控箱门厚度 15mm
- 压缩机竖直连接管直径 133mm
- 压缩机竖直连接管高度 577mm
- 冷凝器螺帽厚度 18mm
- 压缩机横向连接管右侧长度 1510.5mm
- 压缩机上连接管定位X 240mm
- 冷凝器螺丝直径 20mm
- 压缩机法兰5厚度 10mm
- 压缩机L2 174.4mm
- 蒸发器水口法兰直径 285mm
- 冷凝器支架板实体高度 970mm
- 蒸发器盖厚度 32mm
- 冷凝器水口法兰厚度 26mm
- 蒸发器罐体半径 308mm
- 压缩机上连接管挡板与堵头间距 106mm
- 压缩机支架腿高 52mm
- 电控箱深 420mm
- 压缩机支架板边距 10mm
- 压缩机上连接管堵头厚度 25mm
- 冷凝器螺丝外伸长度 14.5mm
- 压缩机法兰12半径 262.5mm
- 罐体长度 2800mm
- 压缩机底座2定位 22.4mm
- 蒸发器螺帽厚度 15mm
- 横向与竖向连接管夹角 150°
- 压缩机与竖直连接管间距 629.5mm
- 冷凝器水口法兰直径 340mm
- 压缩机支架腿宽 110mm
- 冷凝器螺栓个数 24
- 压缩机法兰5半径 120mm
- 压缩机上连接管螺栓外伸长度 24mm
- 冷凝器水口与支架板左侧边距 435mm
- 压缩机D1 295mm
- 压缩机法兰4厚度 35mm
- 蒸发器螺栓外伸长度 10mm
- 冷凝器盖厚度 32mm
- 压缩机底座深 576mm
- 压缩机横向连接管直径 133mm
- 压缩机上连接管直径 220mm
- 支架板与底板缝隙 10mm
- 压缩机L1 225mm
- 压缩机圆头半径 212.5mm
- 蒸发器水口与支架板间距 350mm
- 蒸发器水口法兰厚度 26mm
- 冷凝器总长 3400mm
- 压缩机L3 137.8mm
- 冷凝器支架板宽度 870mm
- 蒸发器总长 3320mm
- 冷凝器进水口高度 435mm
- 压缩机头前视偏移 380mm
- 冷凝器支架板高度 1042mm
- 电控箱与水口距离定位 1057.5mm
- 压缩机尾半径 281mm
- 电控箱与中心线距离定位 335.5mm
- 压缩机法兰3厚度 45.8mm
- 蒸发器六角螺栓边距 23mm
- 压缩机尾前视偏移 360mm
- 冷凝器水口外径 219mm
- 压缩机法兰1厚度 35mm
- 蒸发器螺栓个数 24
- 冷凝器水口与支架板间距 400mm
- 蒸发器支架板实体高度 927mm
- 电控箱宽 900mm
- 材质和装饰
- 蒸发器 ---
- 冷凝器 ---
- 红灯 ---
- 螺栓 ---
- 接线块 ---
- 绿灯 ---
- 电控箱 ---
- 机械
- 冷凝器水流量 202m³/h
- 蒸发器水流量 162m³/h
- 制冷量 940kW
- 蒸发器水压降 49kPa
- 净重 5100kg
- 冷凝器水压降 51kPa
- COP 6.07
- 运行重量 5400kg
- IPLV 9.02
- 标识数据
- 类型注释 ---
- 部件代码 ---
- 类型图像 ---
- 成本 ---
- 说明 ---
- 制造商 珠海格力电器股份有限公司
- 注释记号 ---
- 型号 ---
- URL ---
- 其他
- 宽 3400mm
- 高 2040mm
- 冷却水接管尺寸 200mm
- 冷冻水接管尺寸 150mm
- 深 1860mm
- 文字
- 设备规格 83233mm
- 查找表格名称 LHVE单机头数据
- 电气
- 配电功率 200kW
