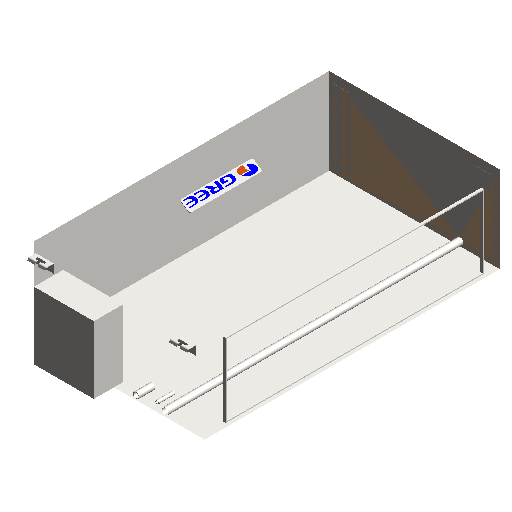

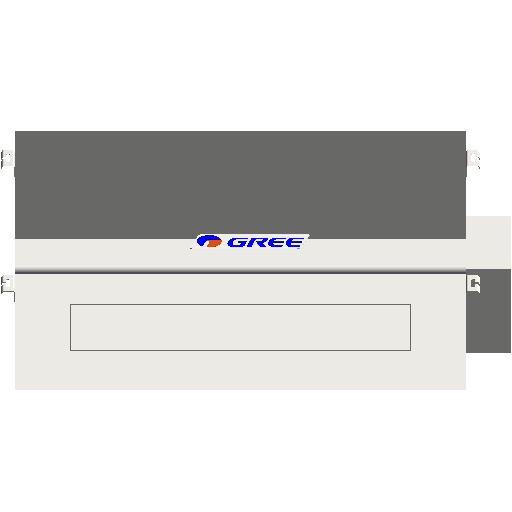

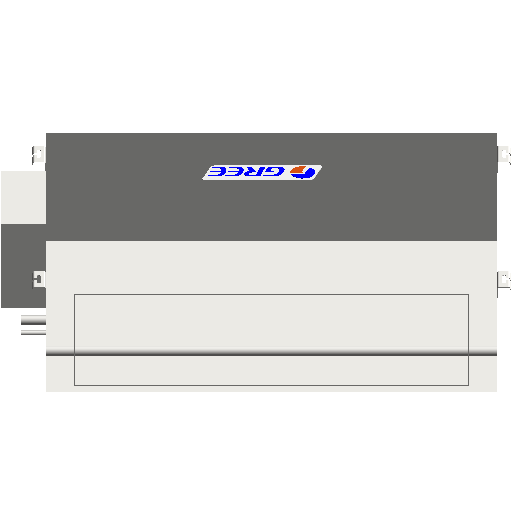

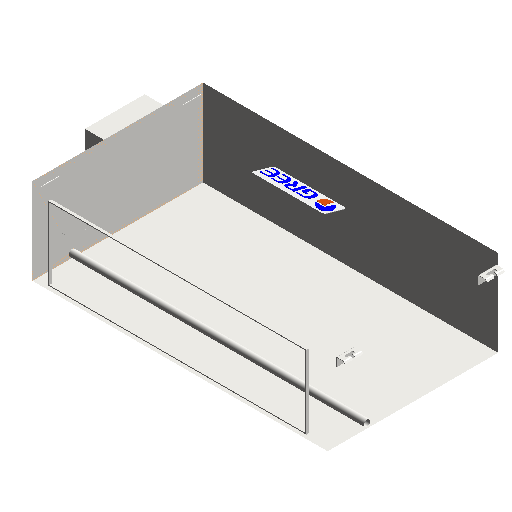

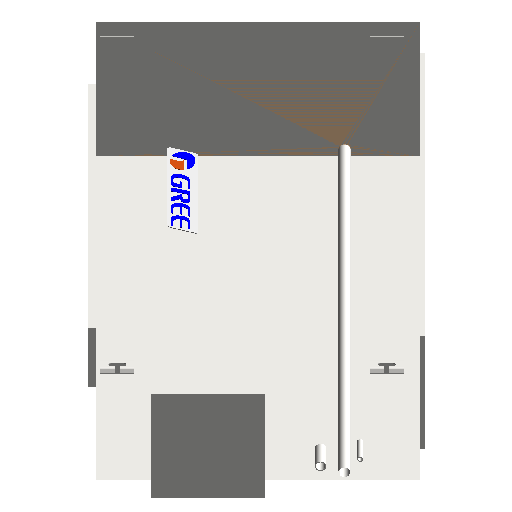

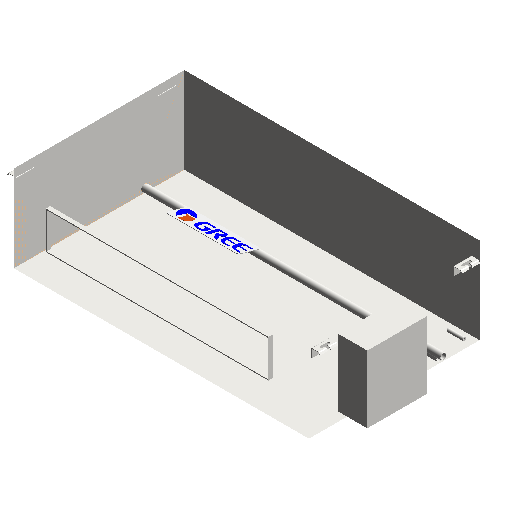

- 3D
规格
GMV-NDX224P/A
- 机械
- 制热量 16（20）kW
- 机外静压 200/50~300Pa
- 制冷量 22.4kW
- 循环风量 2000/1500~3000m³/h
- 噪音 45~54dB(A)
- 净重（主体） 82kg
- 标识数据
- 制造商 珠海格力电器股份有限公司
- URL ---
- 类型图像 ---
- 部件代码 ---
- 注释记号 ---
- 成本 ---
- 说明 ---
- 型号 ---
- 类型注释 ---
- 其他
- N 177mm
- L 40mm
- M 29mm
- 液管+ 14.52mm
- J 19mm
- 排水管+ 30mm
- P 4mm
- K 12mm
- 气管+ 24.05mm
- O 20mm
- 电气
- 电源 220V~50Hz
- 风机电机输入功率 0.4/0.76kW
- 推荐电源 1.0mm²×3根
- 尺寸标注
- 液管直径 9.52mm
- 深 791mm
- V 90mm
- C（高） 385mm
- 气管直径 19.05mm
- S 39mm
- G 327mm
- A 1315mm
- 排水管直径 25mm
- U 140mm
- T 93mm
- Q 64.0000000000024mm
- X 72mm
- B 760mm
- R 50mm
- 宽 1483mm
- F 992mm
- W 20mm
- D 1353mm
- E 632mm
- I 192mm
- H 1150mm
- 材质和装饰
- 壳体 ---
- 文字
- 气管连接方式 钎焊连接
- 液管连接方式 喇叭口连接
分类
模型格式 rfa
适配软件
特点
上传时间 2020-11-24
构件有问题？点我反馈
构件品牌 格力
